Paso 2: Preparar los relés a soldar a tablero de PC

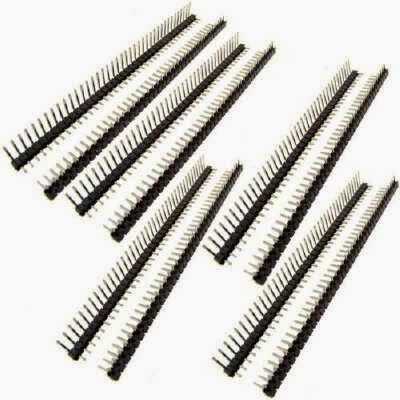

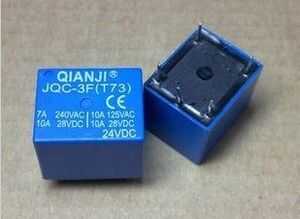

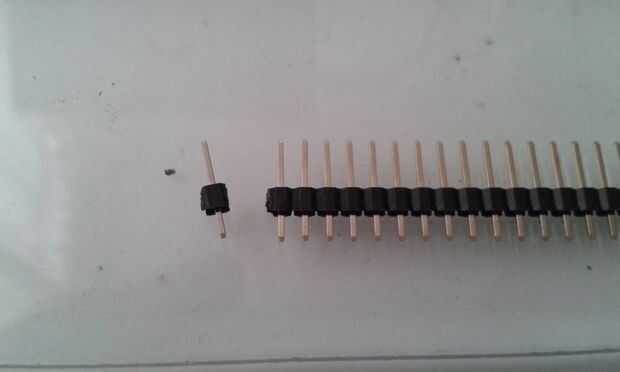

El relé de 5v tiene 5 pines y uno del pin es en el medio de no-donde, por lo que es difícil de soldar a un tablero estándar debido a que la clavija no encaja en todo. Para averiguar cómo resolver este problema de soldadura para cada relé pin uno PCB Pin. Así que hay cortar cada pin aparte total 5 pernos para cada relé y soldadura pin PCB al pin central del relais en el lado derecho para encajar en el tablero de PC y los otros pines en los pasadores de transmisión diferentes de la misma manera para la mayor parte del conector de la PCB.

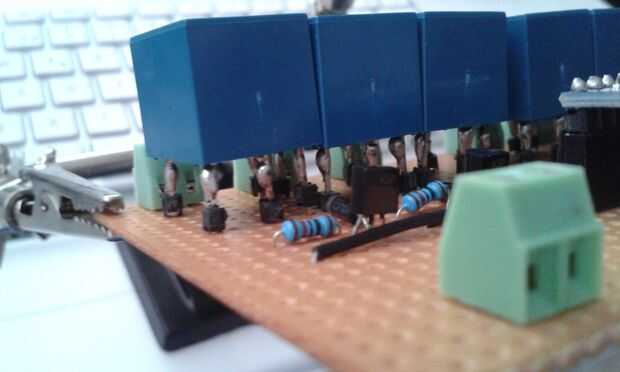

Una vez que tengas todos los relevadores de soldadura con pines de PCB, puede soldar los relés de la placa PC.

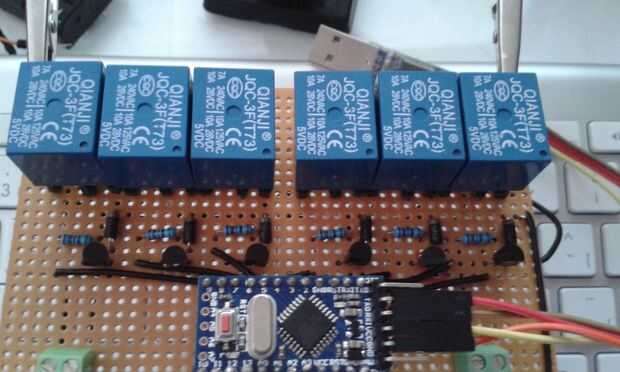

Soldado en dos secciones, tres relais cada uno sección sin espacio y dan un poco de espacio entre cada secciones.
Se puede soldar como ahorrar espacio o seguir este modelo...
