Paso 6: finalmente

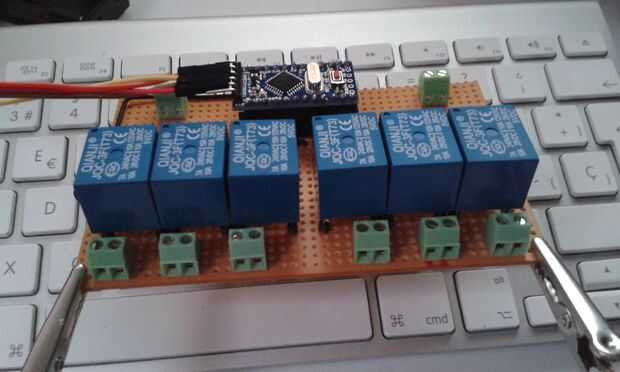

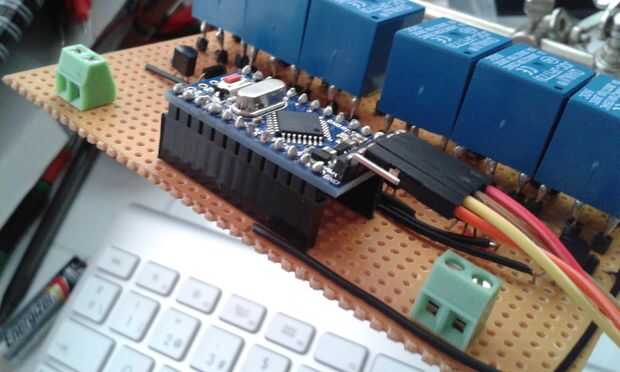

Por último, necesita 2 conectores del tablero de PC para alimentar en EL cable convertidor 110v, y 6 para alimentar EL alambre una para cada relé... Compruebe los cuadros.

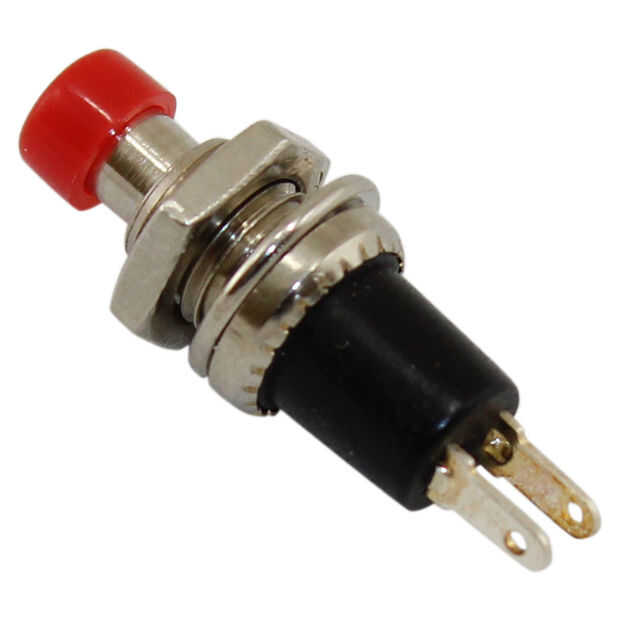

Adicional si usted quiere usted puede iniciar el programa con un interruptor de botón, sólo tiene que conectar a cualquier pin libre arduino y tierra, dejo el código para el botón.
También puede agregar algunos led para comprobar cuando relés están trabajando, pero el sonido del relé le dirá si está funcionando o no.
::: CÓDIGO DE EXAMEN SECCIÓN UNO USANDO UN INVERSOR:::
salto de int = 0;
void setup() {}
pinMode (8, salida); LED opcional
pinMode (7, INPUT_PULLUP); Pulsador
pinMode (2, salida);
pinMode (3, salida);
pinMode (4, salida);
}
void loop() {}
Si (digitalRead(7)) {}
digitalWrite (2, bajo);
Delay(400);
digitalWrite (2, alto);
Delay(400);
}
Else {}
salto ++;
Si (ir > 2) {saltar = 0;}}
if(Jump==0) {secuencia1();}
if(Jump==1) {secuencia2();}
}
void secuencia1() {}
digitalWrite (6, bajo);
Delay(400);
digitalWrite (6, alto);
Delay(400);
}
void secuencia2() {}
digitalWrite (2, alto);
Delay(1000);
digitalWrite (3, alto);
Delay(1000);
digitalWrite (4, alto);
Delay(1000);
digitalWrite (4, bajo);
Delay(100);
digitalWrite (3, bajo);
Delay(100);
digitalWrite (2, bajo);
Delay(1000);
}
:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
