Paso 4: Poner todo junto
- Hacer una prueba de ajuste antes de hacer los agujeros. Es difícil para las Naciones Unidas-taladro un agujero.

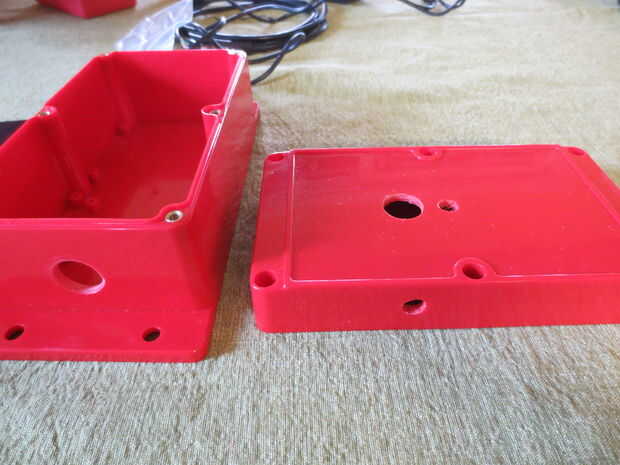

- Taladre los agujeros para: jack, interruptor, potenciómetro y el los cables del cañón. [1]
El inversor genera un gimoteo agudo bajo carga que es audible en una sala tranquila. Hay dos maneras de abordar este (incluyendo encerrar el transformador en goma laca o epoxi), pero opté por paquete en cierto aislamiento de la espuma.

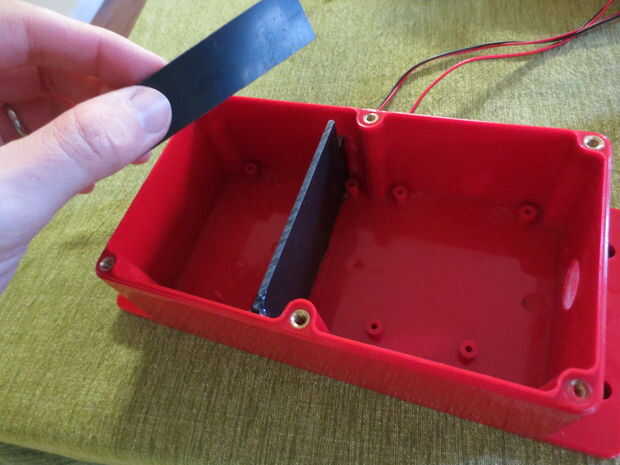

- Encontrar un trozo de plástico y cortar a la medida. Debe cortar la caja en dos compartimientos. Asegúrese de que hay canales para pasar los cables a través de él. Puede que necesite una pieza para la tapa, así.
- Epoxy el plástico después de hacer una comprobación de ajuste (los cables son bastante?)

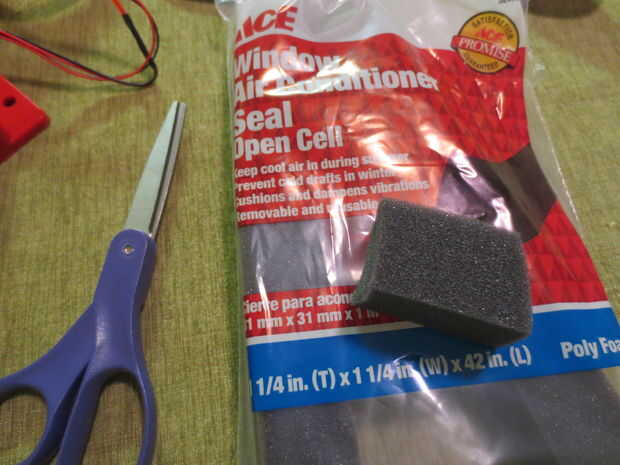

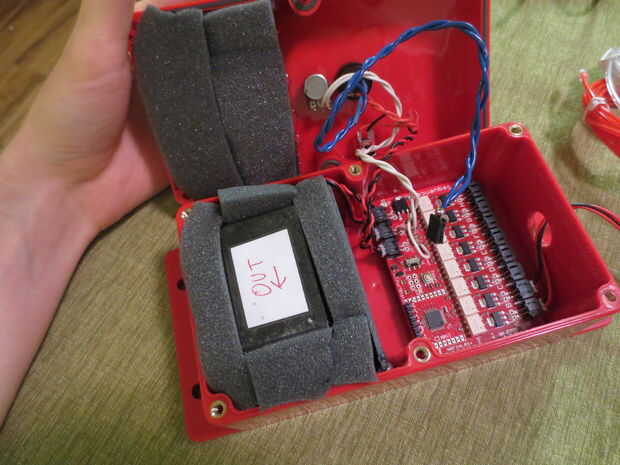

- Cortar las piezas de aislamiento de la ventana y embalarlas en y alrededor del inversor. Que sea apretado.

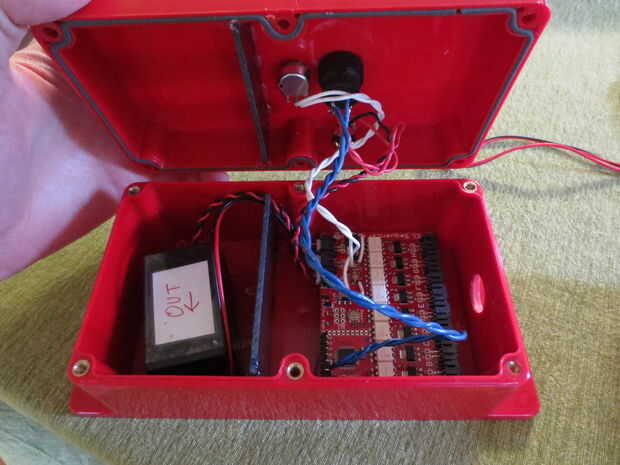

Todo lo que queda es montar los componentes y completar cualquier cableado. El LED del interruptor de poder va a los pins de cabecera V + y Gnd. Todo lo demás es etiquetado en el secuenciador o ya instalado. Opté por dejar flotar libremente el secuenciador, pero desea virar hacia abajo si su proyecto será móvil. El fit es lo suficientemente apretado como para que un poco de pegamento caliente fácilmente haría el truco.
[1] me arrepiento de algunas de las colocaciones de agujero. En primer lugar, el potenciómetro está demasiado cerca del interruptor de encendido y golpea. Afortunadamente, sólo 1/8 de giro hace nada (ver comentario anterior) por lo que todavía funciona todo. Un agujero más grande para el alambre hubiera sido más conveniente así.
