Paso 2: Paso #2 avería Hardware - Sensor MQ3
1) A
2) H
3) B
4) A (2).
5) H (2)
6) B (2)

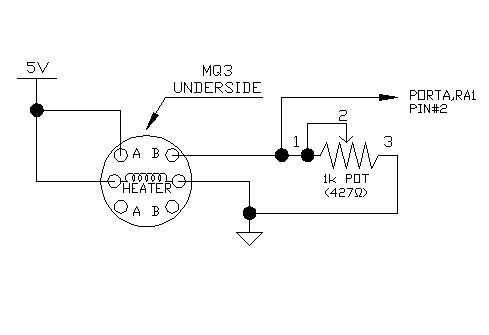

Los dos pernos (A) están conectados internamente, así que usted tiene la opción de usar cualquiera de ellas. Lo mismo pasa con los pernos (B). Hay dos pernos de estufa, y no están polarizadas de cualquier manera, para que pueda conectar 5V/GND de ambos izquierda a derecha o de derecha a izquierda. La resistencia en la bobina del calentador es de 150 ohmios, por lo que cuando usted alimentación a 5V, consume 150mA en su propio. Por esta razón es necesario contar con un interruptor on/off, como la batería se agotará si deja en. También puede aplicar 5v de (A) (B) o (B) a (A). Este sensor fue construido para ser muy versátil...
La idea básica es esta: cuando se sopla sobre la bobina del calentador a través del cabezal del sensor, el voltaje en los cambios de salida (en este caso pin B). Algunas personas dicen usar una k 100 trim-pot entre la salida y la tierra, pero nunca he tenido un buen resultado con una alta resistencia. Observe que el tirón de bote de viaje es 1 k ohmios. Calibrado a unos 427-428 Ohms, así que si querías salir una gama buena tensión en la salida, le sugiere usando una resistencia de 420 ohms entre la salida y tierra o el viaje-pot.
Cuando los poderes de sensor en, la salida es un poco inestable, al igual que un sensor PIR. Sin embargo, no tarda mucho tiempo para que la salida se convierte en utilizable. Cuando la salida se lee debajo de 700mV, es en el rango útil, sin embargo, si a la izquierda, la salida pasará probablemente a como baja como 300mV, pero es de poca consecuencia, como el programa no funciona con cualquier voltaje debajo de 700mV.
Si desea saber más acerca de este sensor, encontré un gran blog sobre lo que se puede encontrar aquí:
http://sensorworkshop.blogspot.com/
La gama de voltaje de salida es entre aproximadamente 300mV a unos 3.70v. Sin embargo, si legítimamente sopló una salida de lectura de 3, 5V o más, sería probablemente ser en su camino al hospital = (si toma un trago de licor fuerte, soplar en el sensor, vas a volar un 6 (más alto). Sin embargo, si esperas 5 minutos o menos desde su último trago, usted tendrá una idea más legítima de exactamente la cantidad de alcohol que has tenido que beber.
La tensión de salida se alimenta con el conector en el que me he asignado a través de la programación que el ADC interno PIC18F1220. Cuando el PIC toma una lectura, se muestra el voltaje analógico en PORTA, RA0 (Pin #1) y convertirlo en un número binario de 8 bits.
