Paso 8: Carga de circuito y montaje Final
El último paso es hacer el circuito de carga. Todos sabemos que las baterías necesitan un cargador especial y li-ion (o Lipo) es de plomo o Ni-Cad. Celdas de iones de Li están totalmente cargadas cuando llegan 4.2v. Para lograr esto, simplemente podríamos enganchar a un conjunto de regulador de voltaje a 4.2v y dejarlos a cargo. Sin embargo, cuando llega a las células 4.2v allí será todavía una corriente que circula a la célula y pueden explotar debido a la sobrecarga. Para evitar que las células de la sobrecarga, necesitamos controlar el flujo de corriente de esta manera; La tensión más la célula tiene, menos corriente recibe, así que cuando la célula está en 4.2 la corriente será apenas 1mA.

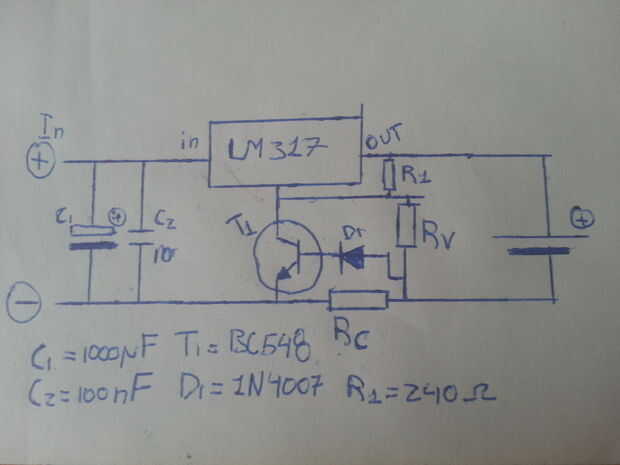

Lista de componentes
- C1 = electrolítico Condensador 1000uF
- C2 = capacitor cerámico de 100nF
- D1 = 1N4007 diodo Universal
- T1 = BC548 o BC547 o equivalente.
- R1 = 240 ohmios.
RV y Rc deben calcularse como esos valores pueden variar dependiendo de la batería.

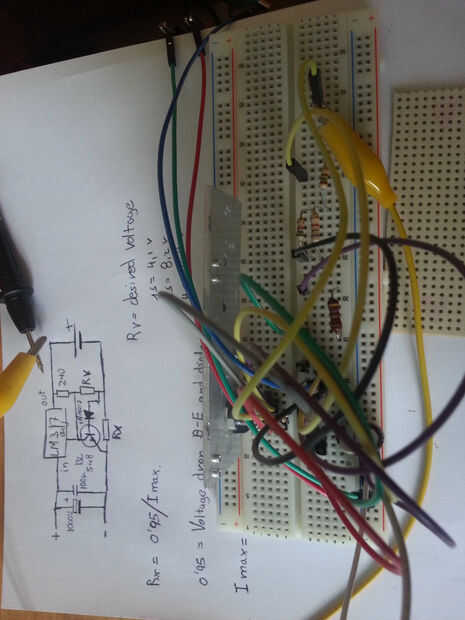

RV controla el voltaje que va a las celdas por lo que es una buena idea utilizar un potenciómetro o una resistencia ajustable al desarrollar el circuito. El objetivo de voltaje debe coincidir con las celdas de carga max (4.2v. Por ejemplo cargar un celular, ajustar la tensión a 4.2v y el circuito encargará del resto. Sin embargo, si las células se cargan completo, tendrán menos vida útil. Así que es una buena idea cargar a 4.1v o menos y alargar su vida. En mi caso, un 4s batt. , Soy ajuste el voltaje a unos 16.3v (4.1v * 4 = 16.4v) la resistencia deseada resultada para ser 3.3K ohms. (no olvide ajustar la tensión sin necesidad de conectarse a las células)
RC controla el flujo de corriente y las gotas cuando las células están totalmente cargadas. Cálculo de que RC es mucho más fácil que Rv y es independiente de voltaje. La resistencia está dada por la fórmula Rc = 0.95 / máx. curren. Para estar seguro, corriente de carga debe estar el 25% de la capacidad total de la batería. Por ejemplo, para un 1Ah. célula, 250mAh está bien. No quiero subrayar mi betteries así que fui con corriente de 200mA y Rc dio lugar a 5 ohms.

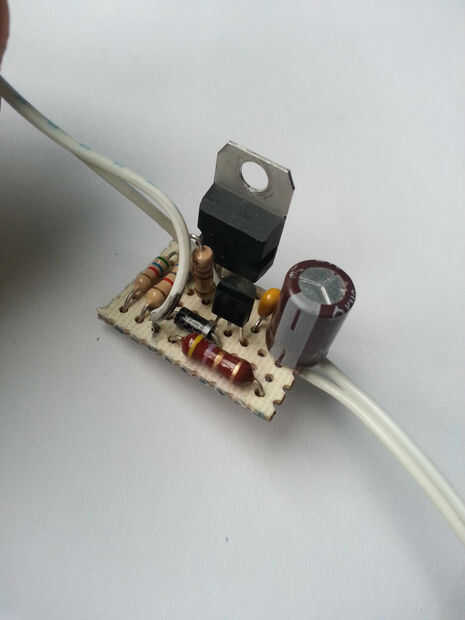

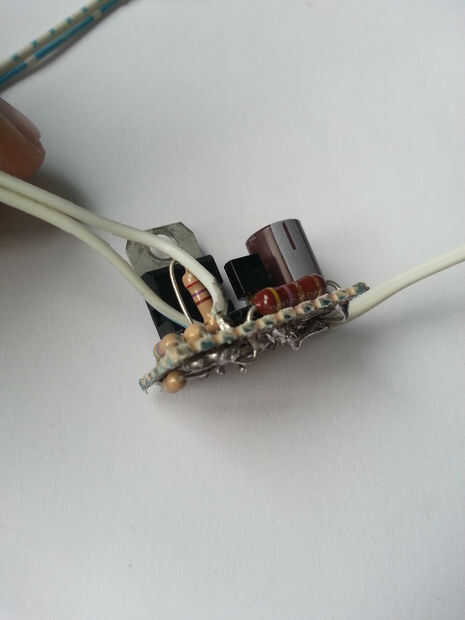

Una vez que todos los componentes electrónicos, es hora de agarrar un pcb perforado y soldarlos. Comprobar la polaridad del condensador, diodo y los pines de las conexiones del transistor. Recuerde: Tierra de entrada y de salida tierra no compartidos, llevan corriente diferentes, no les vinculan.
El voltaje de entrada (no regulado) no debe exceder 25V, ya que el lm317 puede conseguir muy caliente (y seguramente lo hará) Por eso es una muy buena idea utilizar un cargador de laptop (son alrededor de 19v).

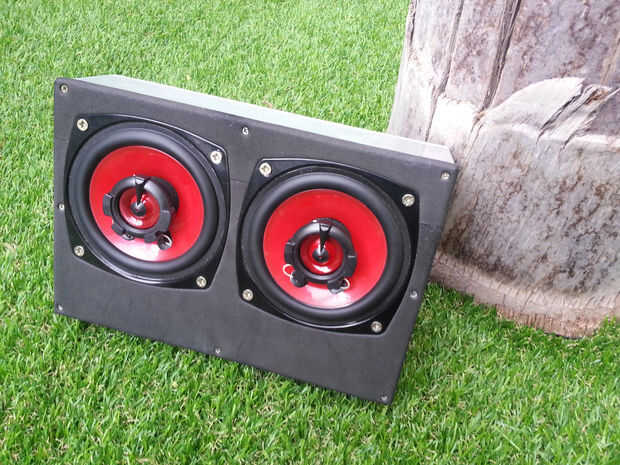

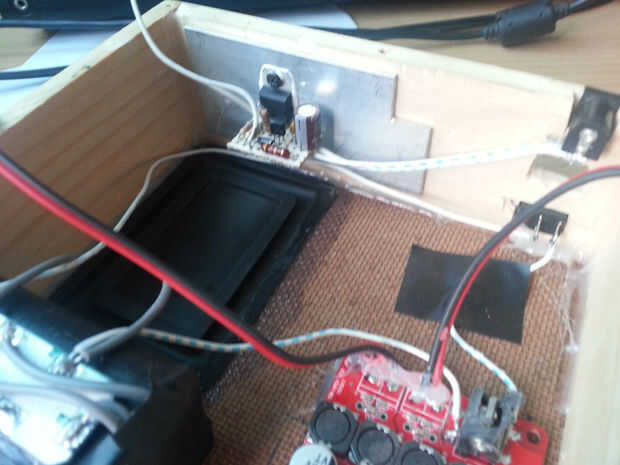

Por último, coloque un plato grande de aluminio (o cualquier cosa que disipates bien el calor). Pega el circuito a la caja y conectar su entrada a la entrada y la salida directamente a la célula. Luego conecte el cable de tierra al amplificador y haga lo mismo con el positivo y un swith de la soldadura en el medio. Comprobar que funciona y montar todo junto. Ahora usted está listo para el rock!
Recomiendo no usar el altavoz mientras se está cargando para evitar haciendo hincapié en los circuitos de carga.
