Paso 2: El circuito

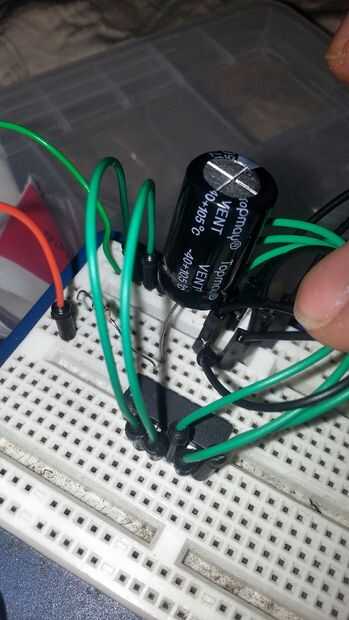

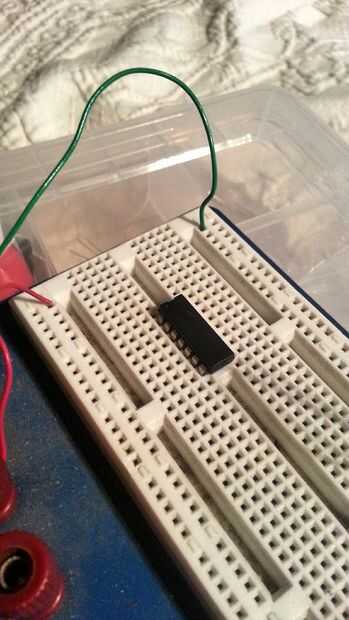

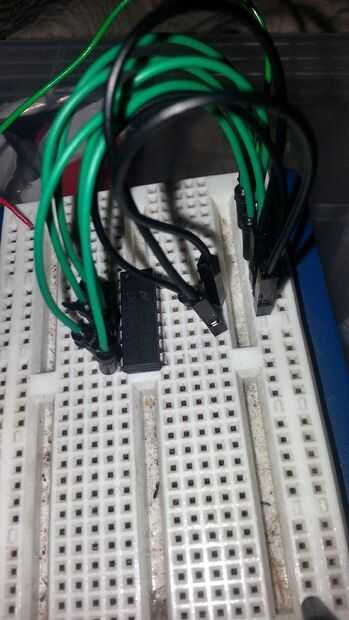

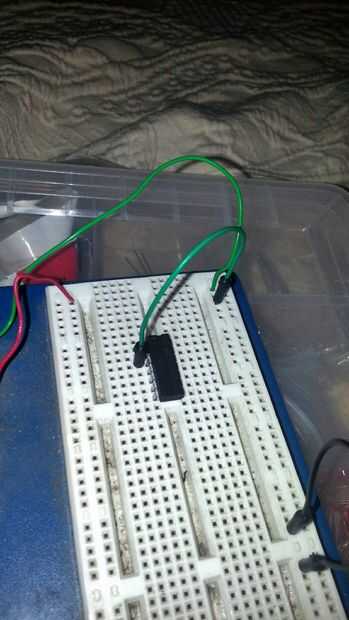

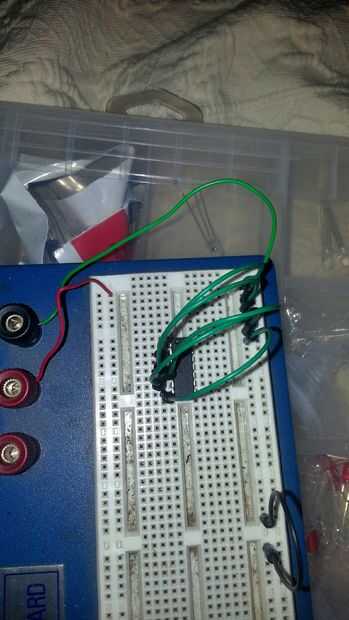

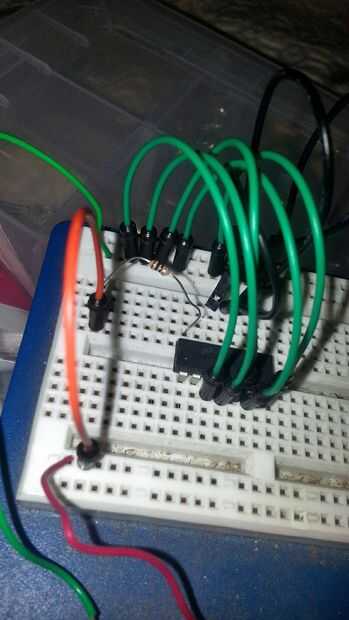

Conecte la fuente de energía positiva al pin 14 a través de una resistencia de 10 ohm. Y conectar el pin 14 a tierra a través de un condensador de 470uF. Debe conectarse el cable negativo del carril negativo.

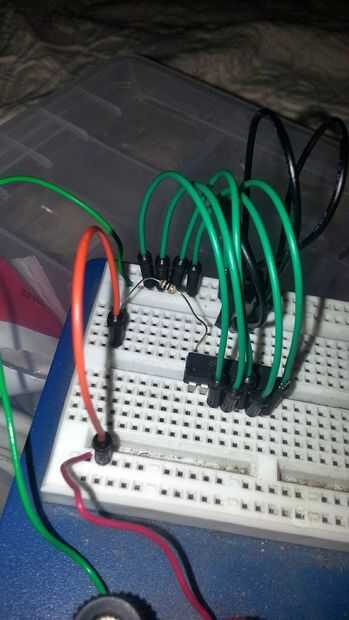

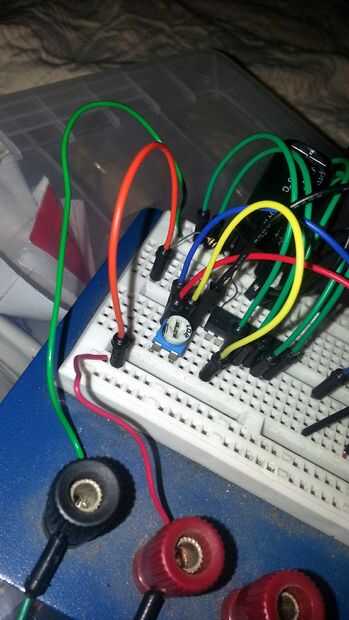

Ahora conecte la entrada común de jack 3,5 mm a tierra y la derecha e izquierda para el eje izquierdo del potenciómetro. El perno medio debe conectarse al pin 2 del lm380 y el eje derecho debe conectarse a tierra.

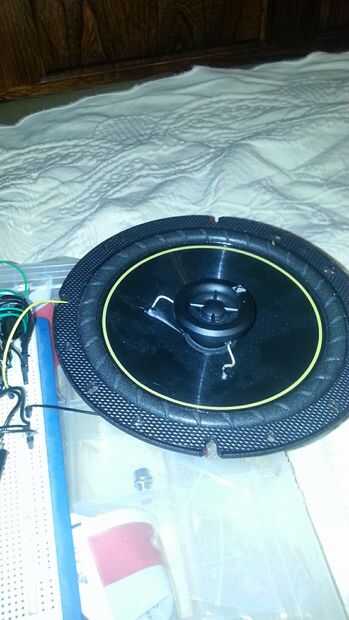

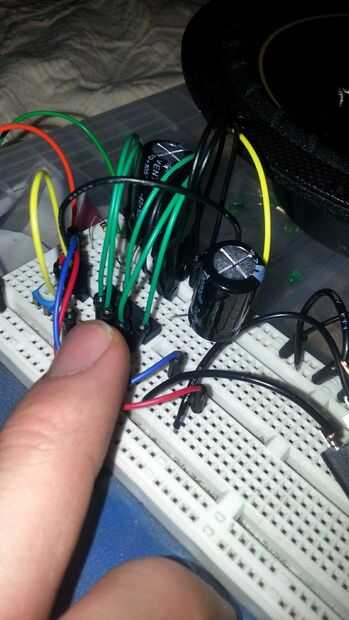

Ahora ponga un capactor 470uF del pin 8 al terminal positivo del altavoz (plomo negativo del condensador se conecta al altavoz) y el cable negativo del altavoz debe estar conectada a tierra.
