Paso 1: Las entrañas de la bestia
y desató su furia swift y horrible
Muy bien así las entrañas de esta cosa están realmente sencillas: se trata básicamente de una pistola de copa y hay un montón de instructables y otros recursos en línea que te dicen cómo hacerlo así que para mi yo seré muy breve y bastante vago... esta parte del instructivo no es suficiente para un primer temporizador crear un arma spud pero debe ser suficiente para alguien que tiene experiencia un poco.
Partes:
- Casquillo de extremo de PVC de 2"
- dos acoplamientos de PVC de 2"
- una sección de 2" de PVC para sujetar las
- 2" a 3/4" PVC reductor
- Niple de PVC de 3/4
- 3/4 electroválvula riego automático
- 3/4" PVC macho a hembra roscado de 90 grados de codo (ambos extremos roscados)
- 3/4" PVC macho a hembra roscado de 90 grados de codo (sólo masculino extremo roscado)
- 2 pie 3/4" PVC Pipe(longer is possible but I liked the look of the 2 footer)
- Imprimación de PVC y cemento (sí, por supuesto tiene que ser cemento de PVC no ABS)
- un rollo de cinta de teflón
- válvula latón 1/4" shraeder (The home depot no aquí pero as tenido este)
- Dos bronce 1/4" manguera púas (uno de los extremos de púas el otro roscado)
- Una cerbatana (el tipo de compresor no amazónico)
- abrazaderas de manguera pequeña
- 2' sección de presión nominal 1/4" dentro de las manguera de diámetro (Homedepot falló otra vez pero ace tenía esto)
Herramientas:
- un tornillo de banco es útil para la celebración de cosas todavía
- una sierra de mano
- Cresent llaves del tamaño correcto para encender el púas y válvula shraeder
- sistema de un grifo (opcional pero muy útil)
- un taladro y brocas surtidas
- destornillador (aunque es más rápido una pistola)
Tome el casquillo de extremo, acoplamientos, tubería de 2" y reductor y les cemento juntos. Envuelva el pezón en la cinta de teflón y atorníllelo en el reductor. Asegúrese de que las costuras son tan pequeñas como sea posible para que la cámara de compresión se parece a un tanque en vez de un tramo de tubería. Perfore un agujero en la parte superior que pasa por 2 capas de PVC y toque el agujero para la válvula shraeder. Envuelva la válvula en la cinta de teflón y atorníllelo. las llaves ayudan mucho aquí.
Mientras que está secando adelante y desenroscar el solenoide de la válvula del aspersor, destornille la parte superior y abrir la válvula. Dentro verás un diafragma de goma. Apagado a un lado de ella debería ver un pequeño pico plástico con un agujero en él. con cuidado quite la válvula y sacar este punto desde el otro lado. Si eres curioso como yo seguir adelante y jugar con la válvula para asegurarse de que usted entiende completamente cómo funciona.
Ahora hay 2 tipos de válvulas que hay: un tipo tiene una varilla de guía en el centro del diafragma y uno no. Si ustedes no entonces usted necesitará taladro apagado a un lado. Mina no por lo que ahora perforó un agujero a través del centro de la parte superior y aprovechado por uno de las barbas. Envuelva las roscas de una púa en la cinta de teflón y tornillo en el agujero con la llave. No enroscar hasta que interfiere con el diafragma o usted conseguirá un raro ruido tocando la bocina cada vez fuego. Me gustó poco este accidentalmente tocando la bocina así que salí en (ver video). Ahora su rociador es modded. ¿Usted también puede comprar un pre-modded uno de un par de tiendas en línea pero de donde la diversión y el aprendizaje en el que!?
Tomar su modded válvula y el tornillo que en el otro extremo de la boquilla (con teflón) asegurándose de que las flechas en la válvula punto desde el depósito a los otros side(barrel) tornillo los codos juntos y en el otro extremo de la válvula e inserte el barril. Tenía una vista de hierro de un rifle de francotirador de airsoft pero puesto que el rifle tiene un alcance nunca colocar la vista. Solicité esta ahora con el objetivo y motivo de coolness. Recuerde modding steampunk está todo sobre objetos encontrados! Pero hacer algo desde cero es posible con un poco de esfuerzo.
La otra púa va en el extremo posterior de la pistola (más teflón).

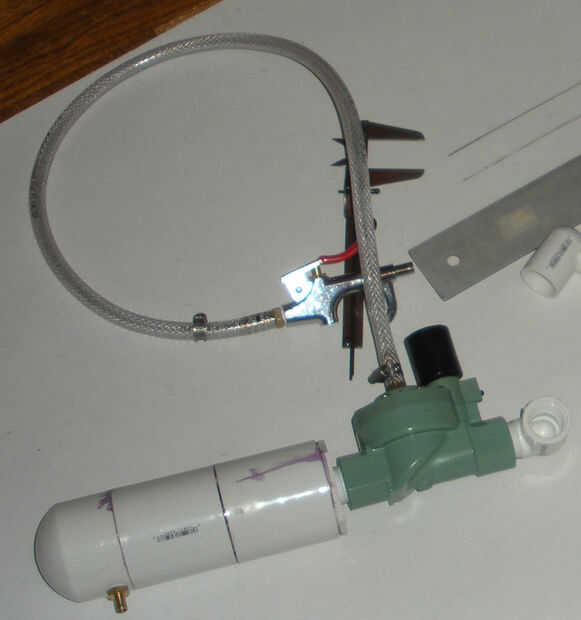

Al día siguiente (las súplicas esperando el cemento se seque por completo) puse la manguera en mi válvula y cerbatana para probar la cosa hacia fuera y se puede ver el terminado pero Asamblea sin pintar en los cuadros.
Si esta es tu primera arma spud estas instrucciones son sin duda insuficientes pero no! Spudfiles tiene un buen tutorial en el mod de la válvula con la discusión y solución de problemas y este sitio tiene un montón de otros tutoriales sobre el tema.
CÓMO FUNCIONA:
Si tienes curiosidad, la válvula tiene 2 cámaras en.. .uno por encima del diafragma y uno abajo. El diafragma tiene un orificio que permite que ambas cámaras comparten la misma presión y así el centro del diafragma (realizado por un resorte) presiona en la salida de mantenerlo sellado. Cuando se suelta la cerbatana la presión de la parte superior sale más rápido que el pequeño orificio en el diafragma permitirá que la presión del tanque a través y así terminamos con una diferencia de presión masiva muy rápidamente. Esto levanta el diafragma y la presión sale por el orificio previamente bloqueado y hacia fuera el barril. todo esto sucede más rápido que se conserva relámpago engrasado y así mucha más energía que si usas una válvula de bola simple y lenta. Esta conservación conduce directamente a un rendimiento superior.
