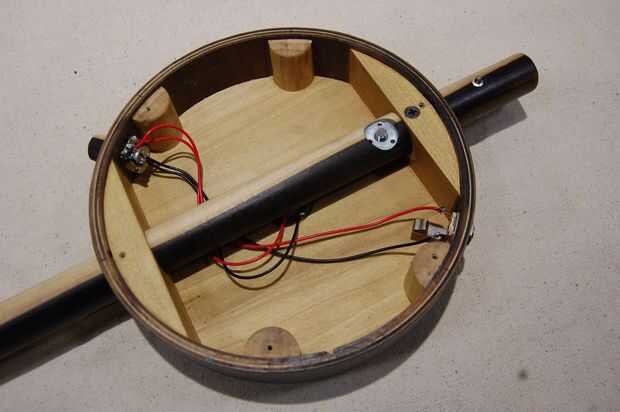

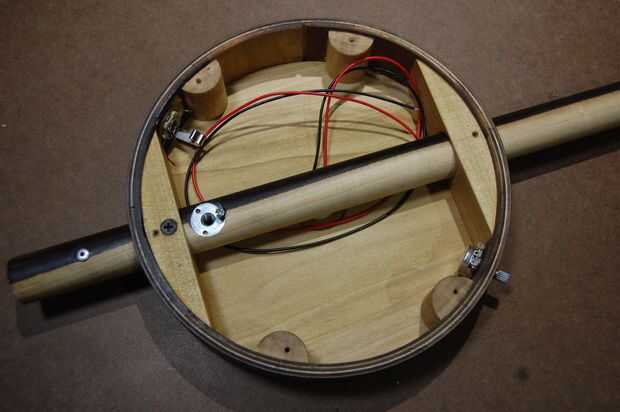

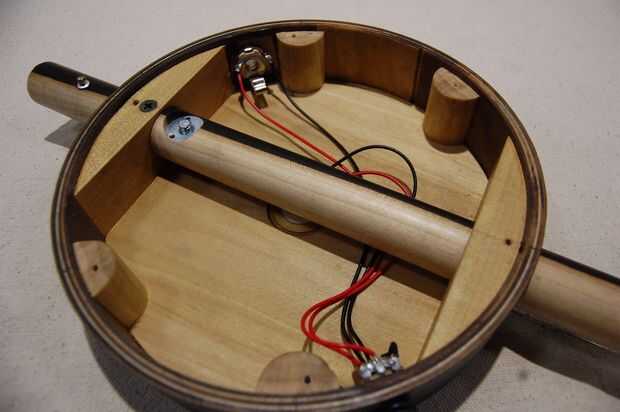

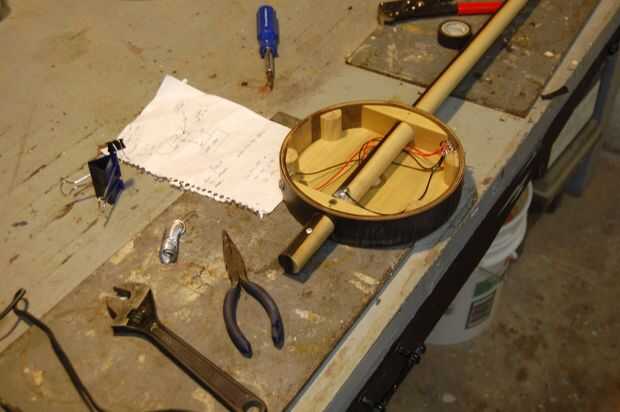

Paso 13: Cableado de la electrónica
Cuando se trata de la fabricación/construcción, soy un newb electrónica... Tampoco soy gran en soldadura, que vas a ver muy pronto. Ya que no sé nada sobre la construcción de guitarras, busqué a youtube un vídeo sobre una recolección única de cableado a una toma de mando y salida de volumen. Entonces hice un fabuloso dibujo del esquema eléctrico.

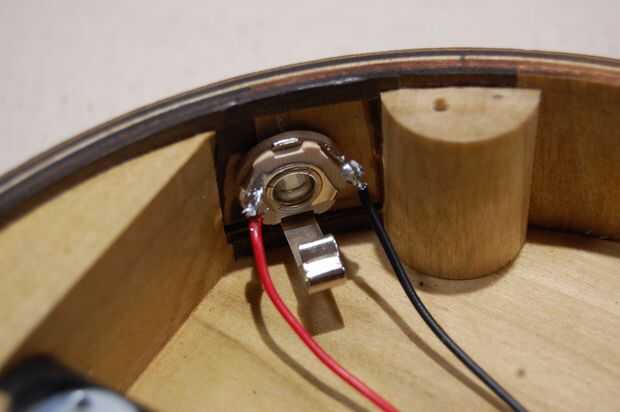

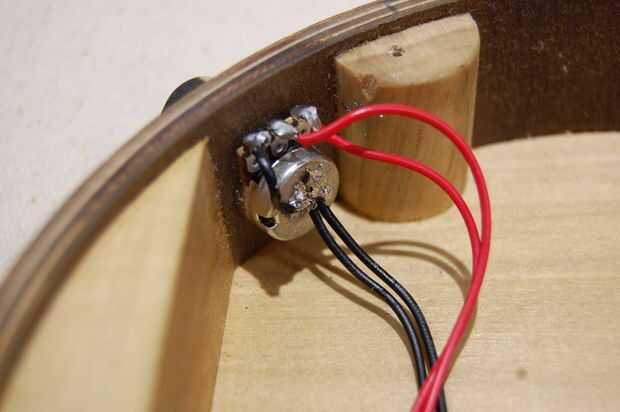

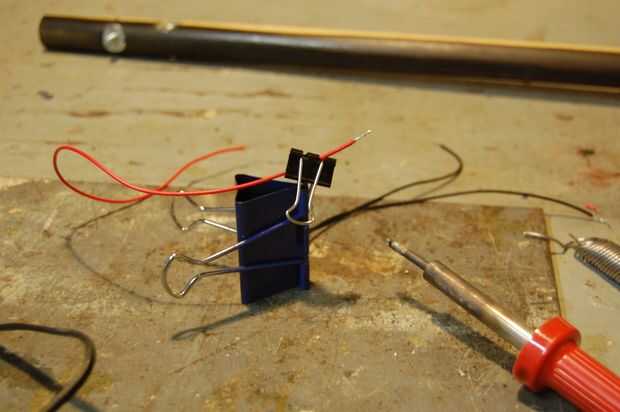

En mi experiencia soldadura mínima, he aprendido que realmente paga a estañar los cables, que simplemente significa aplicar soldadura en todos sus extremos antes de trabajar en las conexiones. Un chico en youtube estaño la parte posterior del potenciómetro, que parecía una buena idea... así lo hice así. A continuación había conectado mis cables a sus terminales correlacionar y entonces tomó una puñalada y las conexiones de soldadura. Sé lo suficiente para calentar el componente y hacer todo lo posible en conseguir conexiones fuertes/incluso, pero que está sobre él. Realmente trato de empalmes de la soldadura muy, pero me evaden.

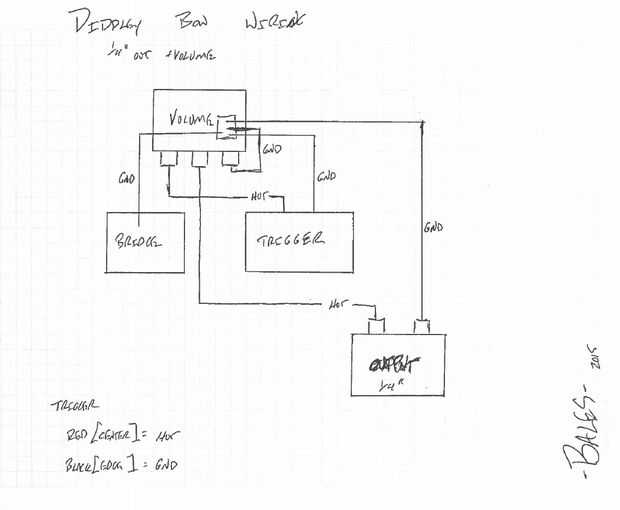

He incluido el diagrama de cableado para que pueda ver cómo conectan los componentes.
Nota: he acabado desconectando el cable de tierra al puente porque era introducir ruido horrible de la tierra y resulta para ser innecesaria.
