Paso 7: El mango, puente, tuerca y el afinador

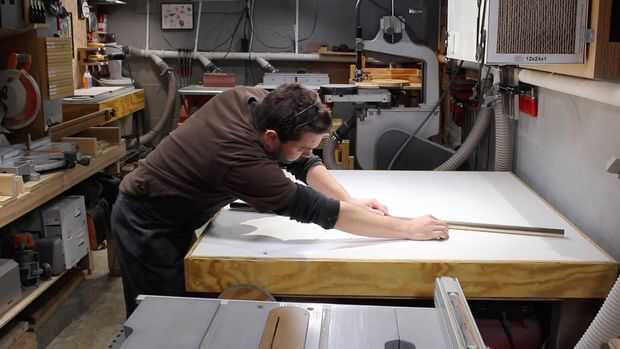

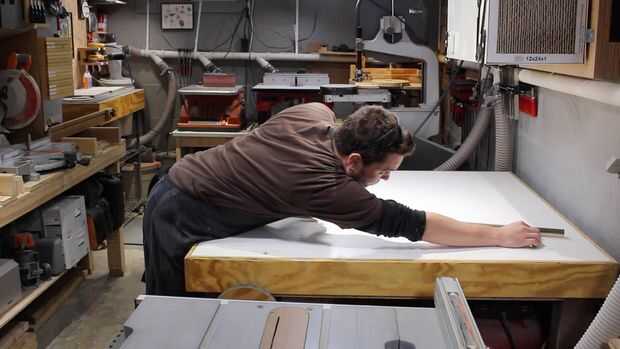

Necesitaba dibujar una línea recta a lo largo de la espiga, para que podía perforar agujeros en el mismo plano. Me di cuenta de la manera más fácil sería simplemente poner el pasador de un plano de la superficie y marque con un lápiz. No estoy seguro que si la espiga tenía un poco de toque de if no es 100% preciso cuando llegó el momento para perforar. Si tuviera que hacerlo de nuevo, seco montar el asa al cuerpo y usar una línea de tiza para hacer la marca.
El puente

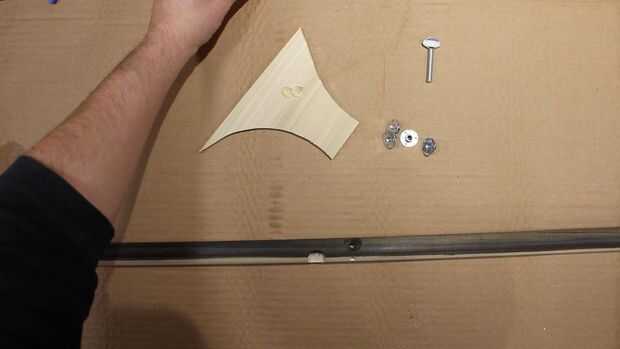

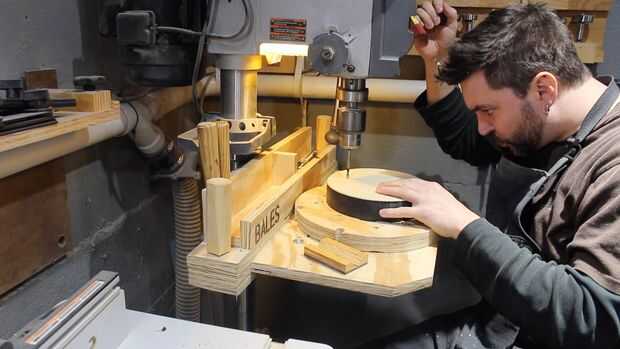

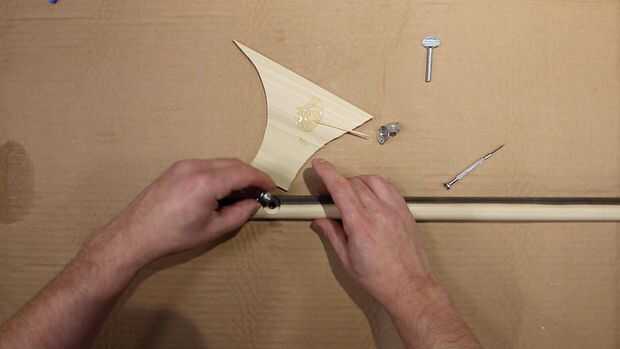

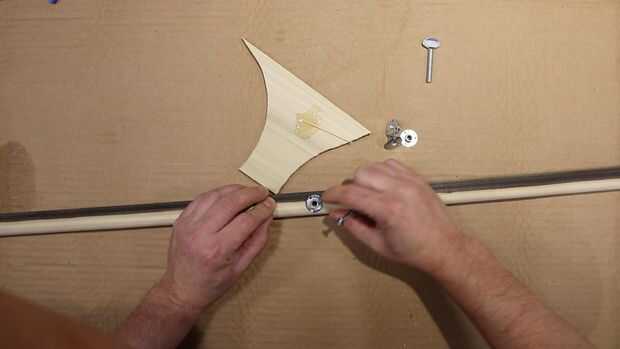

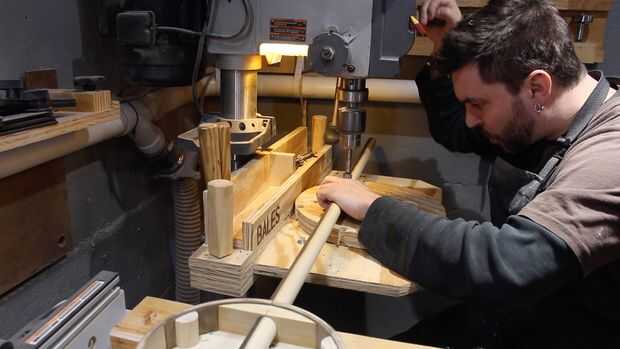

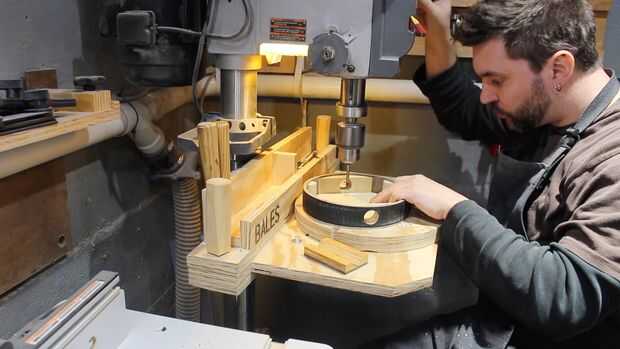

La primera ubicación del agujero fue el puente, que es un perno que se Atornille una tuerca en T en el cuello de la espiga de álamo. Un agujero poco profundo 3/4" fue perforado con una broca forstner para brida, perforada más con un 5/16" forstner bit para el eje de la tuerca en T y terminó con un 1/4" forstner broca para el tornillo. Había perforado a través de todo el camino y consiguió algunos sople (diablos), pero necesitaba utilizar el 1/4" para marcar la ubicación de los orificios en el panel frontal del cuerpo. Con el cuello eliminado, perforé el panel del interior del cuerpo hasta la punta perforada sólo a través de. Luego voltea el cuerpo para finalizar el orificio desde la parte delantera... eliminando el escape.
La tuerca de
El segundo agujero fue en el otro extremo del cuello y es para tuerca de arco de diddley. Usé el proceso exactamente igual como lo hice para el puente.
El sintonizador
La Asamblea de sintonizador obtiene los agujeros que se cruzan.
El primer agujero es perpendicular a los perforados para el puente y tuerca. Para encontrar el desplazamiento de 90 grados a cada lado de mi línea de Gramil, utilicé una cinta de costurera y algunas conjeturas. Un baja 3/4" agujero fue perforado en ambas marcas con una broca forstner para la brida de la tuerca en T. Luego se perforan estos dos orificios más con 5/16" forstner poco... y se terminan ya que estamos tratando con 1" espiga de conexión. También terminé tener que moler abajo de los ejes de las tuercas en T con el fin de hacer un espacio para la cuerda de la guitarra ser encordada (utilicé la OSS).

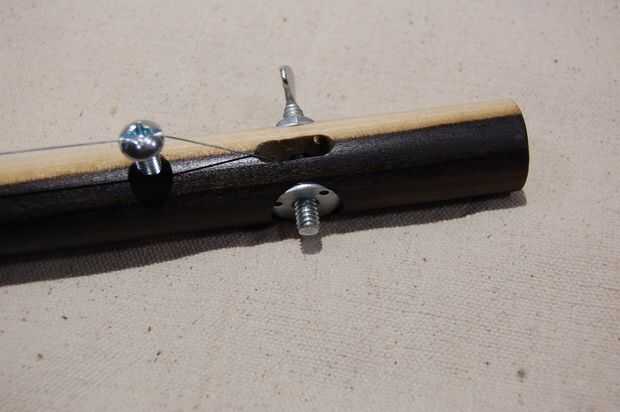

El segundo agujero es en el mismo plano que el puente y tuerca pernos y termina siendo más una ranura de un agujero. Esta es la zona donde va la cuerda conectada a la clavija de afinación. Lo perforé con un 1/4" pieza Forstner de... a partir de la media y alargar como sea necesario hasta que la cadena no se unen contra el pasador. Esperemos que la última imagen de este sistema ayuda a este sentido.

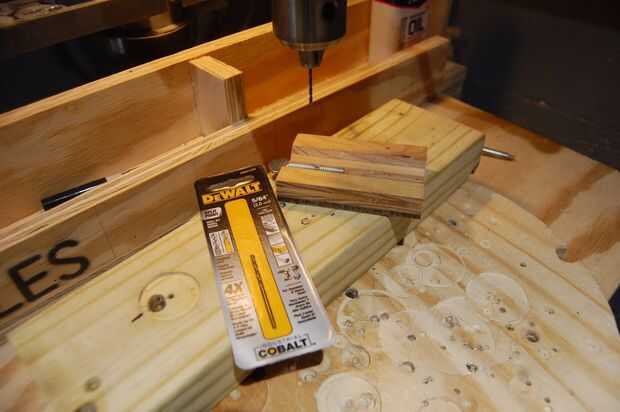

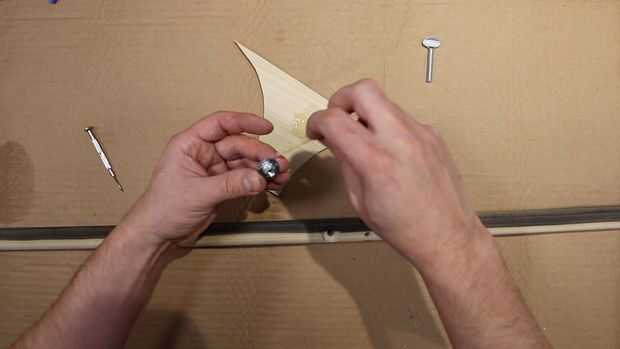

La clavija de ajuste es un tornillo de 1/4-20 con un agujero perforado a través del eje a aceptar y sostener la cuerda de la guitarra.
