El Arduino AA Undershield (5 / 6 paso)

Paso 5: Instale los espaciadores y la placa de Arduino

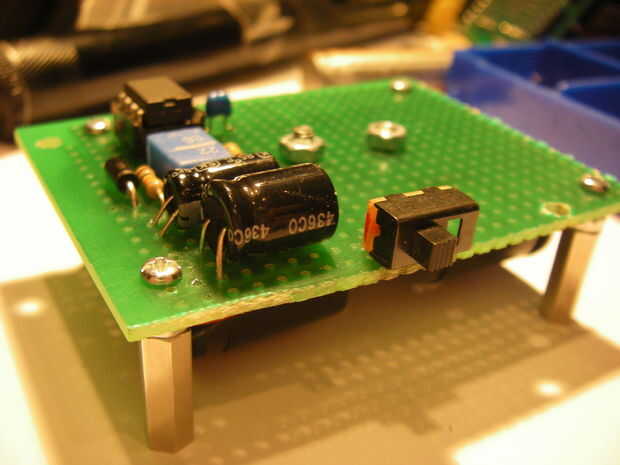

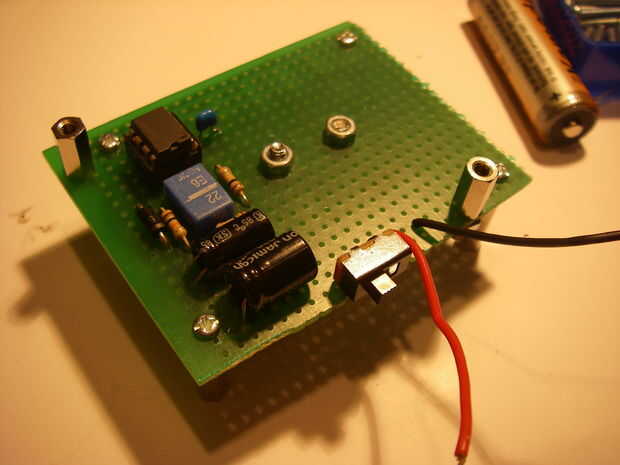

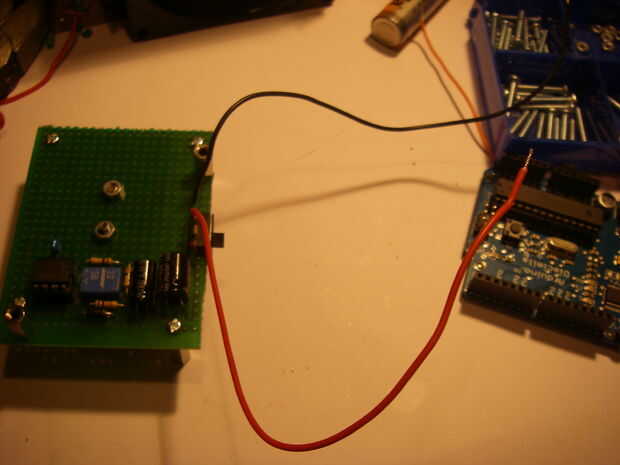

Es el momento de montar todos los espaciadores para el escudo y el escudo y el Arduino. Inicio de los espaciadores que se coloca entre el protector y la superficie de montaje, lo coloca en. También debe soldar dos cables de la salida de la pantalla (recomiendo, que uses un rojo y un cable negro para evitar la confusión). Cuando he soldado los cables en los lugares correctos, utilice un voltímetro otra vez para comprobar la tensión.

A continuación monte a los dos separadores para la placa Arduino.

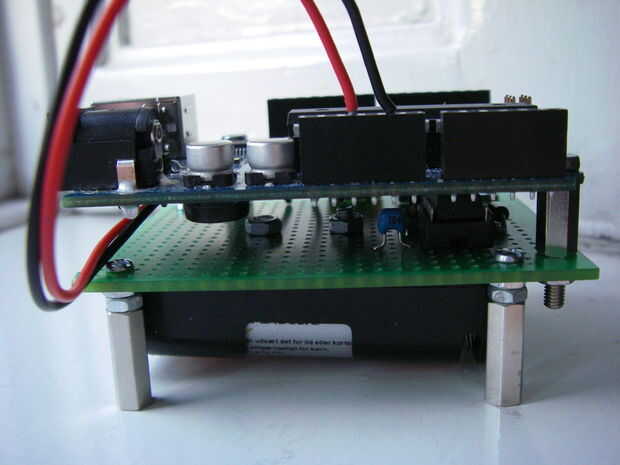

Después de que hayas hecho esto, es tiempo para el montaje de la placa de Arduino en la parte superior el escudo con dos tornillos.

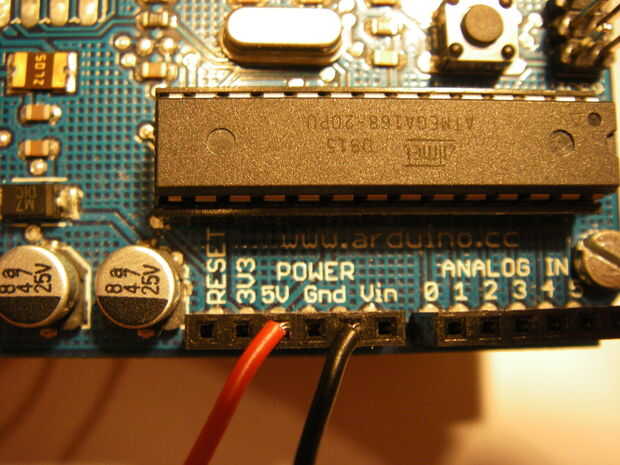

Luego inserte el cable positivo (en mi caso el rojo) en el lugar en el cabezal de alimentación que está marcado "5V". Inserte el cable negativo (en mi caso negra) en el lugar en el cabezal de alimentación que está marcado "Gnd".
