Paso 4: Comunicar con Arduino
Para subir dibujos y comunicarse con el Arduino desde la PC, necesitamos una interfaz. Utilizamos una interfaz FTDI, que viene en forma de cable o módulo.
La principal ventaja del módulo es las luces de RX/TX, aunque algunos cables pueden incluir esto.

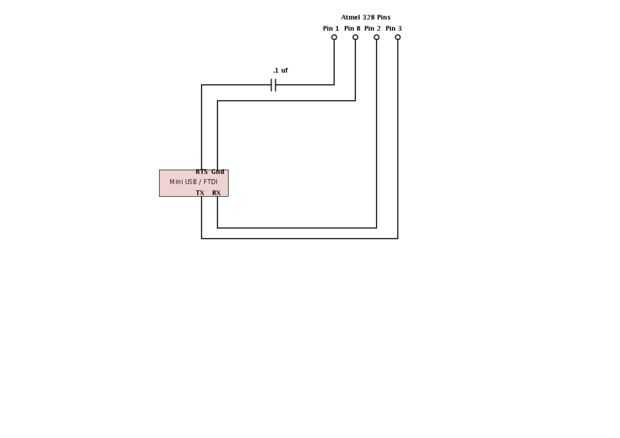

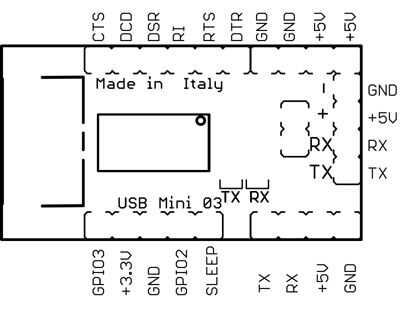

La interfaz particular que tenemos es una interfaz de FTDI de USB Mini azul, similar a la oficial Arduino revisado Mini adaptador USB. Necesitamos conectar FTDI RTS (DTR en otros modelos) al Pin 1 de la Atmel 328 a través un 100nF condensador (.1uF). Esto permitirá el auto reset en subidas del bosquejo. También necesitamos conectar FTDI TX TX (ya sé, suena extraño, pero es lo que es) en el Atmel 328 Pin 2, RX FTDI para RX en el Atmel 328 Pin 3 y GND FTDI para Atmel GND. No se conectará 3.3v o 5v como utilizamos una fuente de alimentación separada.
Para hablar con nuestro Arduino DIY, seleccionamos Duemilanove 328 como el tablero.
