El Arduino Mothbot (10 / 12 paso)

Paso 9: Construir el cuerpo Mothbot

El robot está construyendo realmente no es bueno si puede sostenerse juntos. Por esta razón necesita un cuerpo. He intentado que mi mejor hacerlo como simple un proyecto de construcción como sea posible. Sin embargo, vas a tener que trabajar un poco por su cuenta para averiguar las medidas de la derecha. Te sugiero el método edad antigua "mida dos veces, corte una vez".

1. el cuerpo del robot está hecho de una pequeña hoja de madera de álamo que compré en la ferretería precortada a 6 "x 24". Mina cortar hasta 6 "x 8" con la sierra en la ferretería.

2. luego perforé los agujeros al frente de la Junta que fije los soportes del servo para cada servo. Para esto usé un taladro de tamaño de 5/32 bits.

3. también perforado en un agujero en la parte posterior de la Junta de la rueda del echador que equilibra el robot. Para esto usé una perforación del tamaño 7/32 bits. Opté por usar una broca un poco más pequeña por lo que he podido conseguir una fricción ajustado encaja con mi rueda puesto que no estaba usando una combinación de tuerca y perno para unirla.

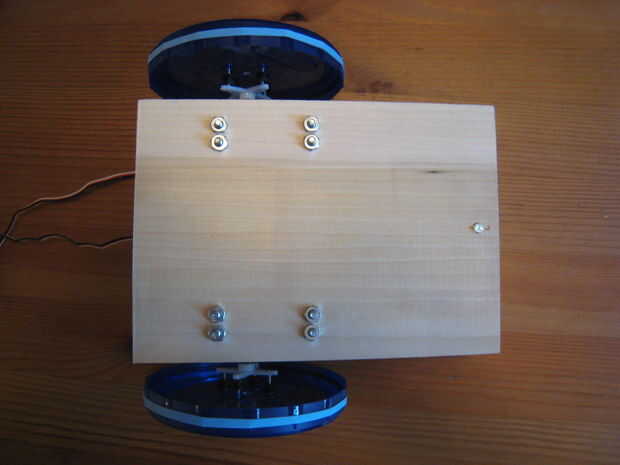

4. a continuación, os adjunto los soportes a la junta con las tuercas y los pernos. Esto fue hecha usando el destornillador de cabeza plana y la llave ajustable.

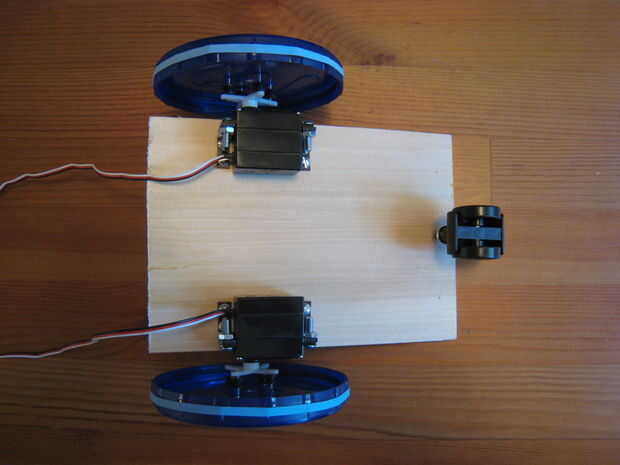

5. después de instalar los soportes de até cada servo a los soportes con las tuercas y los pernos.

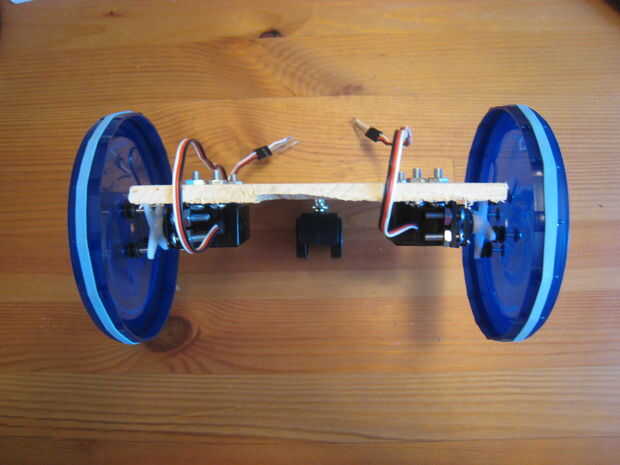

6. por último, empujó la rueda en el conjunto.
