Paso 2: Comenzar fácil: ILI9163C la pantalla

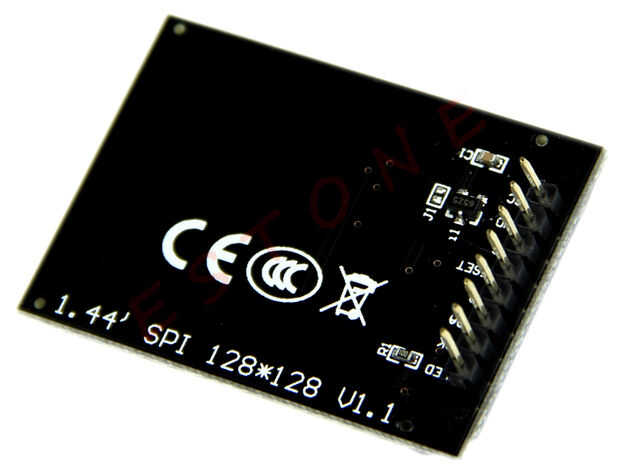

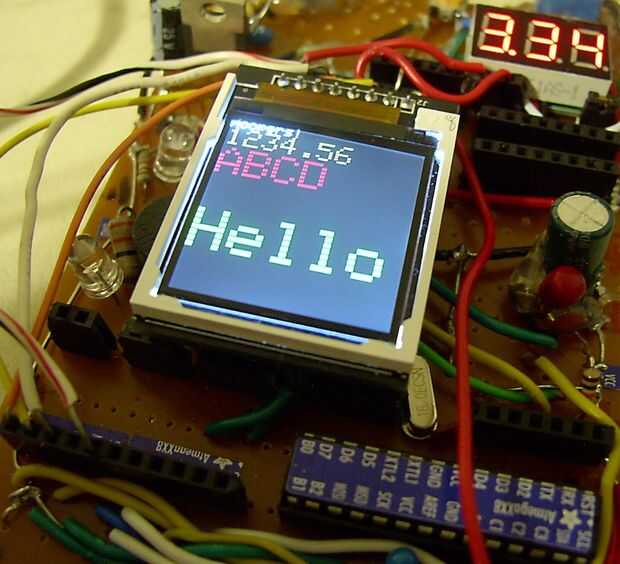

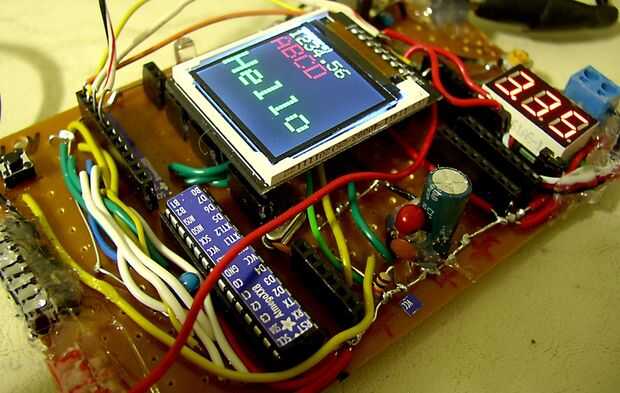

Empezaremos con una simple. La pantalla ILI9163 tiene una resolución de 128 x 128 píxeles. Con 8 pernos en una sola fila, funciona bien con un Arduino UNO estándar o con un Mega. La conexión de hardware es simple - sólo 8 conexiones total! La biblioteca reunida por un chico inteligente, con el nombre de sumotoy, hace posible para mostrar texto en varios colores y para dibujar líneas.

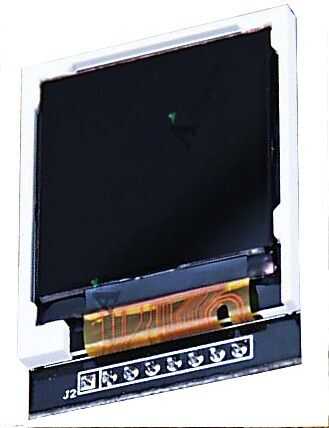

Tenga en cuenta que estos vienen en dos variedades, rojas y negras. Los rojos pueden necesitar un poco de ajuste para formatear la pantalla correctamente, ver los comentarios en el archivo README.md . El archivo TFT_ILI9163C.h puede ser que necesite ser editado.
Estos bebés son bastante baratos. Véase, por ejemplo, en eBay: $3,38, entregado desde China!

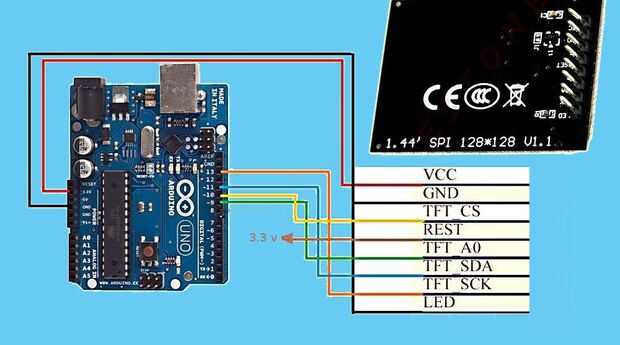

Conexiones de hardware:
Como se mencionó, sumotoy creado una biblioteca para esta pantalla. Descargar la librería desde el sitio de sumotoy.
