Paso 3: La pantalla de ITDB18SP

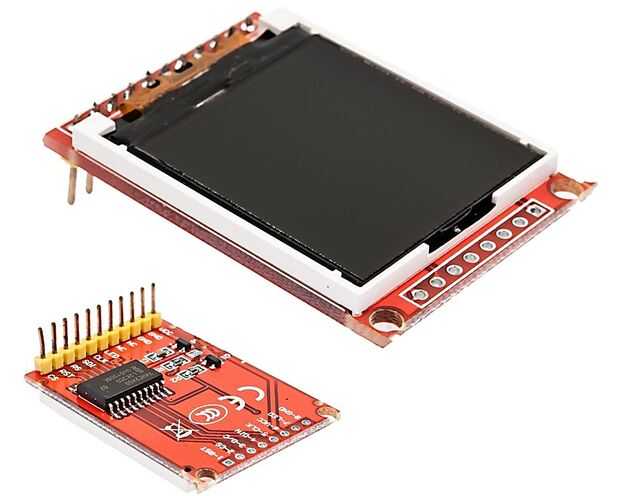

Esta es una pantalla de 1,44" con una resolución de 128 x 128 píxeles y utiliza un controlador de ITDB18SP .
Es ambiente de 5 voltios, puesto que hay un IC 74HC450 en la placa de circuito que funciona como una palanca de cambios de nivel. Éstos pueden obtenerse por apenas unos dólares en eBay y otros lugares, por ejemplo --$3,56 de China. Utiliza de Henning Karlsen biblioteca UTFT, y hace un buen trabajo con texto y gráficos. Nota que debido a los requisitos de memoria de UTFT, esta pantalla funciona con un estándar UNO sólo con trucaje extensa--sería necesario eliminar prácticamente todos los gráficos en el bosquejo y quedarse sólo con texto.

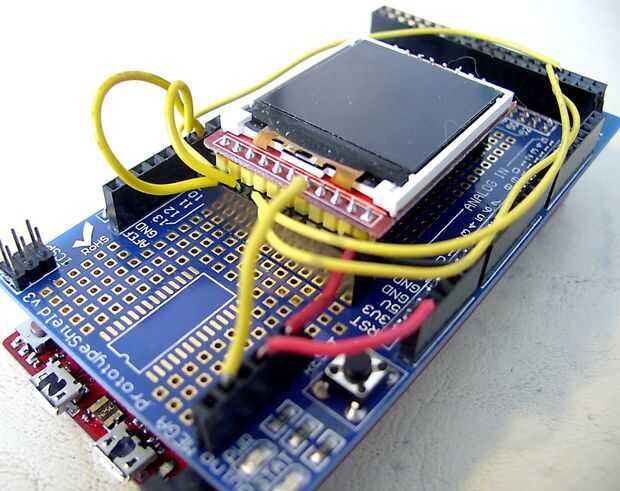

Las conexiones de hardware:
Tenga en cuenta que no se utiliza el conector de 8 pines.
...
Dibujos de ejemplo para Uno y Mega o vencido:
