Paso 5: Un 2.2" pantalla con interfaz paralela

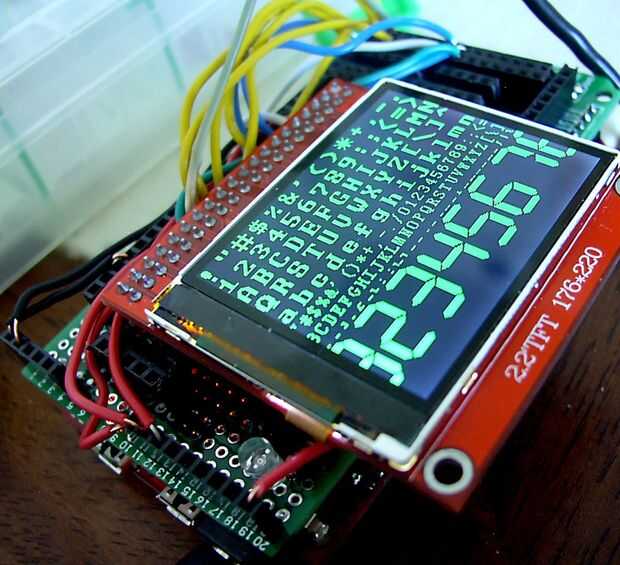

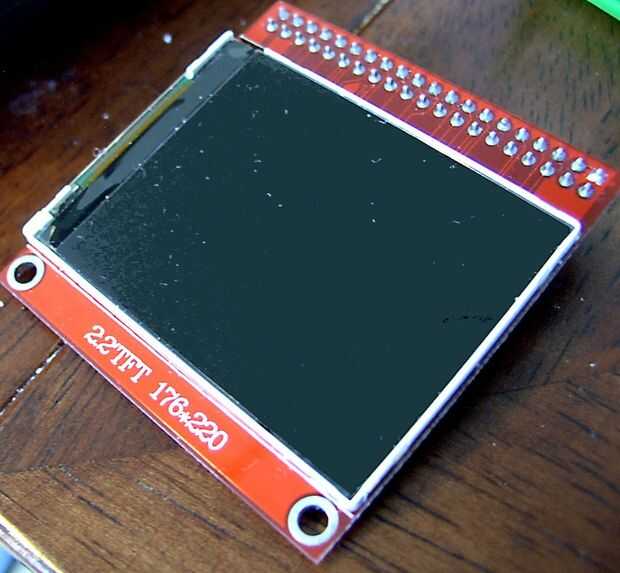

Esta es una pantalla 2.2"(en diagonal) con resolución de 176 x 220 y la interfaz paralela. Cuenta con una interfaz paralela estándar de ("Intel 8080") y trabaja en modos de 8 bits y 16 bits. Usa el driver S6D0164 en biblioteca de UTFT de Henning Karlsen y debido a los requisitos de memoria del mismo, sólo funciona con un Arduino Mega o debido. Tiene una ranura para tarjeta SD en su parte posterior
Es un poco más caro que las otras pantallas que analizamos, ver:
http://www.eBay.com/ITM/310698848443
http://www.DX.com/p/elecfreaks-tft01-2-2-2-2-TFT-l...

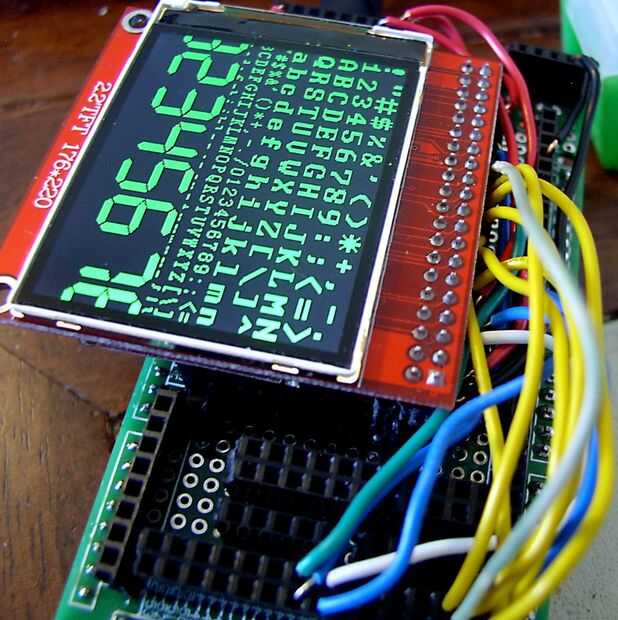

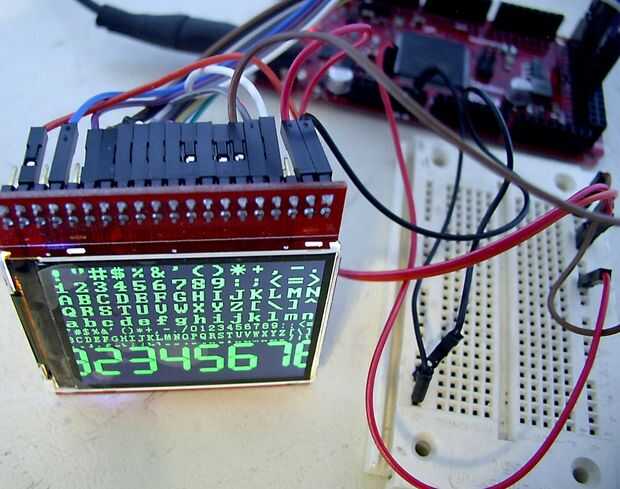

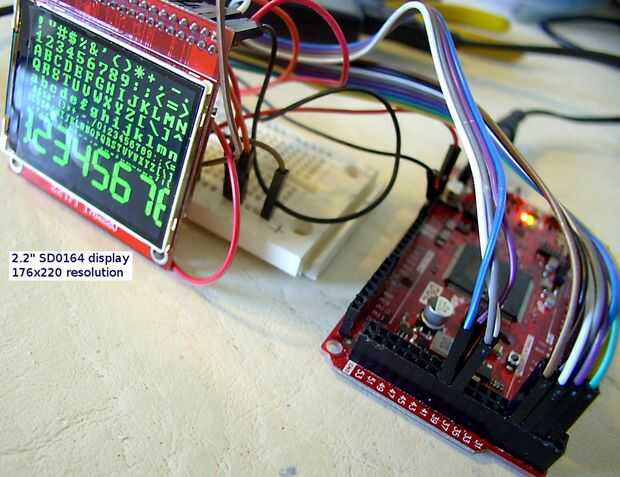

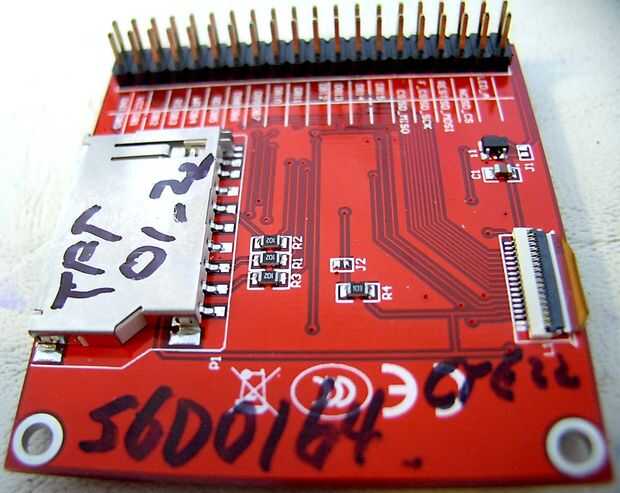

La conexión de hardware es además un poco más compleja. Los pernos están marcados en la parte posterior de la pantalla.
Tenga en cuenta que en el modo de 8 bits, las líneas inferiores de 8 datos, DB00 - DB07, son no utilizados.
Más información sobre esta pantalla.
La biblioteca UTFT .
Un bosquejo de ejemplo:
