Paso 6: La SY-TFT240 pantalla

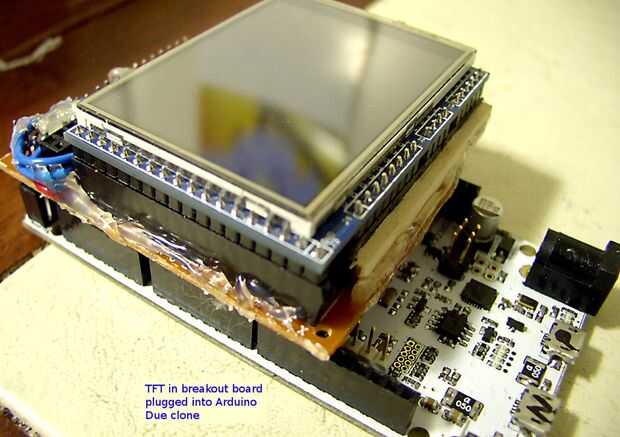

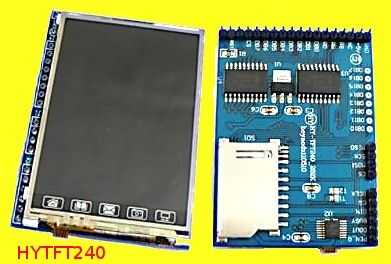

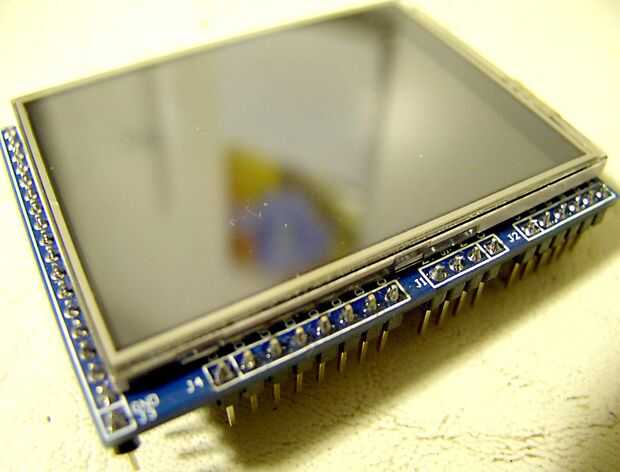

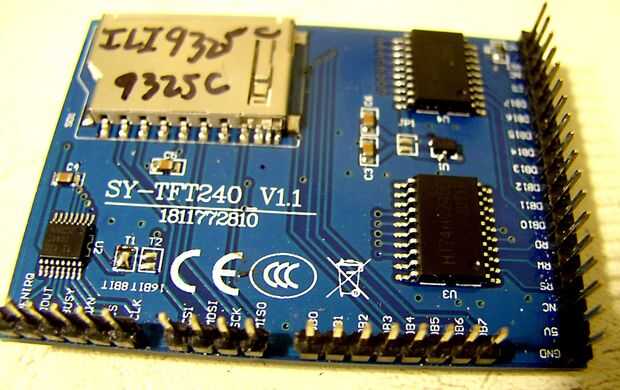

Este es un poco un bicho raro. Es un clon de la más común HY-TFT240, y tiene dos filas de pines, en ángulos rectos a uno otro. Para activar la visualización en modo 8 bits, se utiliza solamente la fila de pines en el borde estrecho. La otra fila es para el zócalo de la tarjeta SD en la parte posterior y para modo de 16 bits. Para interfaz con un Arduino (Mega o debido), utiliza biblioteca UTFT de Henning Karlsen, y el controlador es ILI9325C. Su resolución es de 320 x 240 (contrataciones!) e incorpora una pantalla táctil y una ranura para tarjetas SD.
Comprarlo aquí.
http://www.eBay.com/ITM/141197618099
$7,50 + gastos de envío de $1,19, este es el más caro de la muestra que se discute aquí, debido a la alta resolución y la pantalla táctil.

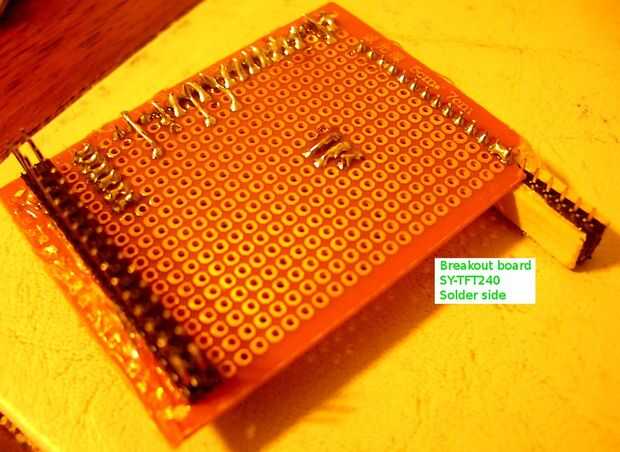

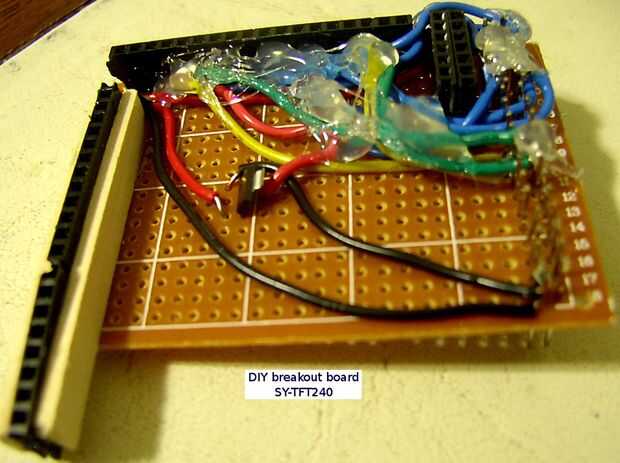

Conexiones de hardware:
Notas:
- N/C = no conectado.
- VCC = 3.3v
- En el modo de 8 bits, se utilizan sólo los bits de orden superior del buss de datos en paralelo.

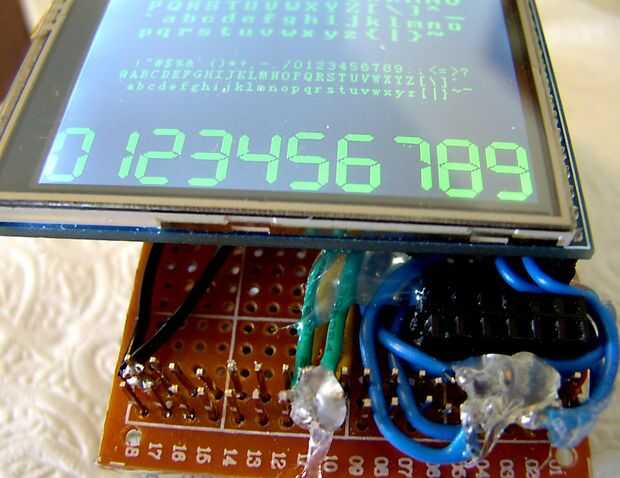

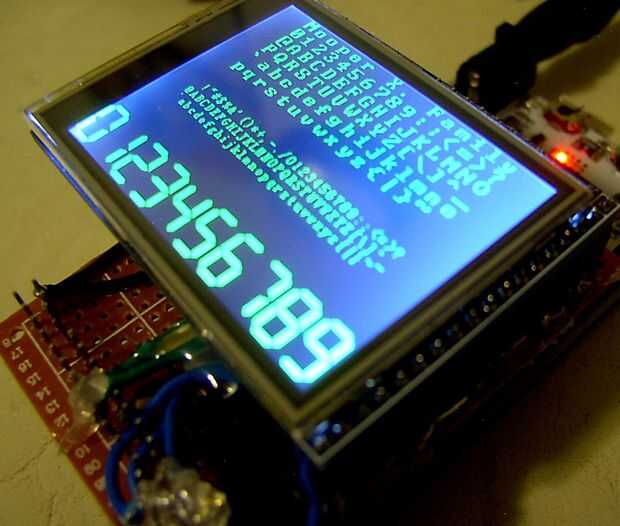

La biblioteca UTFT :
http://www.rinkydinkelectronics.com/library.php?id=51
