Paso 9: cableado.

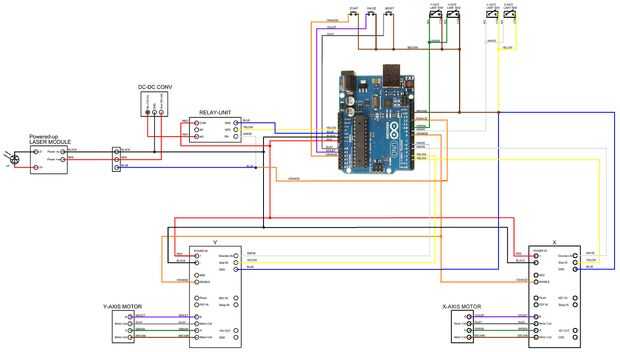

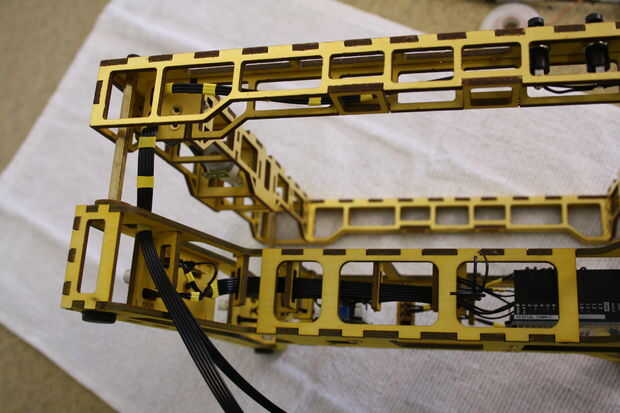

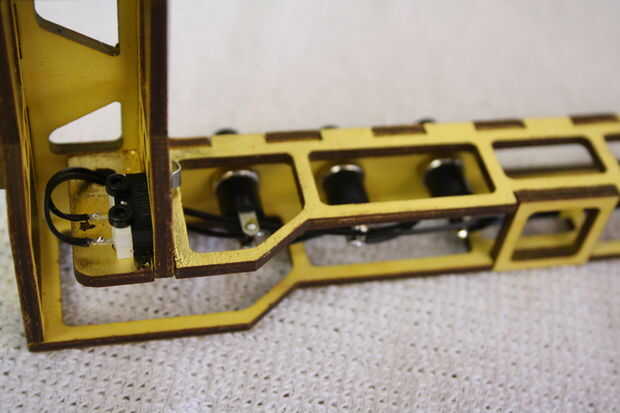

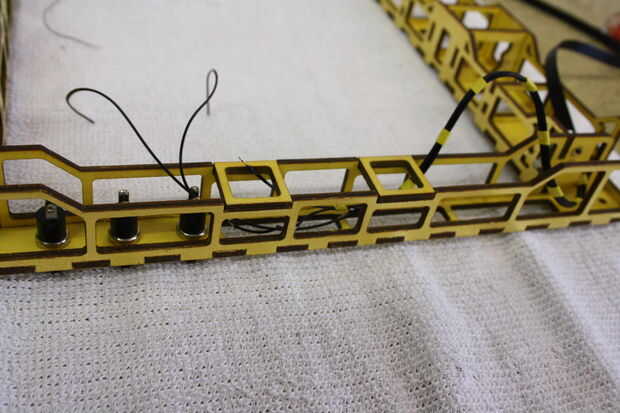

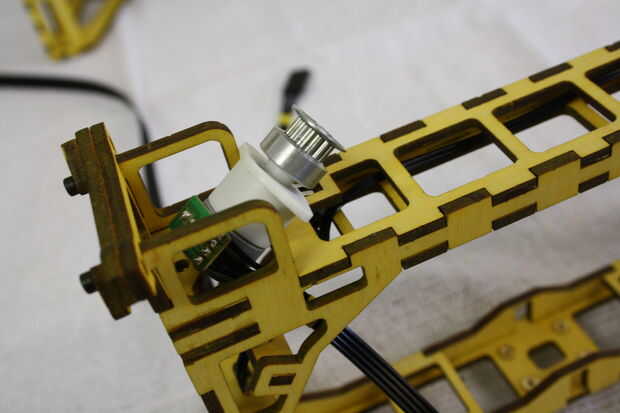

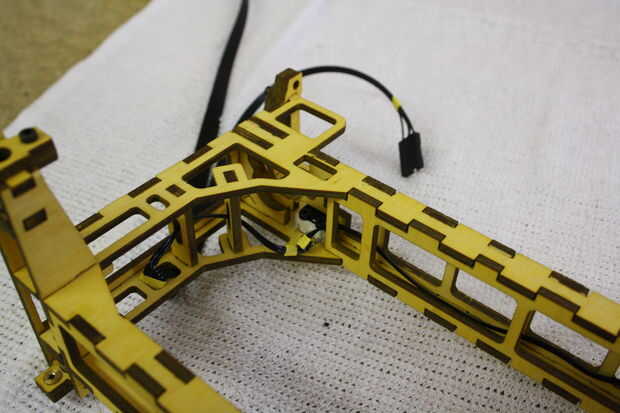

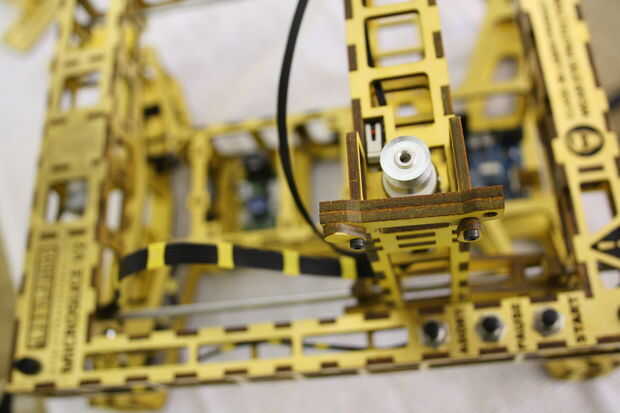

Sin duda se puede ver en el esquema de cableado que esto puede que ser un complejo trabajo de cableado, es luego complica aún más por mi decisión de utilizar todo el cable cinta negra!

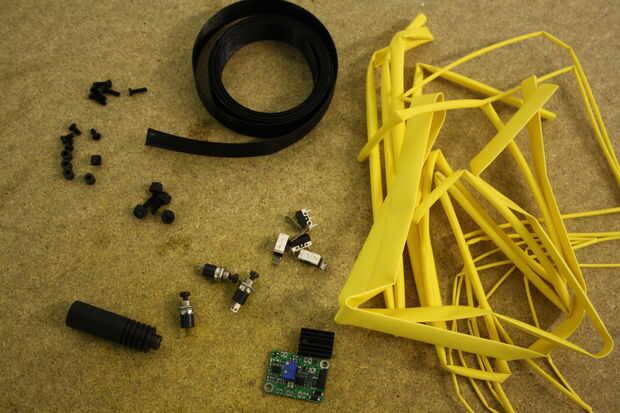

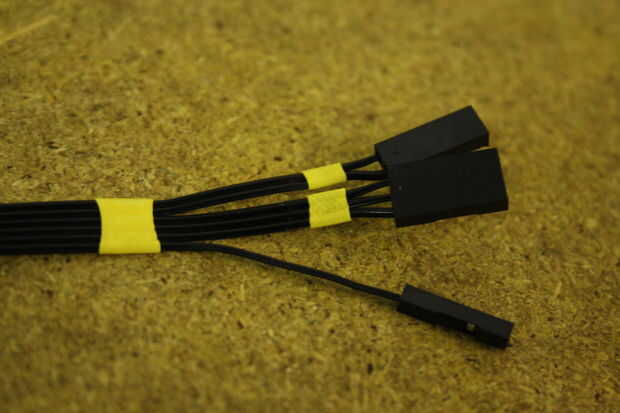

El cable de cinta negra, que he elegido es 3 M alta Flex de 16 vías, £8,94 + IVA no es el cable más barato alrededor y tendrá 2 metros de las cosas. De todos modos, no busco compromiso.

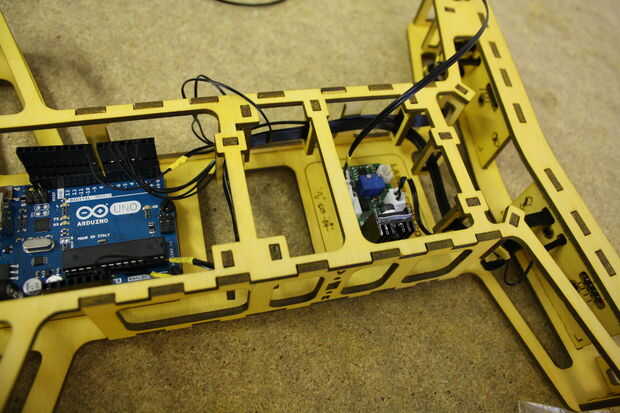

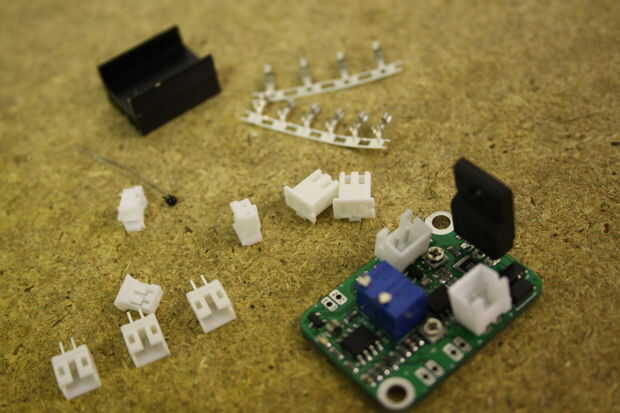

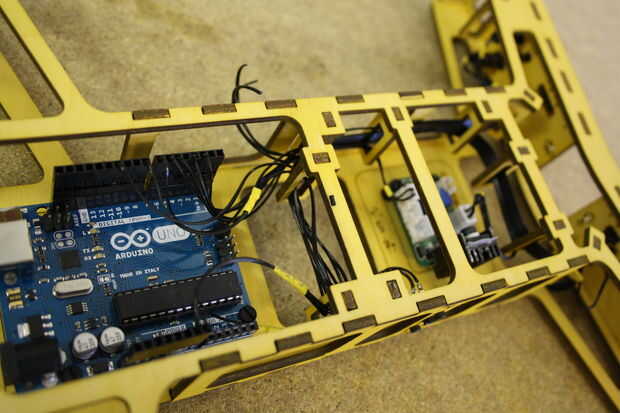

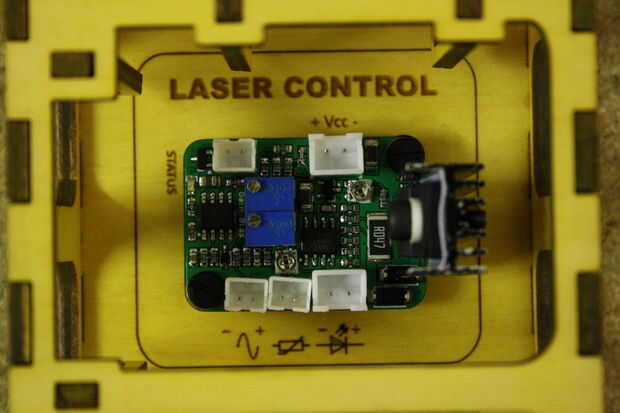

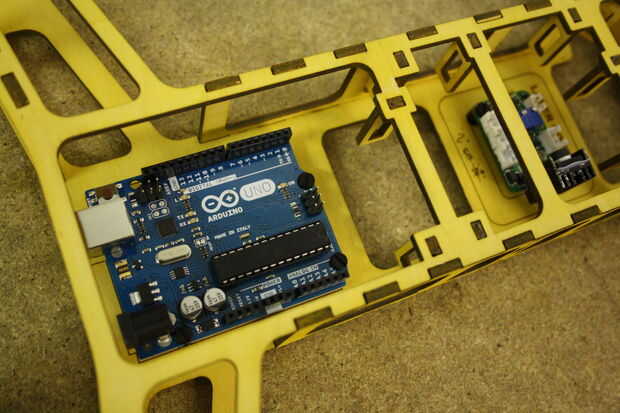

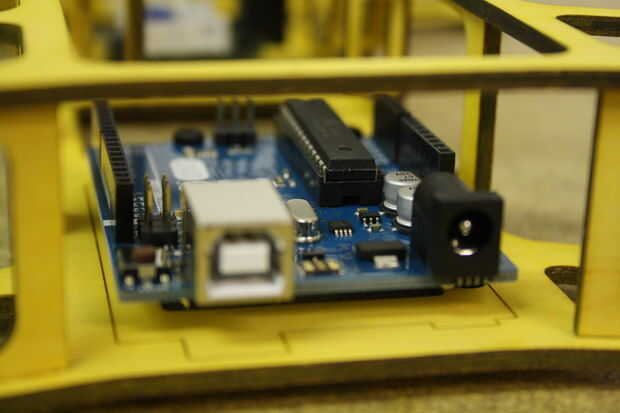

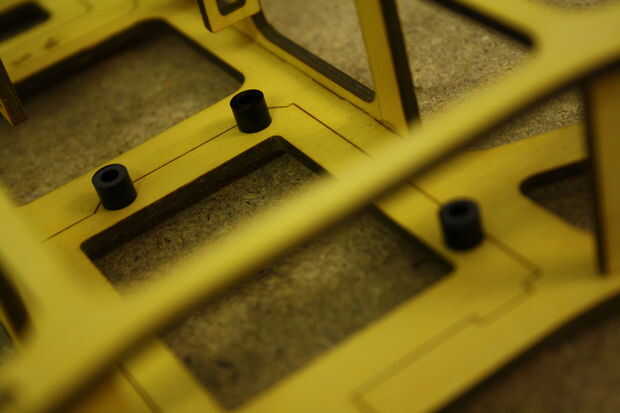

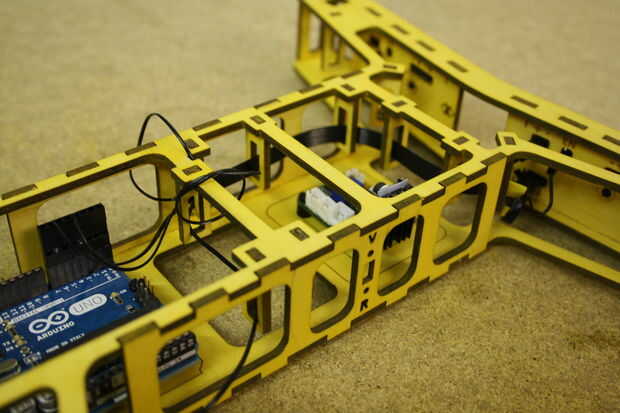

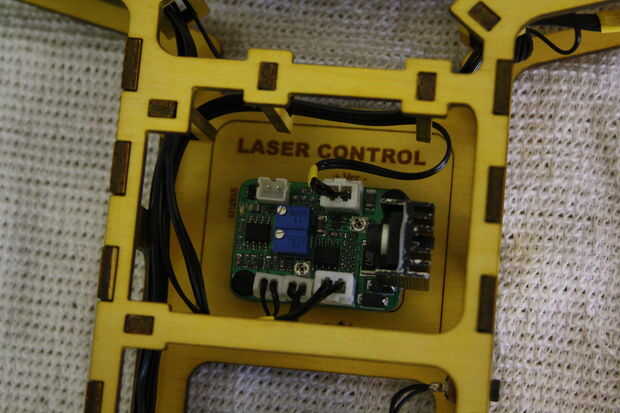

La parte inferior de la Arduino y el módulo de Control de láser PWM ambos han soldado los componentes por-agujero empujando hacia fuera para que los PCB sentarse en espaciadores de nylon. Para esta build he comprado y utilizado unos negros.

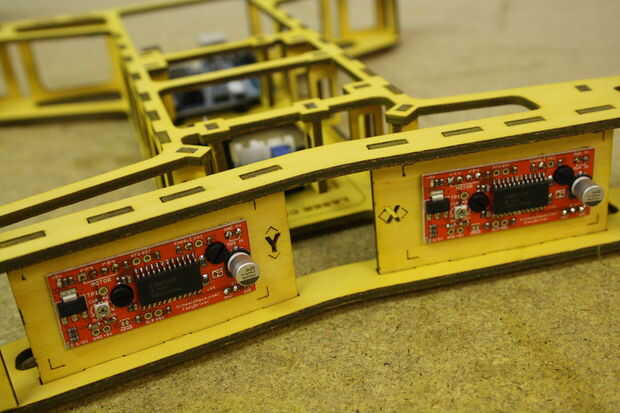

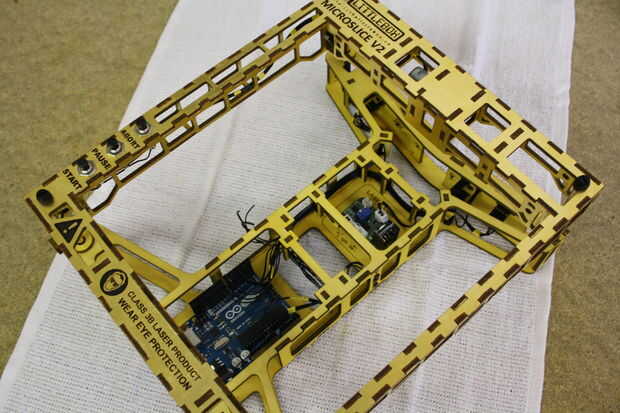

Los tornillos de nylon blanco kit incluyen asegurar la 2 x EasyDrivers, el Arduino y el módulo de Control de PWM láser también se intercambiaron hacia fuera para los negros.

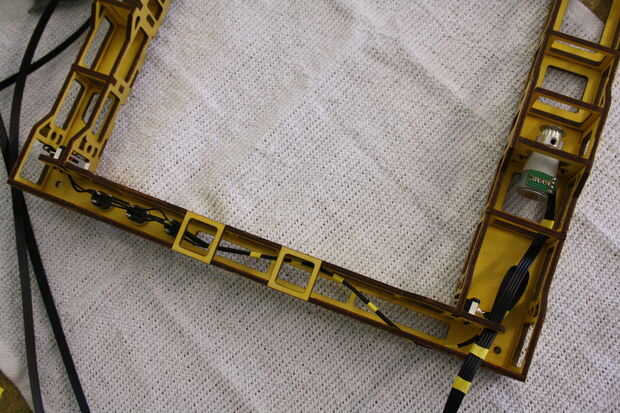

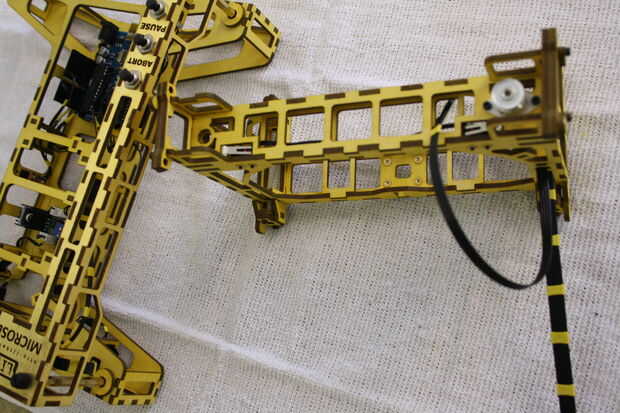

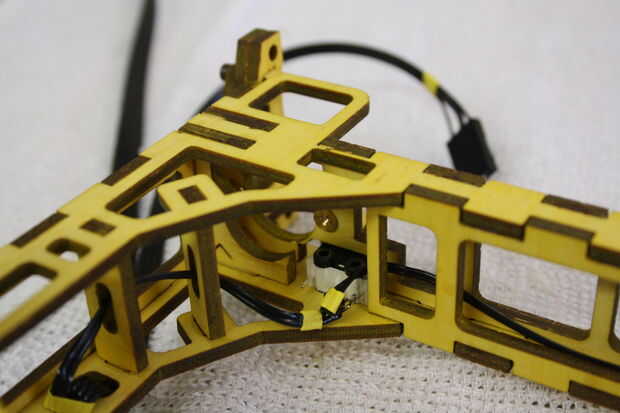

Estoy usando a algunos retráctil amarillo muy atractiva para embellecer el cableado.

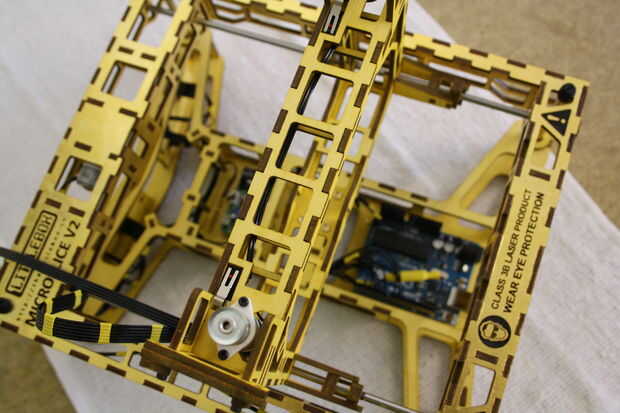

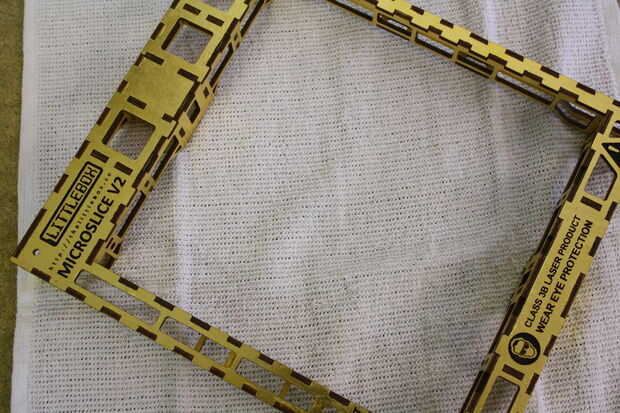

Mientras que la cubierta superior de cableado pongo abajo un paño blanco limpio sobre la encimera para evitar cualquier daño en el dorado.
