Paso 13: Calibrar el láser.
Se necesita un multímetro para esta etapa.

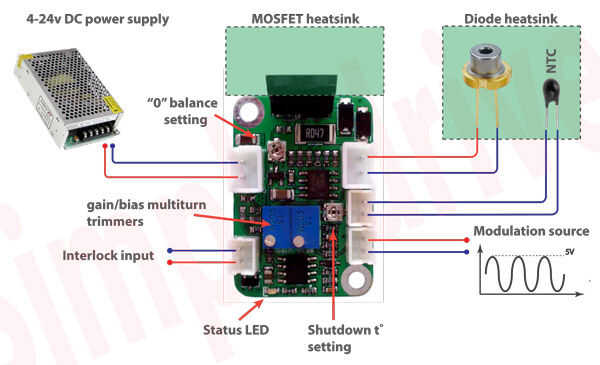

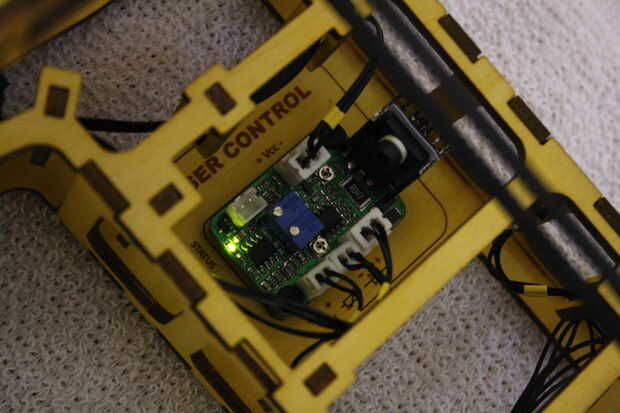

El módulo de Control de láser (LCM) es capaz de administrar todas las longitudes de onda desde UV a IR con una corriente de hasta 1000mw. Antes de que podemos usar el MicroSlice LCM debe setup para el diodo que desea utilizar. El BDR-S06J está diseñado para 400 MW a 600mw a 4.8v.
Compruebe que el MicroSlice está desconectado de los cables de los USB y el adaptador de red.

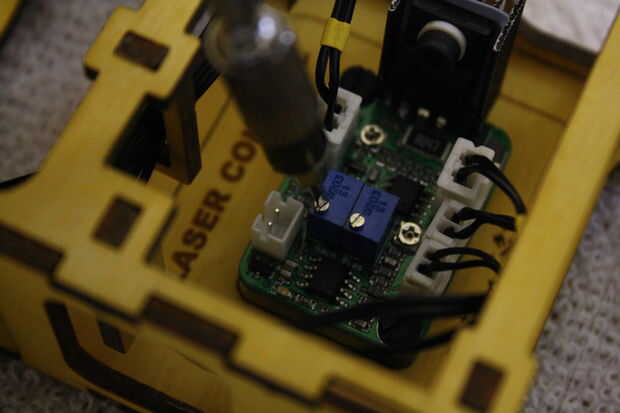

1 | Usando un pequeño destornillador Gire ambos potenciómetros hacia la izquierda hasta que oiga un clic, esto puede ser en cualquier lugar hasta 14 vueltas completas.

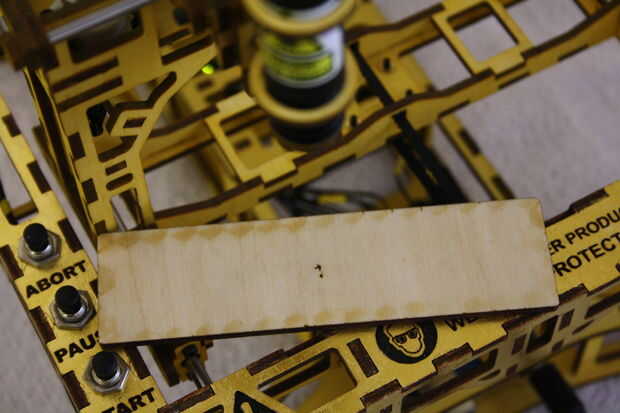

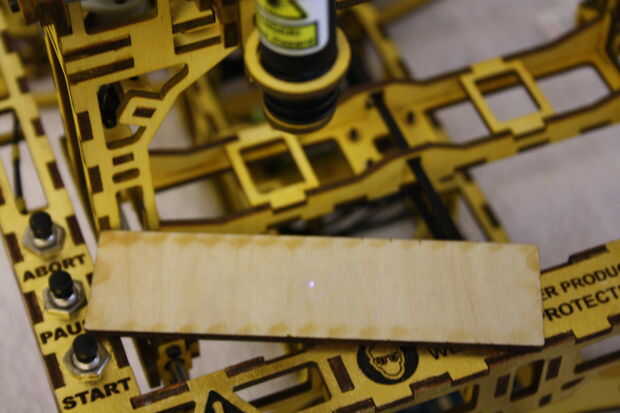

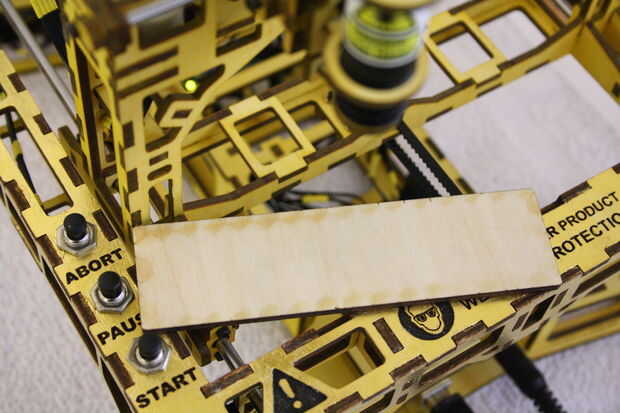

2 | Revise que el módulo de láser está conectado correctamente y si es posible poner algo bajo el láser para detener cualquier vigas callejeros.
3 | Conecte el cable USB y adaptador de red.
4 | GRBL controlador de carga y conecte el MicroSlice.
5 | Colóquese las gafas de seguridad.

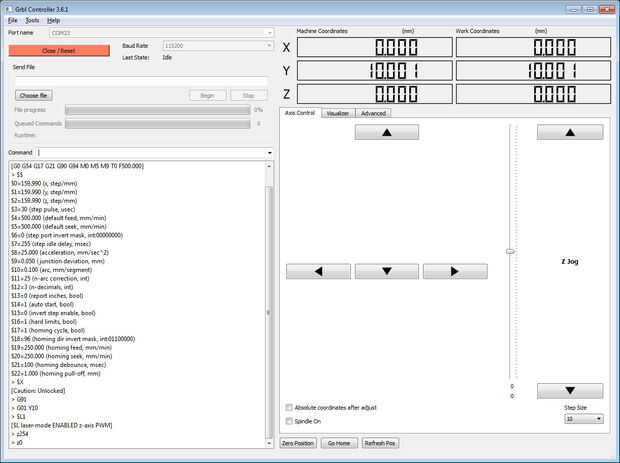

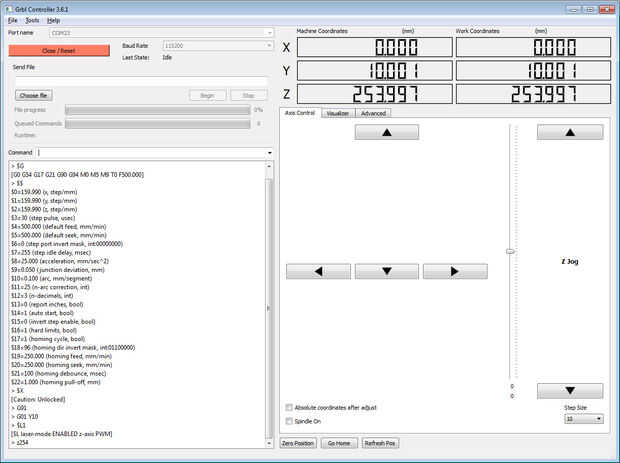

6 | Poner GRBL en modo de Laser con $L1.
7 | En el cuadro comando, escriba Z254. Esto ajustará la salida PWM a 5v máximo ajuste del LCM a plena potencia del láser.

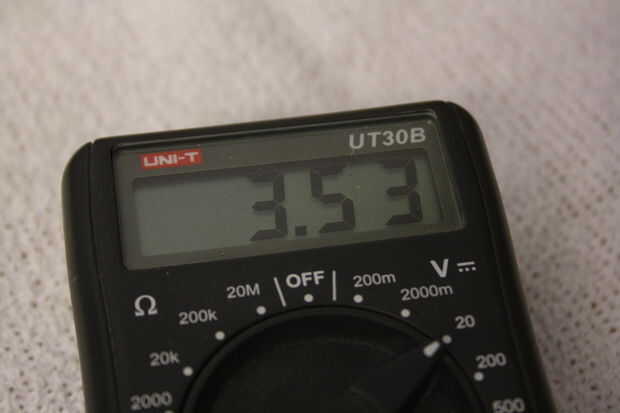

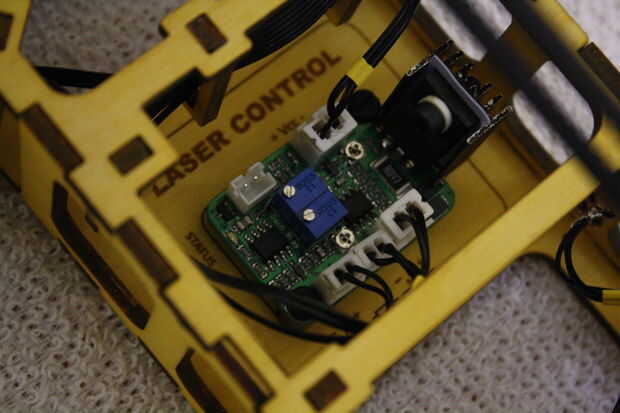

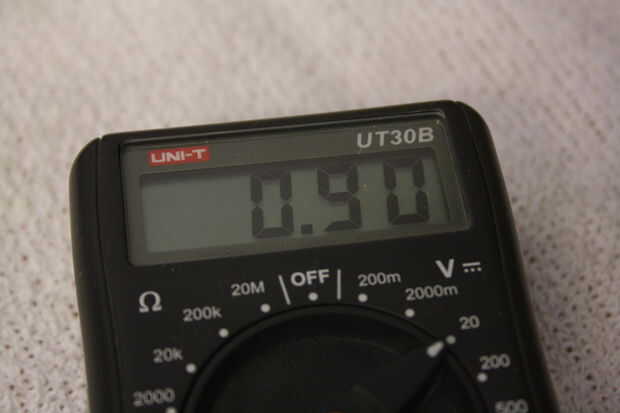

8 | Utiliza tu multímetro para medir el voltaje diferencial entre los cables positivos y negativos que el módulo del Laser. La primera vez que medí fue en 0.90v

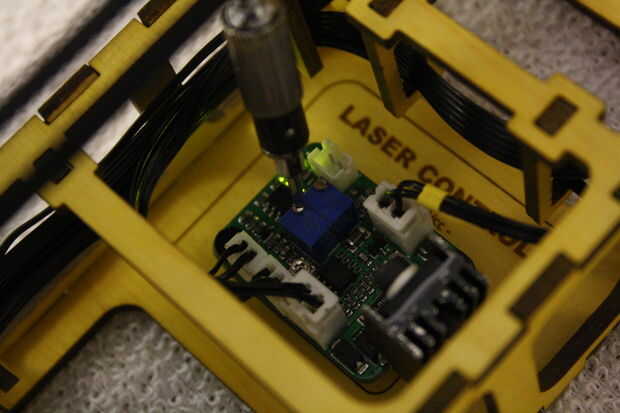

9 | Utilizando un destornillador smalled lentamente gire el potenciómetro de gain/bias aproximadamente 1/4 de vuelta hacia la derecha.
10 | Mida la tensión otra vez, si el voltaje ha aumentado no repita el paso anterior.

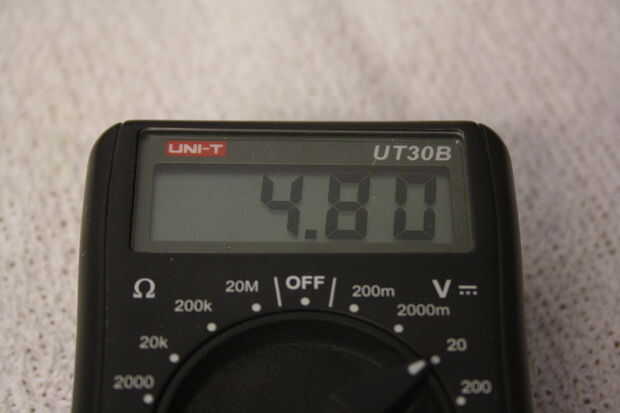

11 | Continuar girando el potenciómetro hasta que el multímetro da una lectura de 4.8v (consulte las especificaciones para el diodo).
12 | En el cuadro de comando en la entrada de controlador GRBL $L0. Esto apagará el módulo del Laser.
13 | Desconecte el módulo de láser.

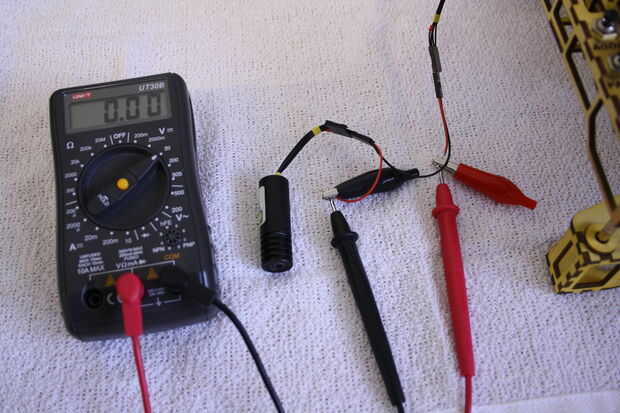

Usted necesitará hacer un adaptador como el siguiente paso requiere el uso de la función de medición actual de la Mutlimeter. El multímetro deberá estar en línea con el poder para el módulo de láser para poder leer la corriente.
14 | Con el multímetro conectado correctamente en el circuito de entrada $L1 en el cuadro de comando GRBL.
15 | Configurar el PWM al máximo escribiendo en Z254.

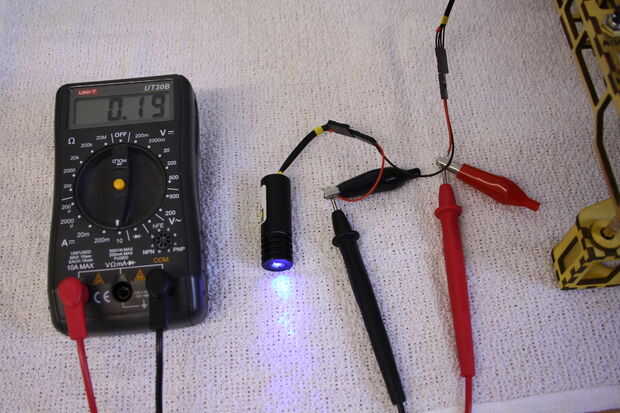

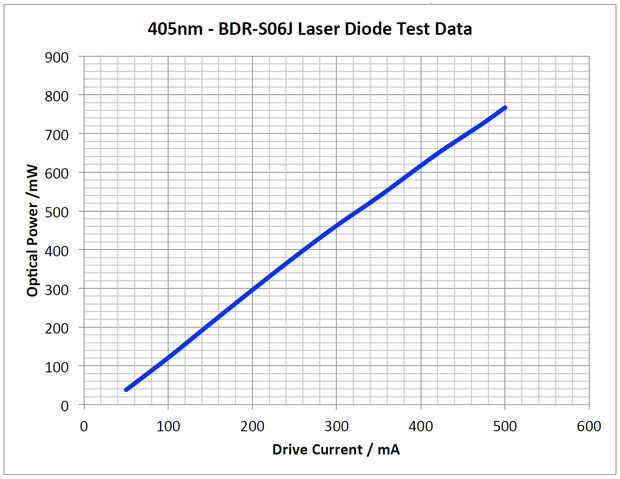

Me voy a fijar la corriente en 280mA, que según la ficha técnica es un poco más de 400 MW.

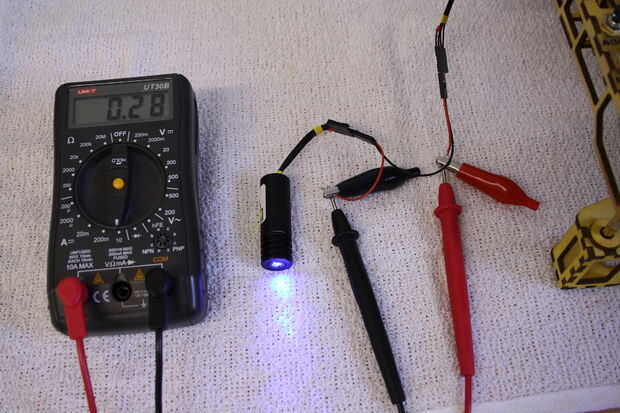

16 | Gire el potenciómetro de ganancia hasta que el multímetro da una lectura de 0.28A.
17 | Cuando la corriente se establece en el nivel correcto reducir el PWM a 0v con Z0.
18 | Desactivar el modo de láser, $L0.
