Paso 14: Grabado imágenes.
Para generar el código G para la MicroSlice utilizaré PicLaser Lite de picengrave.com tienen una versión demo completamente funcional para descargar, que genera marcas de agua en las imágenes que se pueden quitar al registrar el producto.
PicLaser Lite funciona con 8-24 bits archivos de imagen de mapa de bits (BMP). X 1700px 1700px hará una imagen amplia de 80 x 80 mm para uso con el MicroSlice.

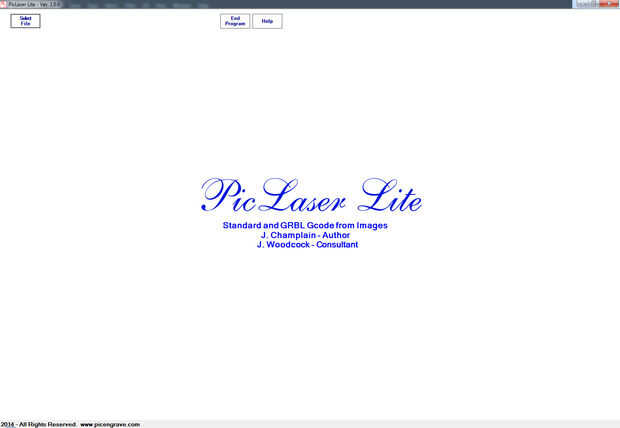

Para empezar a | Iniciar PicLaser Lite.

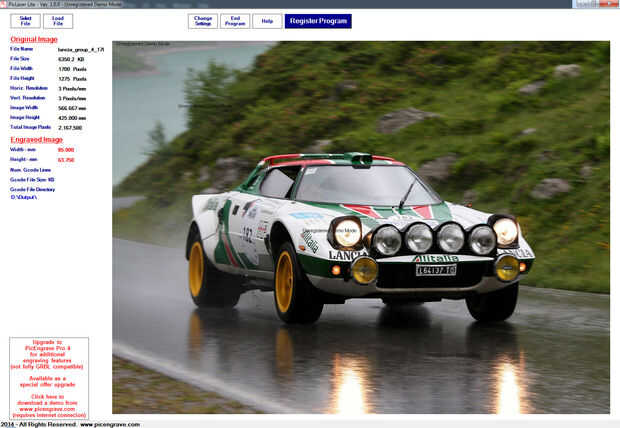

1 | Haga clic en el icono Seleccionar archivo en la parte superior izquierda para cargar una imagen.
2 | Tendremos que cambiar la configuración para generar un archivo con formato correctamente. Haga clic en el icono Cambiar configuración en la parte superior.

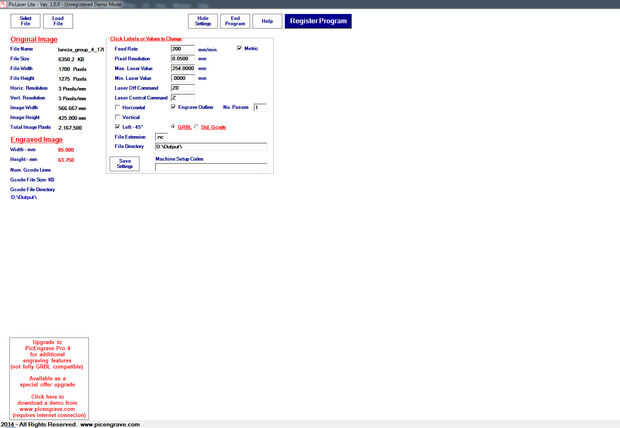

3 | Haga clic en Tipo de alimentación y entre 200 - conjunto de Píxeles de resolución a 0,0500 m - el Valor de Max.Laser a 254 - el Mínimo valor de Laser 0 - el Láser de comando es Z0 - el Comando de Control de láser es Z - desactivar Grabar contorno - deje la no. Pases en 1 - Asegúrese de está seleccionado seguro GRBL - elegir una Horizontal, Vertical o izquierda 45° de trayectoria de herramienta, prefieren el ambiente de izquierda 45° - establecer la Extensión de archivo a nc - elija su Directorio de archivos y haga clic en Guardar configuración.

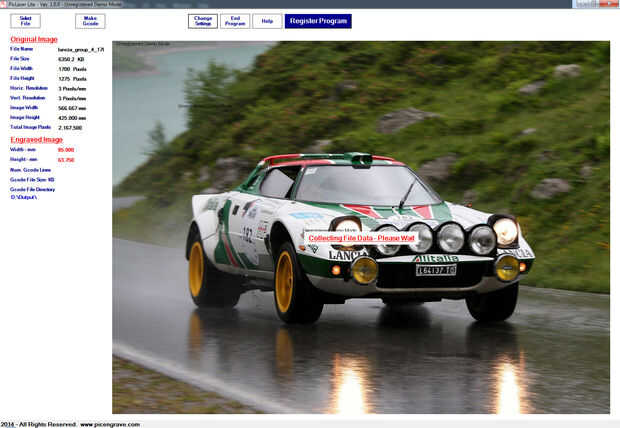

4 | Para leer el archivo en PLL haga clic en el icono del Archivo carga en la parte superior. Dependiendo del tamaño del archivo, esto puede tomar un minuto o dos.

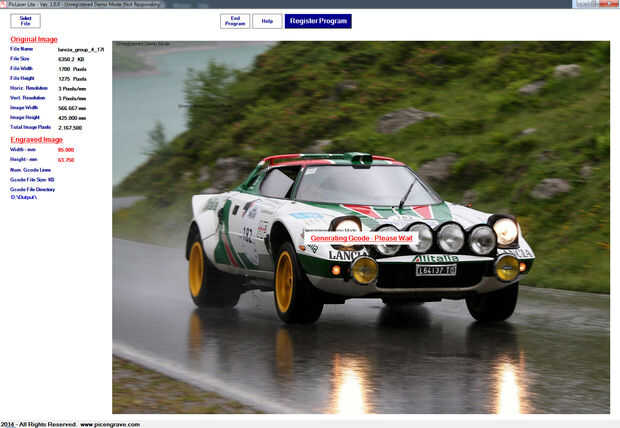

5 | Haga clic en Código de G que, también puede tomar unos minutos para correr.

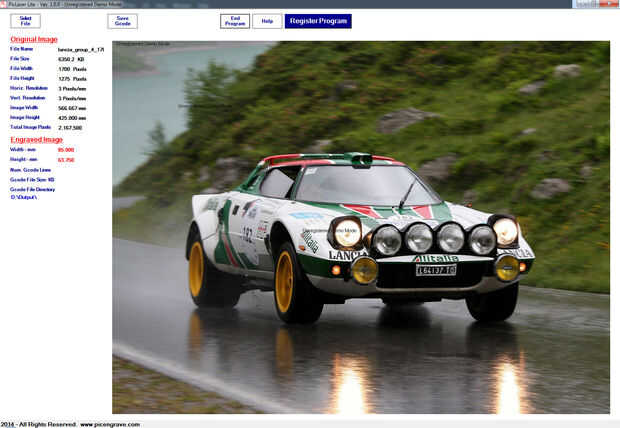

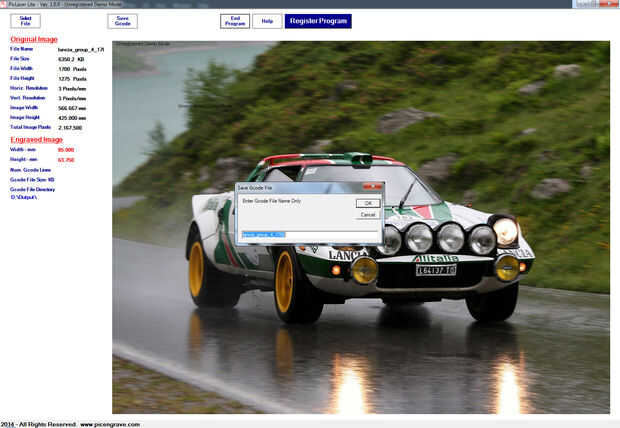

6 | Haga clic en Código de G guardar, aparecerá un cuadro.
7 | Nombre del archivo y haga clic en Aceptar. No hay necesidad para entrar en una extensión de archivo.
8 | Espere unos minutos mientras el archivo se escribe en disco.
9 | Una vez que haya terminado de guardar haga clic en el icono del Programa de extremo a la salida.
Siguiente | Iniciar el controlador GRBL.

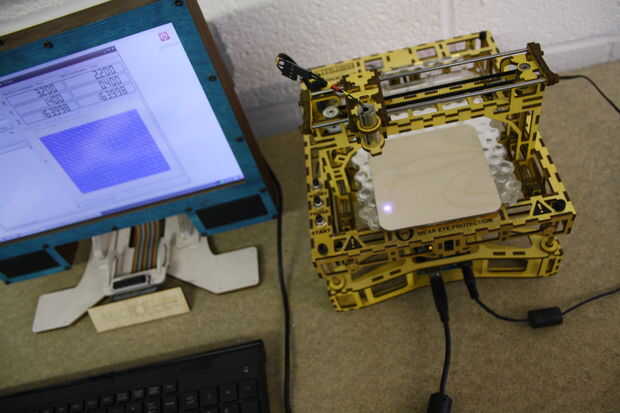

1 | Asegurar su MicroSlice está encendido y conectado a su PC.
2 | Compruebe la Velocidad de transmisión es a 115200.
3 | Haga clic en abrir para conectarse a su MicroSlice.
4 | Si su MicroSlice está en un modo de Cerradura de la alarma abre la pestaña avanzado y haga clic en desbloquear o realizar una secuencia autoguiados hacia el blanco con el comando $H .
5 | Poner GRBL en modo Laser con $L1.

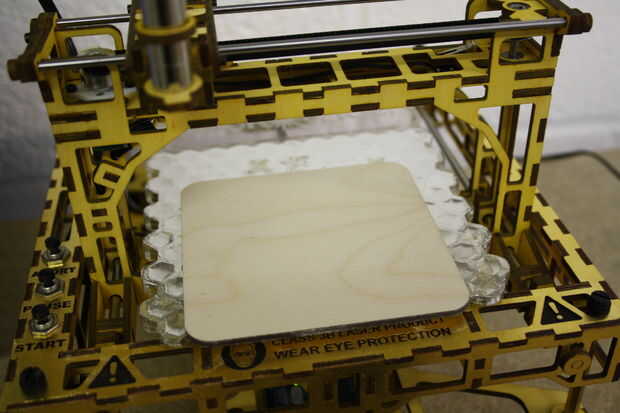

Tengo un 100 mm X 100 m m madera contrachapada en blanco para grabar la imagen en. He lijado la superficie para preparar antes de usar. Sabemos que la imagen a grabar es 80 x 63 mm y me gustaría la imagen centrada en el espacio en blanco.
6 | Colóquese las gafas de seguridad.
7 | Guesstimate donde el punto de partida será el de la madera en blanco.

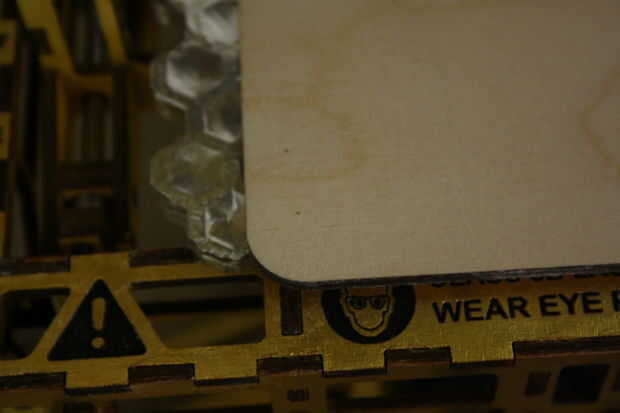

8 | Entrar Z254 en el cuadro comando, escriba Z0 en un segundo o dos más tarde. Esto encender y apagar el láser y deja un pequeño punto en la madera en blanco.
9 | Con una regla medir la ubicación del punto y ajustar la posición del espacio en blanco para que la imagen se centra. Repita hasta que usted tiene en la posición correcta.
10 | Haga clic en elegir archivo. Busque el archivo .nc previamente creado con PicLaser Lite y carga en GRBL controlador. Se tarda un minuto o dos dependiendo el tamaño del archivo.

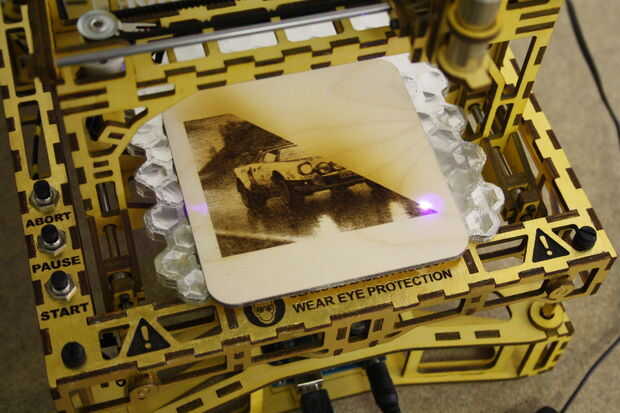

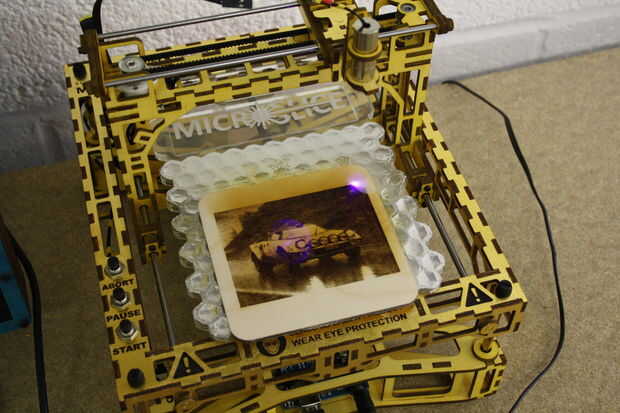

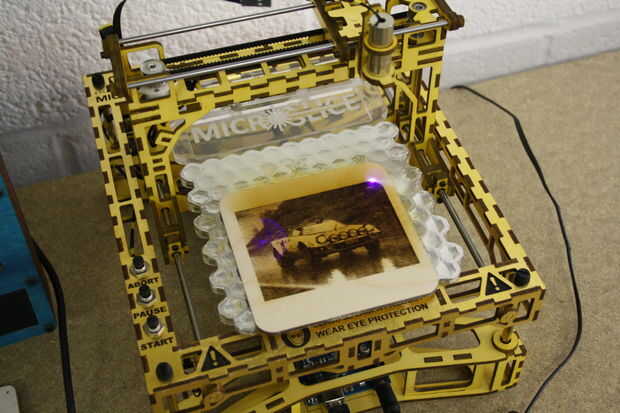

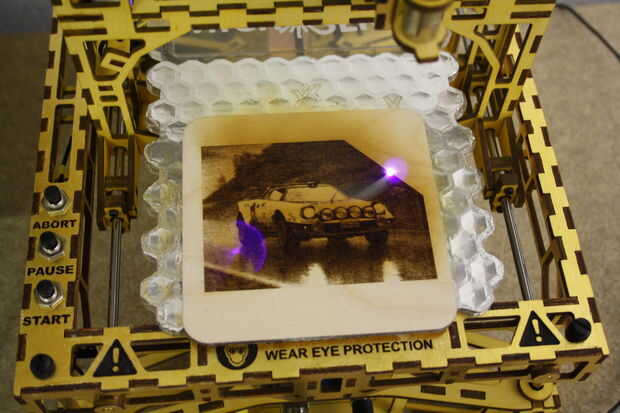

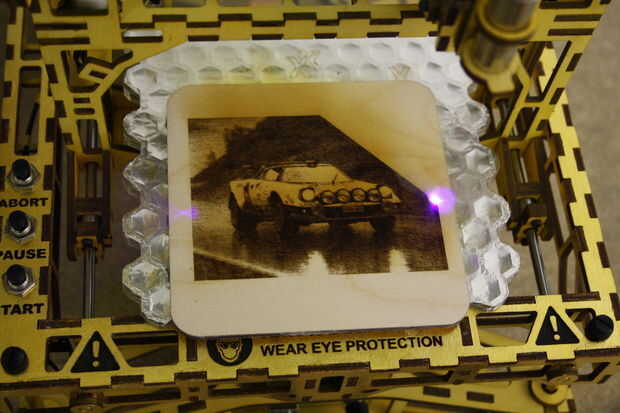

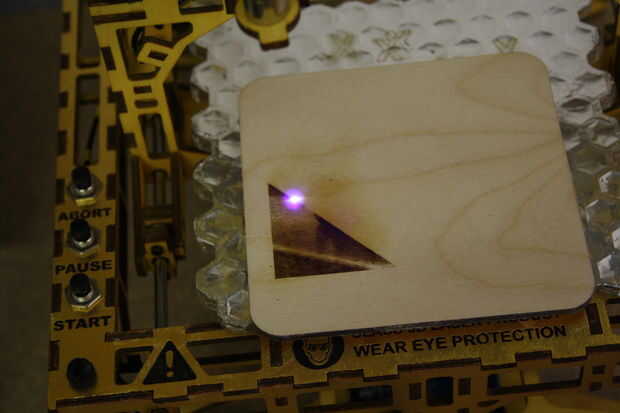

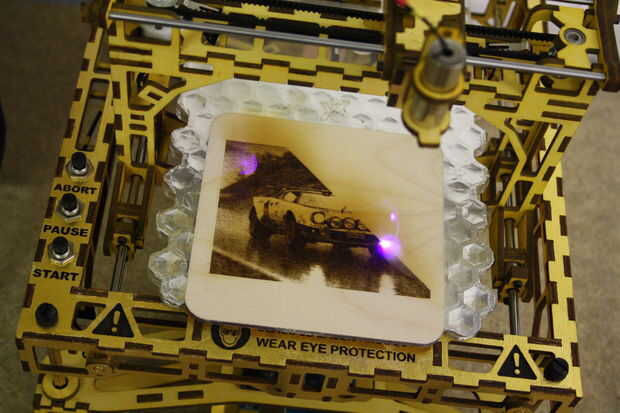

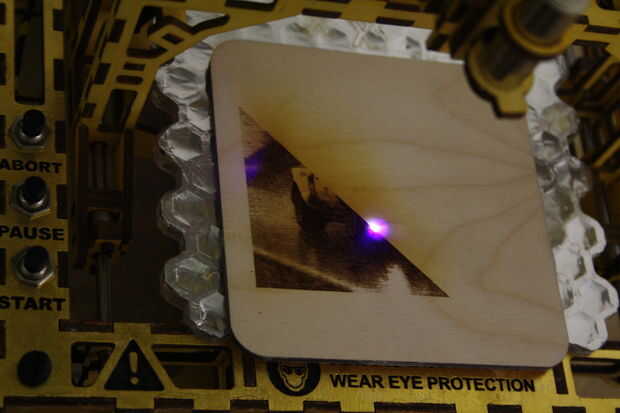

11 | Haga clic en iniciar.

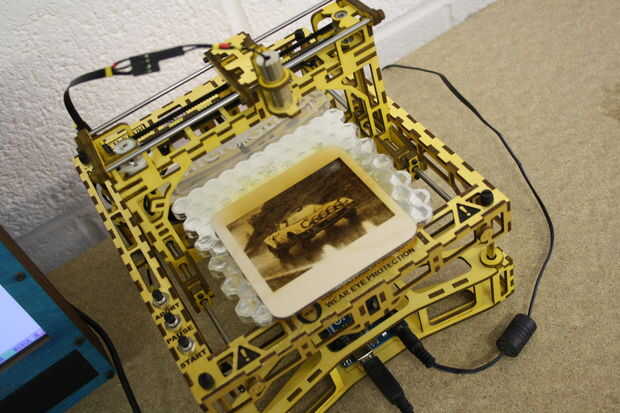

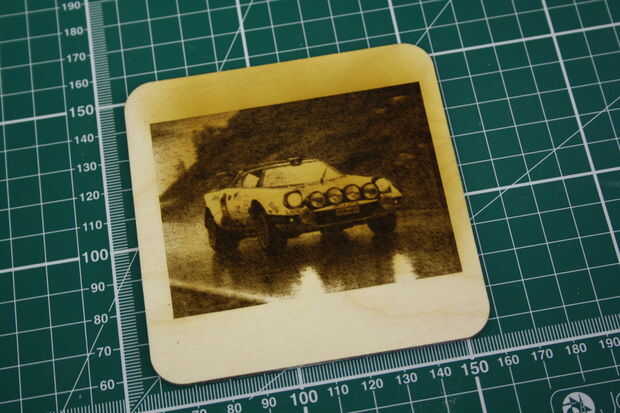

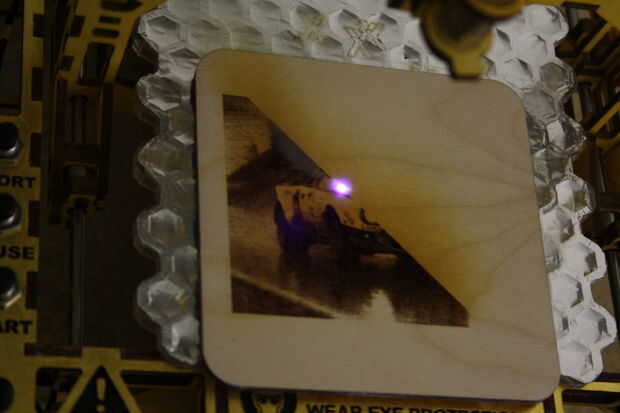

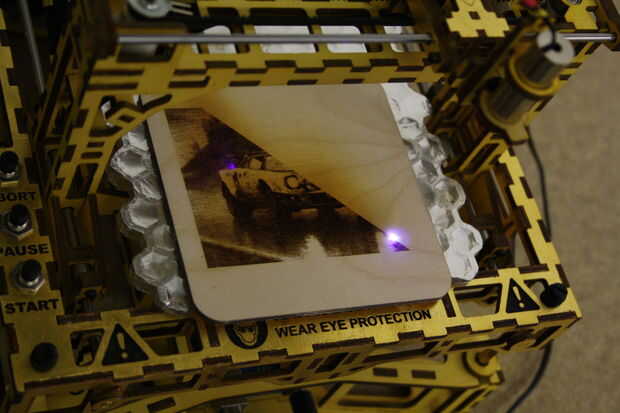

Tomó alrededor de 3 horas para grabar la imagen completa. La configuración puede ser cambiado un toyed alrededor con para aumentar la velocidad y el poder del grabado. También puede aumentar la resolución de la foto con el objetivo de producir un grabado de calidad superior.
El color amarillo de la madera contrachapada proviene el humo generado por el grabado. Voy a tener que experimentar ver es utilizando un ventilador de baja velocidad de aire a detener o reducir la tinción.
Se adjunta es el código de G utiliza para grabar la foto de la Stratos. Ampliará a 12mb cuando sin comprimir.
