Paso 2: Montaje de electrónica

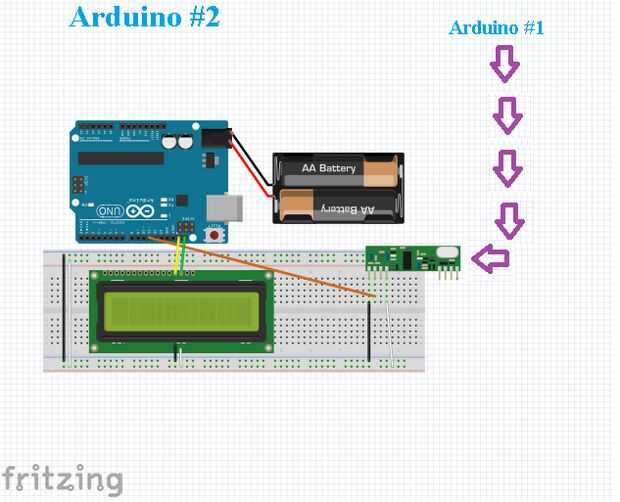

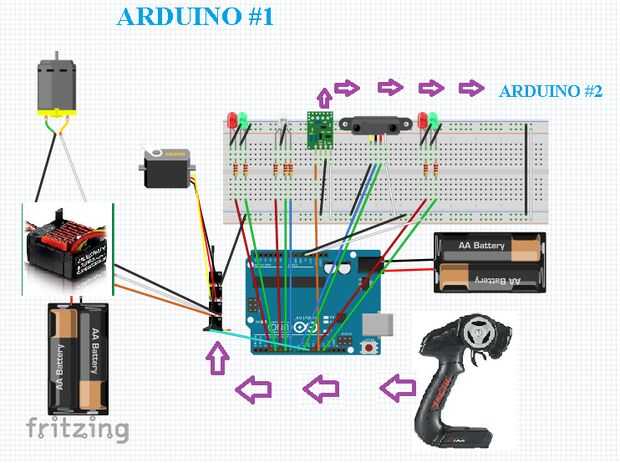

Montar los componentes electrónicos como se muestra en los diagramas de Fritzing conectado después de asegurarse de que tiene todos los elementos necesarios mencionados en la introducción de este proyecto.
Para asegurar que se haga correctamente voy a enumerar los Arduinos y alli las conexiones aquí:
Arduino 1:
PIN 3: Led 1 w resistencia de 220 Ohm
Pin 4: Led de 2 w resistencia de 220 Ohm
Pin 5: RGB LED rojo con resistencia de 220 Ohm
PIN 6: RGB LED verde con resistencia de 220 Ohm
PIN 7: RGB LED azul con resistencia de 220 Ohm
Pin 8: Echo Pin del Sensor de proximidad HCSR04
: 9 gatillo patillas del Sensor de proximidad HCSR04
PIN 10: Canal 3 pines de señal PWM
PIN 11: Led 3 con resistencia de 220 Ohm
Pin 12: 315Mhz transmisor
PIN 13: Led 4 con resistencia de 220 Ohm
Arduino 2:

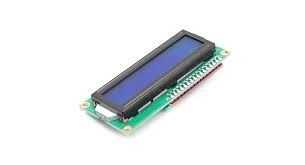

PIN DS: Conecte al Pin de recepción de la pantalla LCD
Dr. PIN: conectar con el conector de envío de la pantalla LCD
PIN 11: Conecte el receptor de 315 Mhz

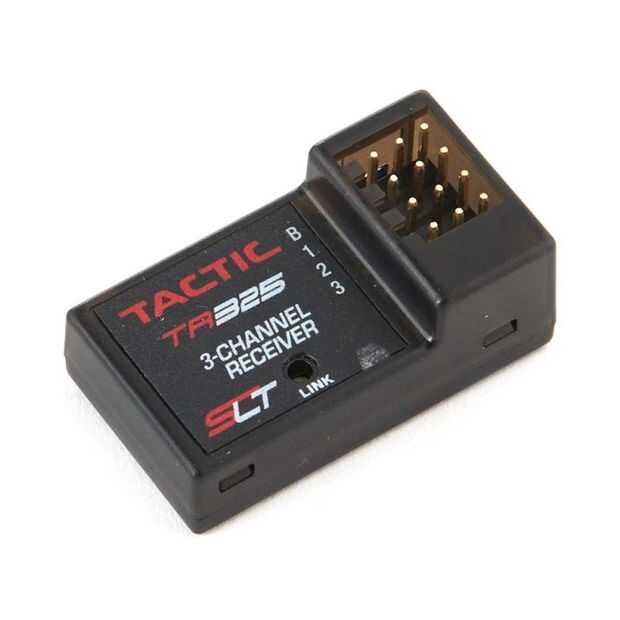

La parte más delicada de la Asamblea será en cuanto el receptor de la táctica. El canal 2 le permitirá fácilmente el servo a fijarse, lo mismo es cierto para la ESC en el canal 1. Aquí es donde se pone un poco complicado. Para el 3er canal dar una señal a nuestro arduino, el código requiere una tensión de referencia, y por lo tanto tenemos que usar el mismo suelo que utilizamos en nuestra configuración de arduino. En el diagrama de fritzing, verá que la toma de tierra enchufe para la batería de fila en el receptor se une a la arduino GND. Entonces puede colocar el perno de la señal del canal 3 al pin 10. Esto permitirá que el botón en nuestra táctica remoto comunicarse con nuestro arduino, e interactuar con las luces. (Ver paso de codificación).

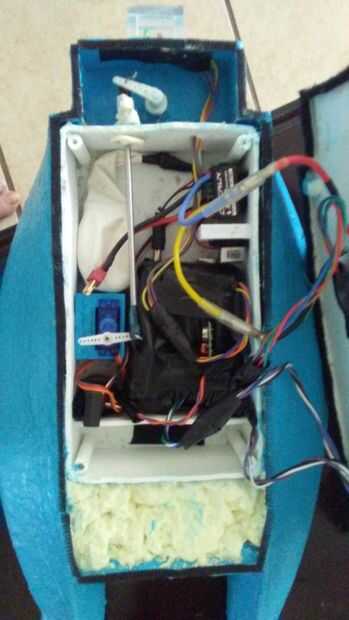

* En la foto final, se puede ver cómo arreglé la electrónica en mi proyecto. Recomiendo agregar un globo a la varilla de empuje del servo para evitar que entre agua en el box.* de la electrónica del
