El bebida-O-Meter (1 / 5 paso)

Paso 1: fuentes de

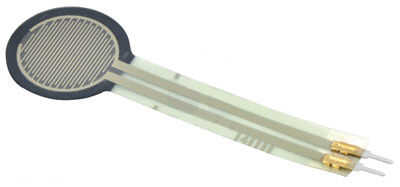

La pieza fundamental para este proyecto es el resistor sensible a la fuerza, o FSR.  Como se puede ver en la foto, el FSR consiste en alambres de enclavamiento (pero sin tocarla) conectados a los dos cables.  Puesto que los cables no están tocando en su estado tranquilo, es esencialmente un circuito abierto - el FSR teóricamente tiene infinita resistencia.  Como se aplica la presión, el FSR deforme gradualmente, causando estos cables para acercarse y tocar, bajar dramáticamente la resistencia.  Definitivamente te recomiendo revisar la documentación en la página del producto en Jameco - super cool e informativo.

Recibí toda la electrónica de Jameco, el acrílico de los plásticos del grifo y otras cosas de diversos (como las baterías y cables) de RadioShack.

Materiales:

• (1 x) 13 x 24 x 1/8" del acrílico del claro
• (2 x) verde LED
• (2 x) amarillo LED
• (2 x) LEDs rojos
• (1 x) comparador IC
• (1 x) puerta del NAND IC
• (1 x) sensible a la fuerza resistencia (Jameco)
• Protoboard soldable (1 x)
• (2 x) resistencias 1 de k
• (x 3) 680 k resistencias
• 56 resistencia de k (1 x)
• (1 x) resistencia de 6.8 k
• batería de 9V (1 x)
• conector de cable de batería de 9v (1 x)
• bandas de goma (2 x)
• varias longitudes de cable rojo, negro, blanco

Herramientas

• Cautín + estaño
• Cortadores de alambre
• peladores de alambre
• alicates pequeños
• cortador del laser (si usted quiere hacer la misma base - hay que más alternativas definitivamente si no tienes acceso a un cortador láser - ser creativas!)
