El bebida-O-Meter (4 / 5 paso)

Paso 4: montaje

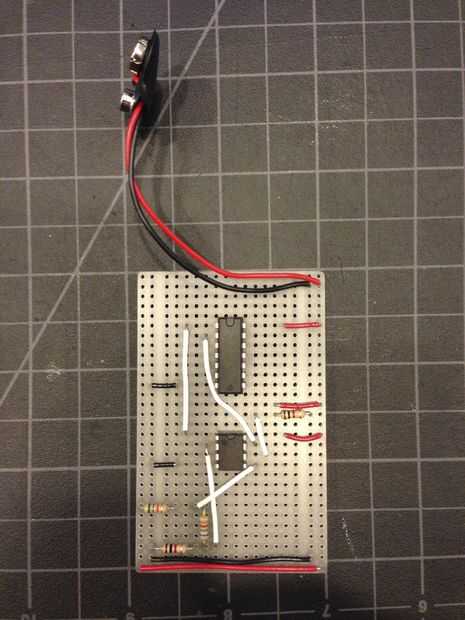

Circuit board

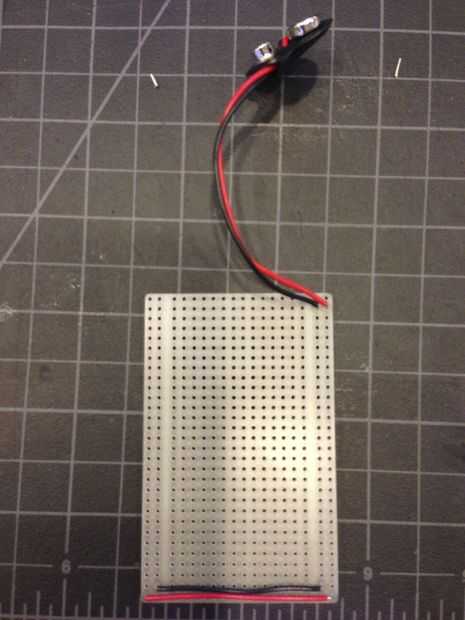

  1. Coge la placa soldable y fije el conector de la batería de 9V a las regletas en el lado y los cables de corriente y tierra al otro lado

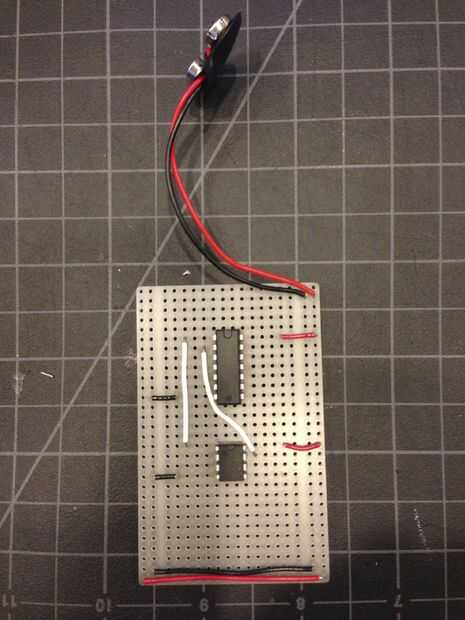

  2. La soldadura en el ICs - salí cuarto entre ellos con las filas central para el FSR - que es donde se alimentan hacia abajo de la capa superior así que asegúrese de no tenga que doblar demasiado
  3. Cables de corriente y tierra de las ICs
  4. Comparador de salidas a las entradas de la NAND

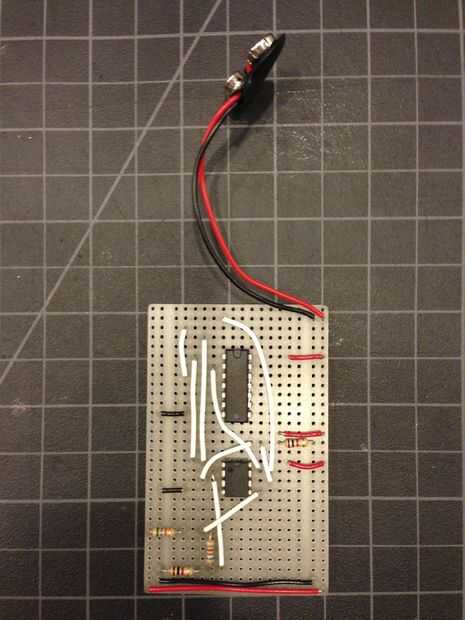

  5. Resistencias y la insumos comparador
  6. Resistencias LED

LED

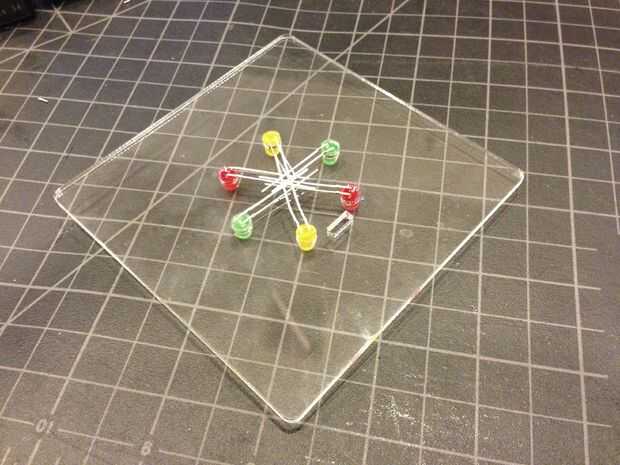

  1. Inserte los 6 LEDs en capa de LED inferior (con la ranura FSR) - usé una pequeña gota de pegamento para mantenerlas en su lugar como trabajé
  2. La curva lleva hacia el centro
  3. Alambre cada par del mismo color LEDs juntos en paralelo (recuerda la polaridad!)
  4. Conecte el terminal positivo de cada par de LED una resistencia de LED
  5. Cable del terminal negativo de cada LED a la salida NAND o comparador correspondiente

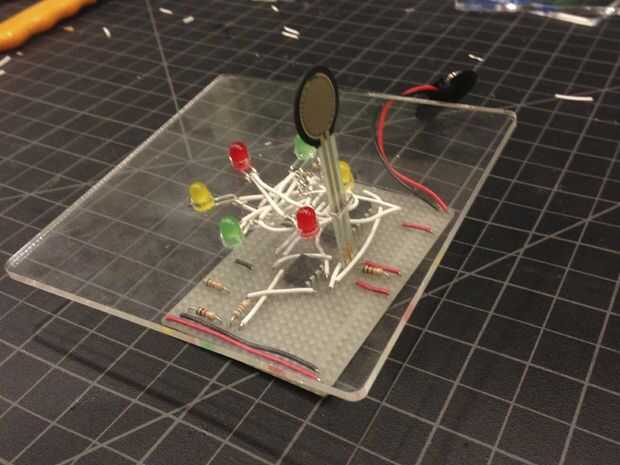

  6. Deslice el FSR por la ranura y soldar a la Junta - ser rápido ya que el calor puede dañar el FSR

Base

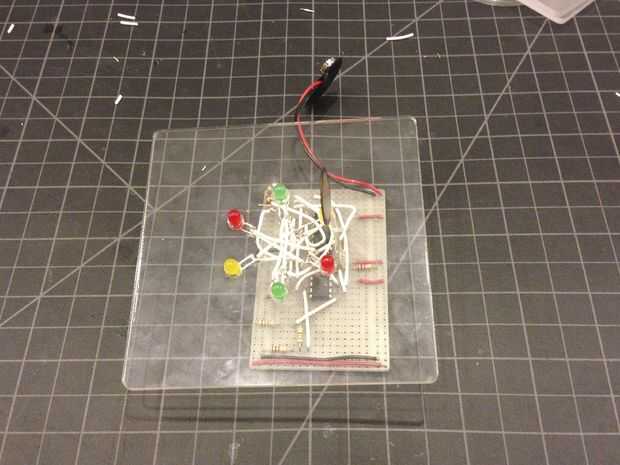

  1. Deslice la placa de circuito a través de una de las piezas del gran círculo y colocar esa pieza debajo del LED
  2. Apilar capas de batería/tarjeta y deslice dentro de la abertura
  3. Establecer FSR alineado con la abertura en la capa siguiente para arriba (puede utilizar pegamento para sujetar en su lugar)
  4. Endecha superior dos círculos grandes en la parte superior
  5. Adjuntar predeterminados FSR interfaz de goma pequeño disco acrílico y lugar sobre FSR
  6. Disco grande encima de pequeño disco

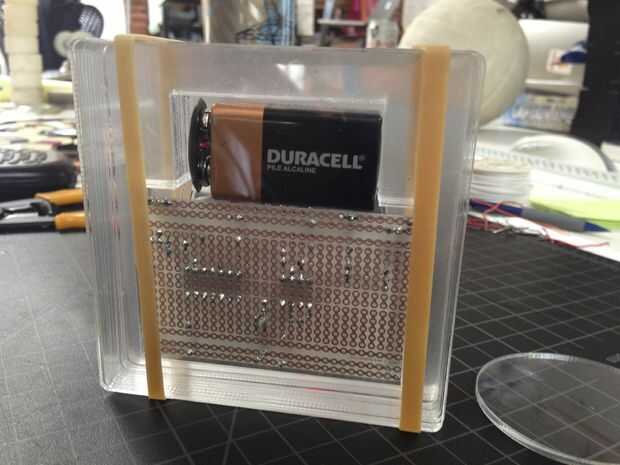

  7. Inserte la batería en la parte inferior
  8. Cierre inferior con capa inferior

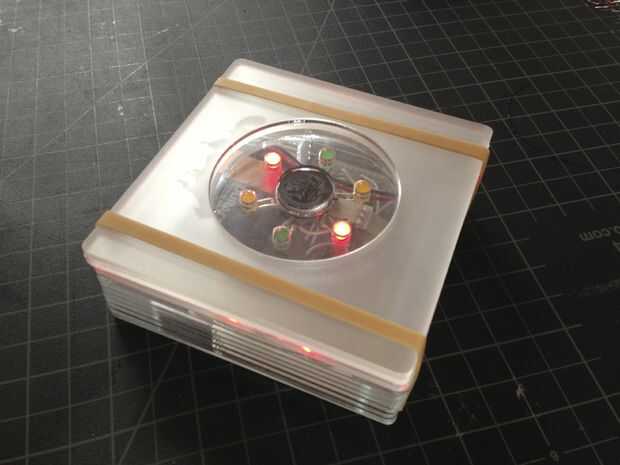

  9. Colocar bandas de goma alrededor de las capas, en lugar
