Paso 5: Sensores y ventiladores
de ahora en adelante se pondrá un poco difícil, pero usted puede hacer fácilmente.
.
tenemos los sensores de humedad para entrar en el suelo como adjuntar y separar el brazo de la planta de la maceta. Yo les aseguró junto con un palillo y algunas cintas, de esta manera no separar demasiado lejos uno del otro. siempre está cerca de 0.5" de apart.
.

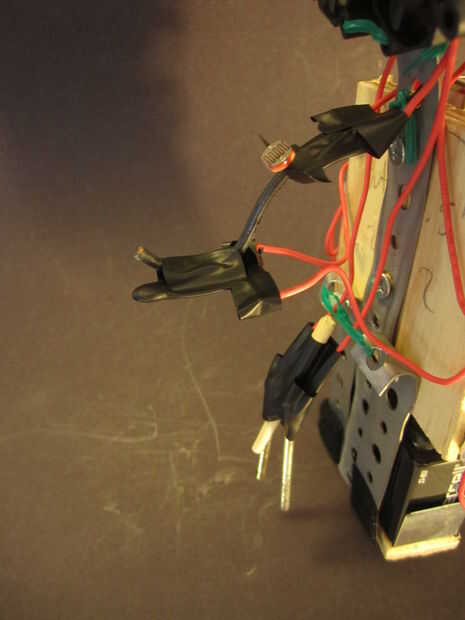

los sensores de luz y temperatura se mantienen bastante en aire con un grueso trozo de alambre que encontré. Fácilmente puedo doblar y oriéntelos para mejor lectura.
.
todos los 3 de estos componentes se conectan a la protoboard mini y al arduino. puntas de prueba de la humedad y fotorresistencia tienen resistencias de 220 ohmios y el sensor de temperatura tiene una resistencia de 10 ohm.
.

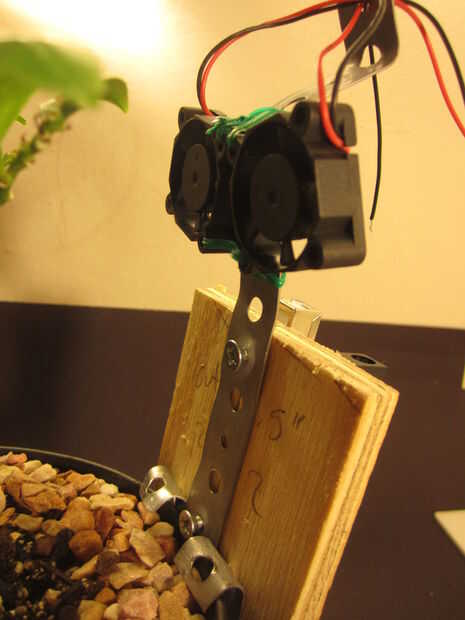

los aficionados también tienen una resistencia de 10 ohmios, aunque me gustaría hacerlo un poco más, tal vez 20-30ohms. debido a esta resistencia estaba poniendo demasiado cachondo.
.
por favor lea los proyectos legendario garduino para obtener una idea más clara sobre como conectar todo y cómo/por qué trabajan;
1. Garduino actualización, ahora con Twitter más! por natantus
2. aqua Mini Garduino por mcmcccarthy
3. Aruduino de alexgreen00 de jardinería
4. Plantduino invernadero por clovercreature
.
mi diagrama de cableado y código se proporciona en los siguientes pasos... >
