El brillante maletín de Pulp Fiction (7 / 10 paso)

Paso 7: Conecte el LED, el interruptor y las pilas

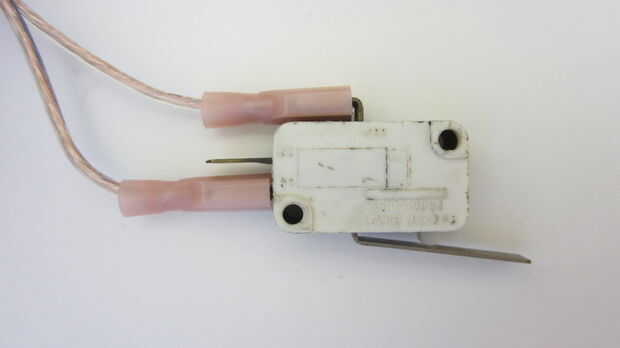

Tomar dos trozos de cable aislado que son cada uno de aproximadamente dos pies de largo. Luego tira el aislamiento de los extremos. Si está usando un par de cables que están fundidos juntos (como cables de altavoz), luego separar por varias pulgadas en los extremos. Conecte un cable a cada uno de los terminales del interruptor. Si el conmutador tiene más de dos terminales conectan uno a la terminal normalmente cerrada y otro para su terminal común. Cualquiera puede soldar los cables a los terminales directamente o puede utilizar un par de rápida desconecte conectores.

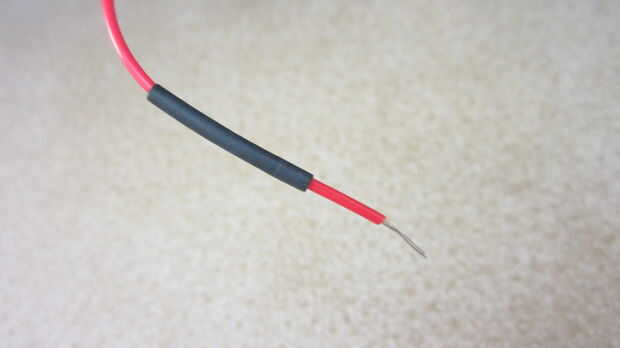

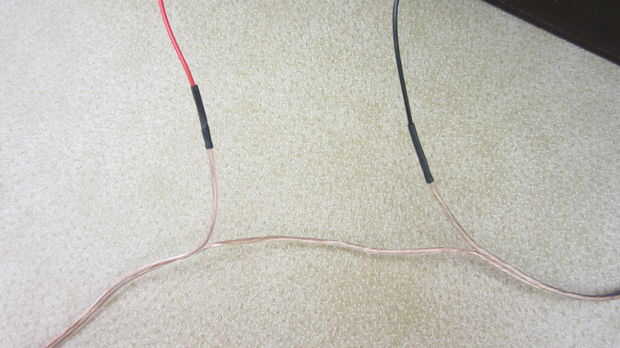

Cortar uno de los cables cerca de su punto medio. Luego separar y pelar los extremos. Conecte uno de los extremos cortados a cada uno de los cables de dos extremos de la batería. Una vez más utilicé tubería encogible para aislar las conexiones.

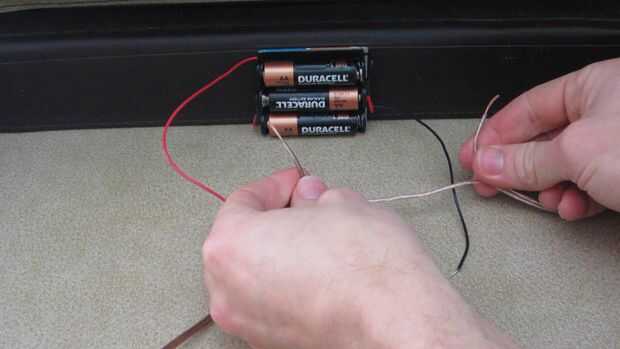

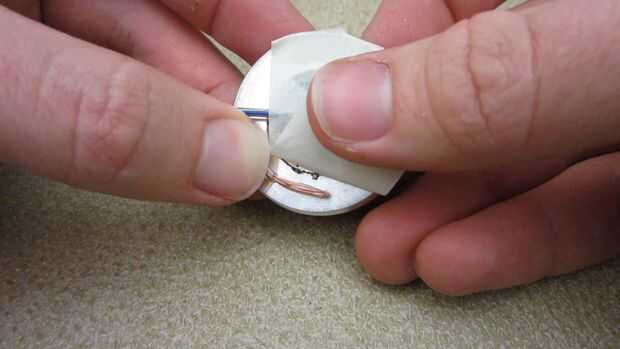

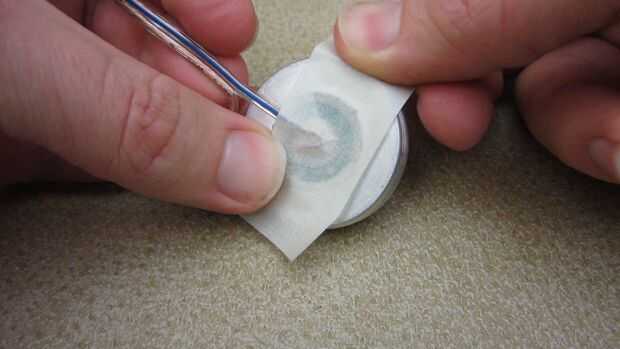

Por último usted necesita conectar el extremo libre de los cables a la Asamblea de LED. Toque los cables a los contactos en el conjunto de LED para verificar la adecuada orientación. En la mayoría de los casos tienes que soldar los cables para hacer una buena conexión. Pero para un prototipo, sólo grabó los cables. Así que fácilmente podría hacer cambios más tarde.

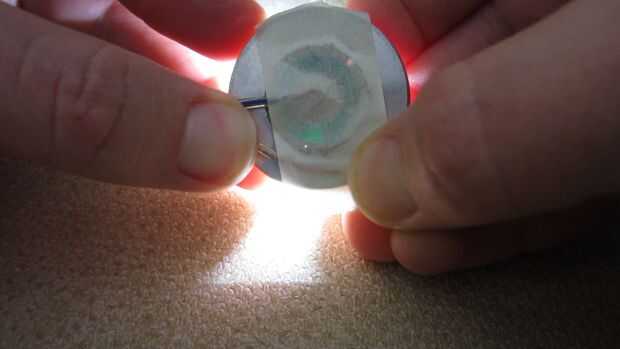

Ahora probar el circuito presionando el botón. La luz debe ser cuando el botón es apretado y cuando no se pulsa el botón.
