El caimán de proyecto (4 / 7 paso)

Paso 4: Componentes eléctricos

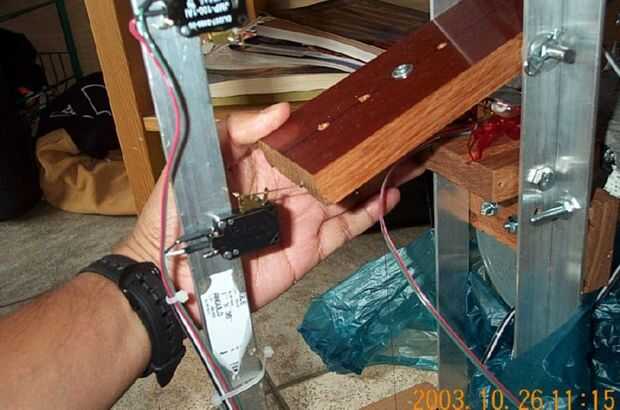

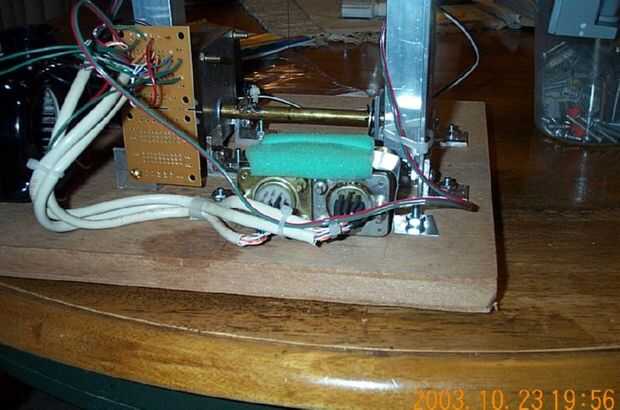

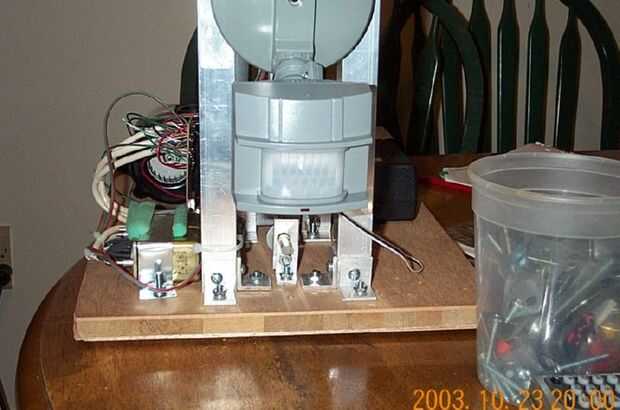

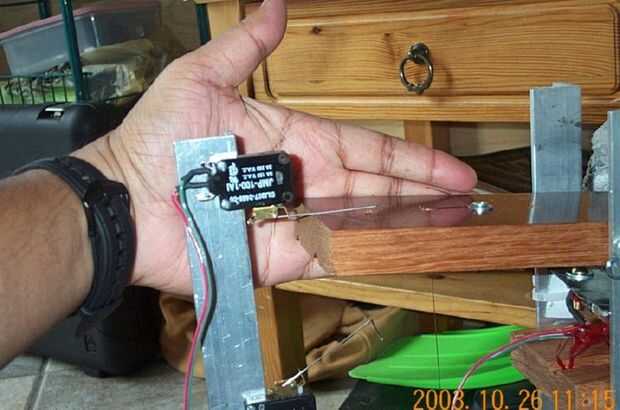

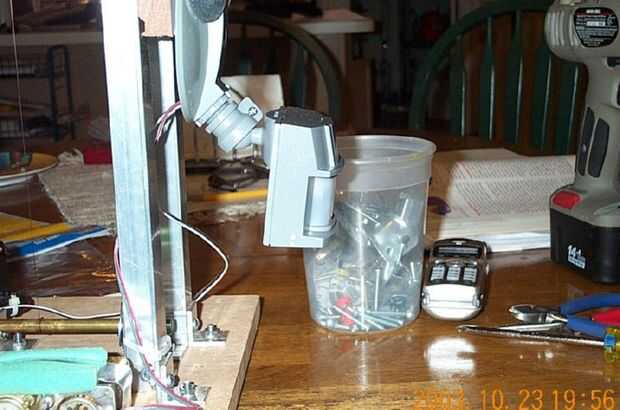

Para un entusiasta electrónico diseño un movimiento sensor probablemente será una brisa. Sin embargo, tuve que encontrar una solución barata sin que sea un gran proyecto como el eje del motor. Cogí un kit de detección de movimiento baratos luz del barrio Home Depot por $15. Usted pudo haber visto el uso de estas luces fuera de los garajes. Allí participó un pequeño reto. La unidad, como se la despacha desde el factor debe encender o apagar una fuente de 110 voltios AC. Si te fijas en mi esquema, no necesitaba el sensor de movimiento que me suministro de un normalmente abierto () salida de tipo pulsador. Esto necesita algunos hacking. Así que abrí la unidad del sensor. La unidad del sensor es bastante simple. La electrónica activa o desactiva un relé. El relé es un solo relé contacto normalmente abierto. En el circuito, el hilo caliente (negro) fue conectado a un extremo del interruptor de relé. El otro extremo salió como un hilo rojo. Obviamente cuando se detecta el movimiento de la bobina del relé se enciende el interruptor y proporciona jugo mediante el cable rojo. Yo corte con cuidado la tira de cobre laminada en tablero del circuito impreso, que se conecta el cable caliente a un extremo del interruptor de relé normalmente abierta. Usando un multímetro, revisar y volver a comprobar el contacto para asegurarse de que no estaban conectados. Soldar un cable verde hacia el corte del interruptor de relé y lo llevó fuera de la unidad del sensor. Por lo tanto, la unidad tiene ahora cuatro hilos que salen de él. Los cables blanco y negro proporcionan el AC de 110V a la unidad para que funcione. El rojo y el verde proporcionan los contactos del interruptor abierto y cerrado, que necesitaba para activar el arranque del motor.

ADVERTENCIA: debo advertir a los lectores, lo que hice fue muy arriesgado. Un error y se la tierra que el lado caliente de la CA de 110V que sale el cable verde que causan descargas eléctricas y posible muerte.
