Paso 8: Lite para arriba!

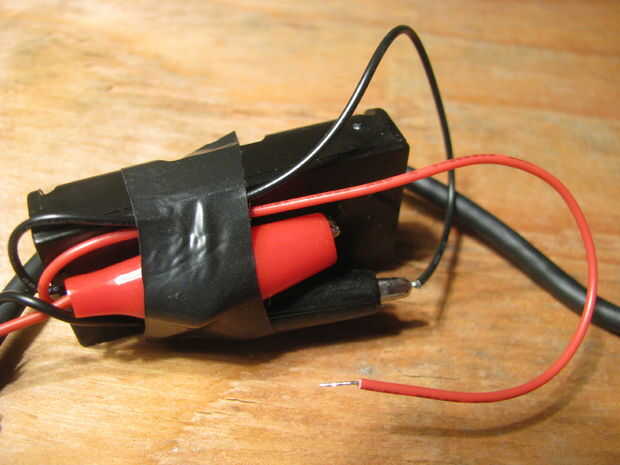

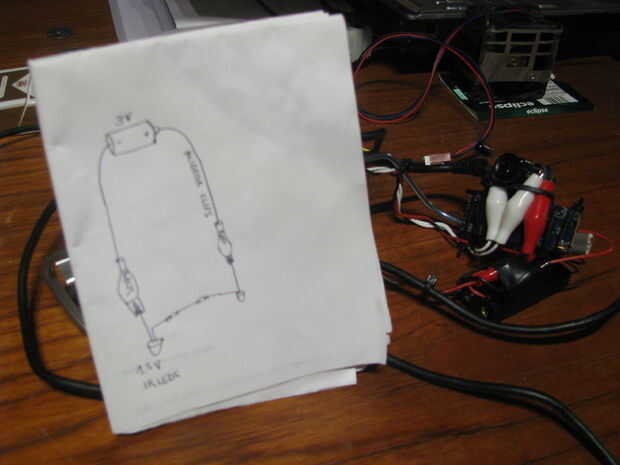

El circuito es un circuito de serie simple de 3 volt con dos LEDs de infrarrojos y una fuente de alimentación (vea el circuito de servilleta dibujo debajo para más detalles). Conectar una pinza, preferiblemente un rojo uno, al poder conducir desde el portapila. Conecte el otro extremo de la pinza a la pata positiva de uno de los LEDs de IR. Conectar la otra pinza, preferentemente blanco o amarillo, a la pata negativa del LED IR mismo y a la pata positiva del LED IR segundo. Por último, conectar una pinza, preferiblemente negro, a la pata negativa del LED IR segundo. El otro extremo de la pinza cocodrilo negra debe conectarse el cable negativo desde el portapila.
Usted puede probar para ver si los LEDs IR son funcionando por mirarlos con más típico punto y disparar las cámaras. Si son sensibles a la luz IR, debería ver un resplandor suave de ambos LEDs.

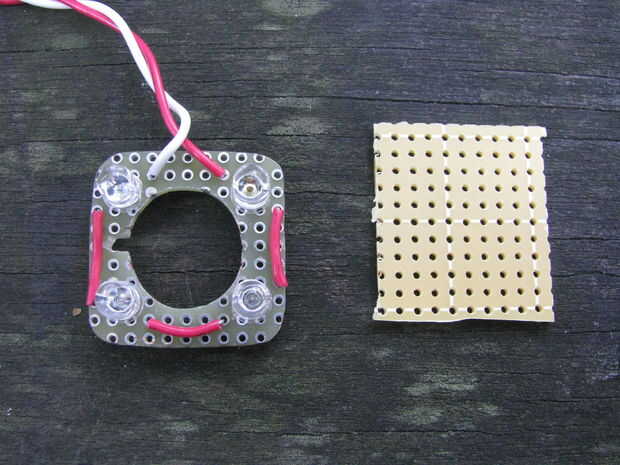

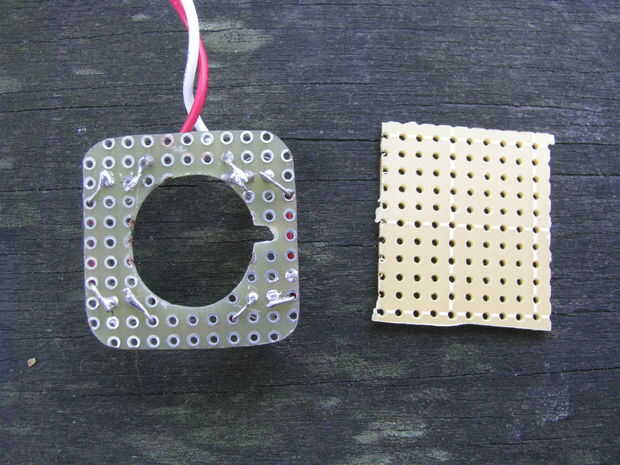

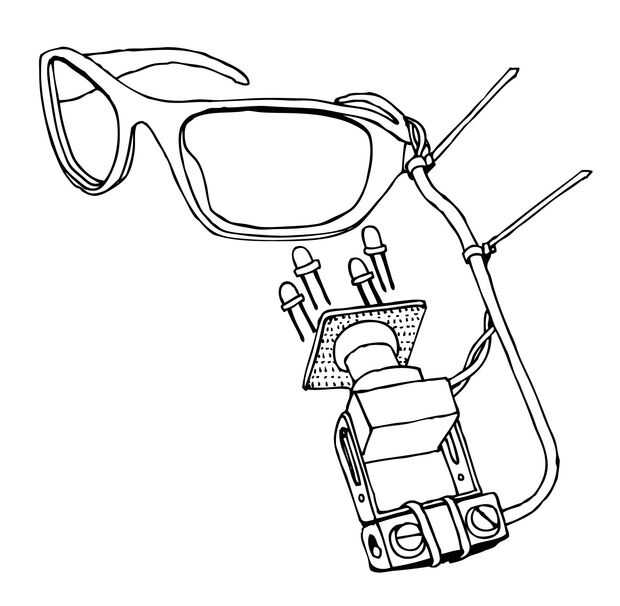

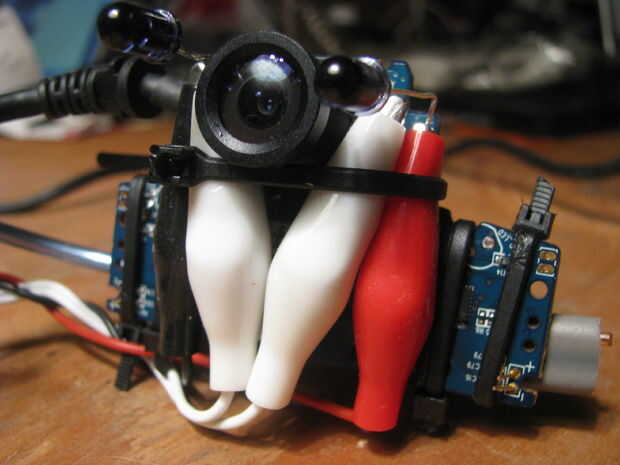

Envuelva el exceso de cable, alambre de atar los cocodrilos en el brazo de los lentes y la armadura de la cámara. Puede utilizar abrazaderas de alambre para sujetar las pinzas al frente de la cámara. Curva los LEDs de IR para que apunten en la misma dirección que la cámara, doblado en hacia el ojo. Asegúrese de que las patas del LED no toquen entre sí o cualquier parte de la placa de circuito de cámara. Puede utilizar cinta aislante para evitar que todos los componentes metálicos aislados eléctricamente uno del otro. Es probable que usted tendrá que ajustar los LEDs IR cuando usted está mirando el ojo en el software cambiando para conseguir una iluminación fuerte que elimina las sombras creadas por los párpados, pestañas y marco cámara.
