El cargador de baterías "Reverse Joule Thief" (4 / 6 paso)

Paso 4: Prueba de la célula Solar

Si usted, como yo, ha recogido las células solares de busted luces de jardín, es importante elegir uno que tiene un buen rendimiento.

Es una prueba sencilla llevarlos hacia fuera en un día soleado y medir la salida con un voltímetro que tiene resitor de 100 ohmios a través de la + y -. Esto pone una carga en la célula Solar y le dará una idea de cómo 'potente' que es.

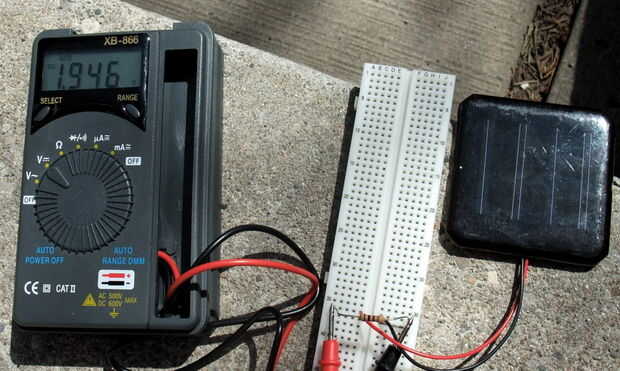

En esta foto, el medidor muestra casi 2 voltios en un tono ligero. Utilizando ley de Ohm, sabemos que 20mA (2 voltios / 100 ohmios) también está fluyendo de la célula, y se trata de los valores que vamos a utilizar para el diseño de nuestro circuito.
