Paso 10: El mango: Centro de diseño de sección
Tomó unos cuantos prototipos de prueba y error para determinar la longitud necesaria para la sección central de la manija. Sabía que era la distancia entre los centros de correos 3", pero no estaba seguro de cuánto espacio era necesario para el mecanismo de bloqueo previsto... resultó 1 7/8" trabajó muy bien.

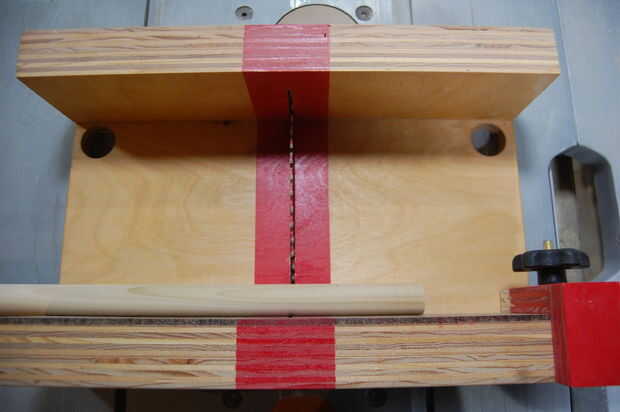

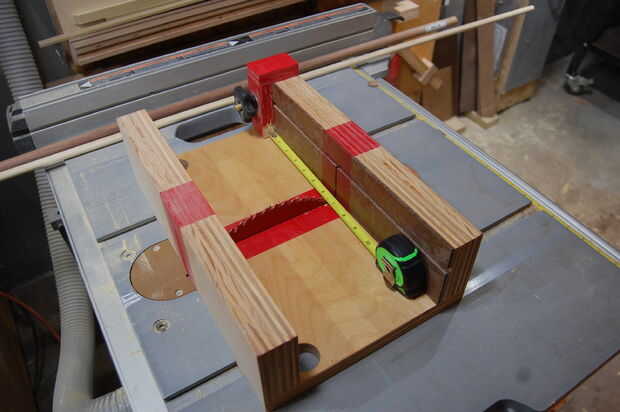

3" post a post + 1 7/8" a cada lado = 3 + 3 3/4 pulg. = 6 3/4"El mango está hecho de un taco de 1" y corte a la longitud utilizando una piezas pequeñas Cruz trineo corte en la Sierra de mesa.

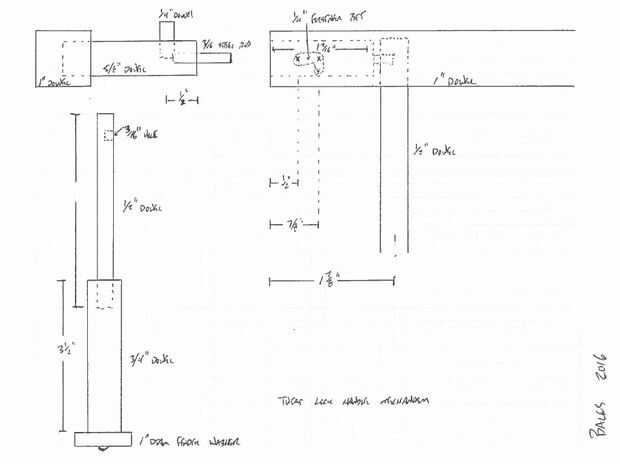

He añadido mi diagrama/el bosquejo de cómo funciona este mango como un archivo jpeg a este paso.
Agujeros de poste

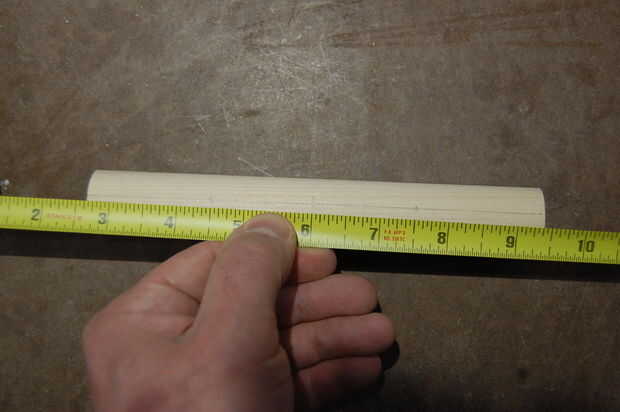

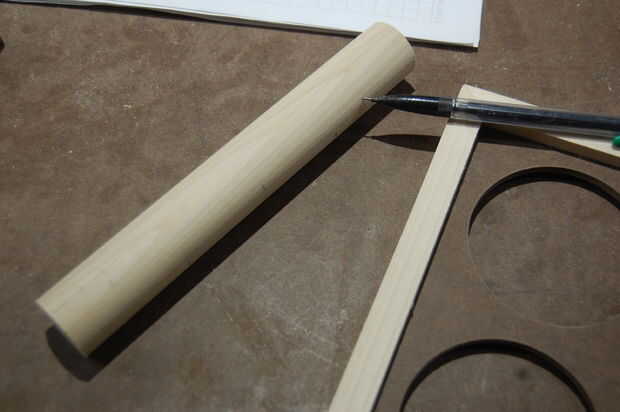

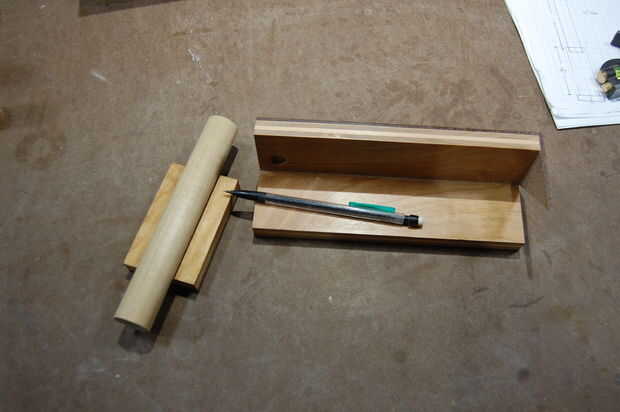

Me encontré una línea de longitud de la espiga por lo que sería capaz de perforar dos post en la misma tangente. Lo hice sosteniendo la espiga en mi mesa de trabajo, elevando un lápiz un poco y funcionando la línea. A continuación, encontrar el centro de esta línea (3 3/8") y luego hizo una marca de 1 1/2" a la izquierda y derecha de ese lugar.
Ubicaciones de las ranuras

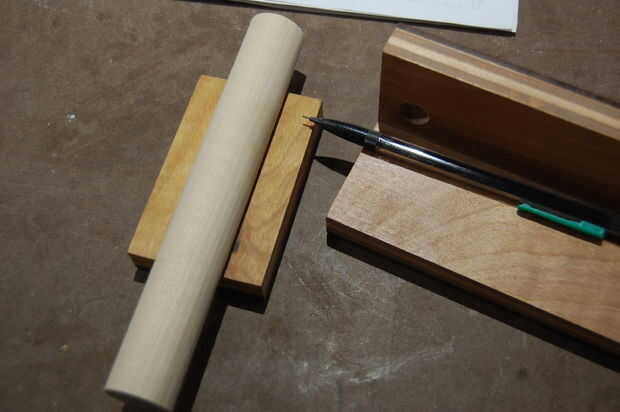

Quería marcar dos tangentes más, 90 grados a la izquierda y derecha de la primera... o lo suficientemente cerca para mi ojo al menos. Me puso el pasador en un bloque en V con la primera línea hacia abajo y uno de mis indicadores de DIY utilizan para elevar mi lápiz, por lo que podría golpear la línea.

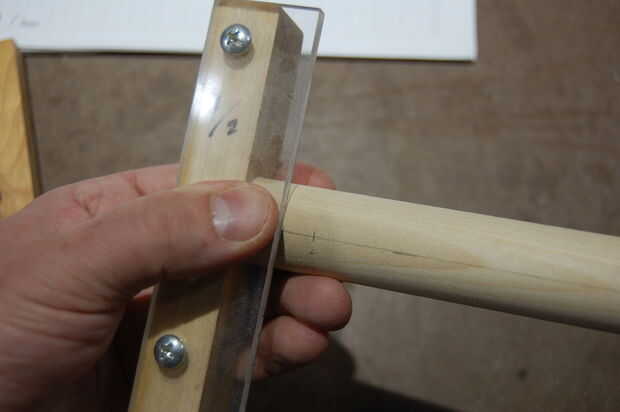

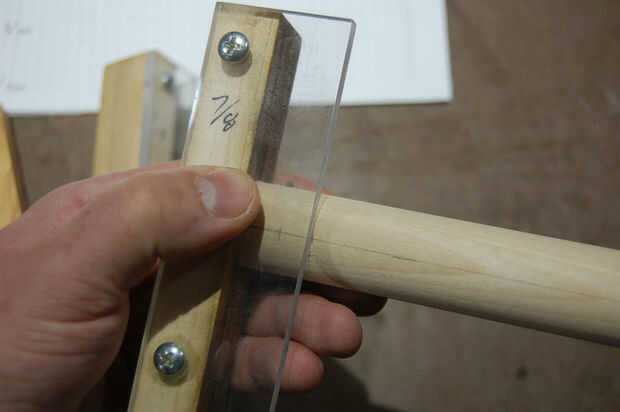

Ahora que tenía estas líneas derecha e izquierdas, que necesitaba hacer dos marcas más en el borde izquierdo de cada lado... uno en 1/2" y uno en 7/8". [Fotos #9 y #10]
Centro del pasador

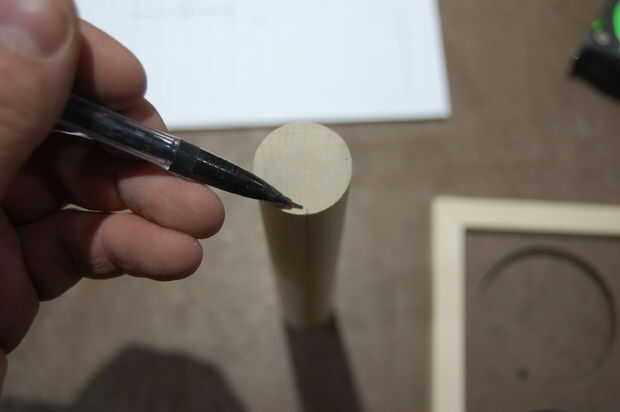

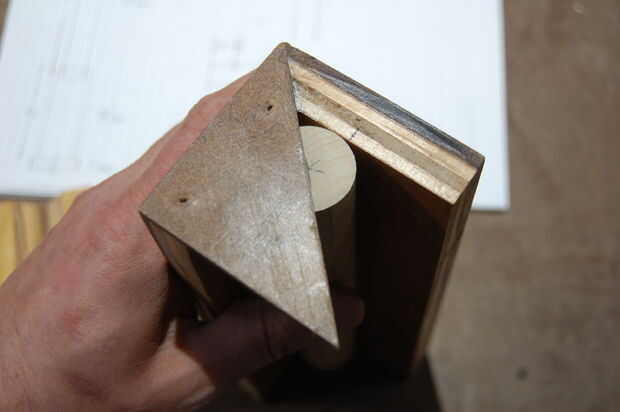

Usé mi buscador de centro de taco para marcar el centro en ambos extremos de la espiga.
