El casco verde (Energía Solar, casco bici iluminado, a prueba de agua.) (5 / 6 paso)

Paso 5: cableado

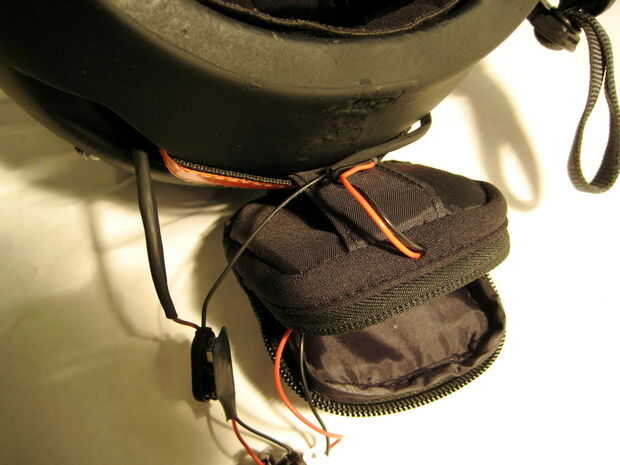

he probado 3 diferentes tácticas para la celebración de las pilas de apoyo. Primero traté de envases de plástico sólidos para sostener carteras cuando camping/rafting. Yo iba a montar directamente al casco, pero puede el tomar las baterías fuera del contenedor. Tras separar los casos y un montón de pegamento, resultó no de la manera que quería ir. Así que encontré el estuche blando poco a Velcro, mucho mejor. Podría incluso ser menor.
De cualquier manera, el cableado es bastante simple ya que no existe ningún chip.

1. obtener los seis blancos y seis alambres negro torcidos juntos.

2. Ponga en algunos, como 4 pulgadas de la tubería del encogimiento.

3. soldadura y cinta aislante alrededor de 8 pulgadas de alambre rojo y los cables blancos, cable negro a los cables negro.

Soporte de la batería a la conexión del panel

Uso los cables negro y rojo que vienen con el soporte de la batería para conectar a los cables del panel solar que mantenía esclavizados juntos puesto que pensé que tendría las baterías con el panel en su mayor parte, pero usted puede poner cualquier tipo de conexión. Vas a necesitar una extensión de cable, para que dos empalmes de la soldadura.

Pasé de 4 AA de 3AAAs porque funcionaba bien y fue la luz. Creo que necesita de una resistencia de 150 ohm si te fuiste con de 4AA porque fundió un foco o dos.

1. Corte el cargador 4AA que vino con los paneles. (o si no te importa el peso. Pero ten cuidado con los vatios, pueden soplar LEDs)
2. soldadura de 8" de alambre rojo y negro a los cables del panel. De la cinta.
3. Ponga unos 8" del encogimiento de la tubería sobre el empalme, cerca del panel.
4. ejecutar los cables hacia arriba en espera de la caja de baterías para los teléfonos del oído.

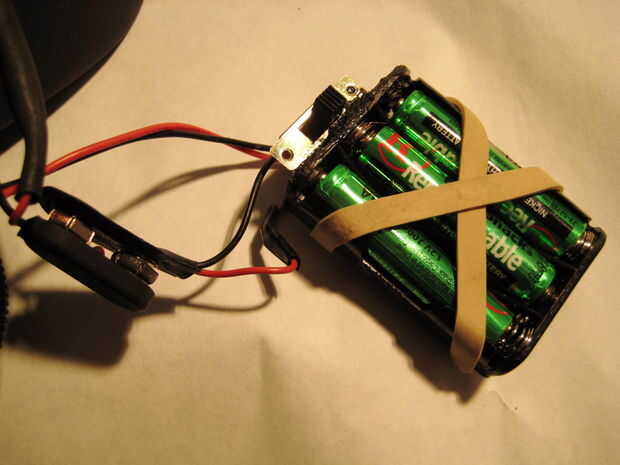

5. soldar los cables y cinta de soporte de la batería AAA.

Interruptor de alimentación y
Ahora tenemos el poder de las luces y poner un interruptor en. Puede utilizar una variedad de interruptores y de los casos aquí, pero aquí es lo que hice.

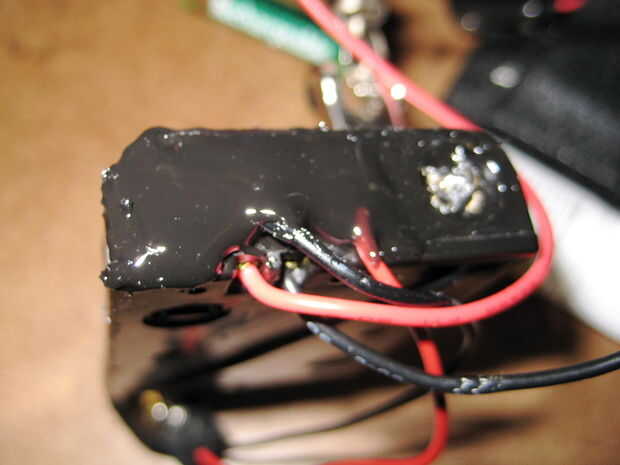

1. cuidadosamente había soldado rojo y los cables negros de un clip de batería estándar de 9 voltios en el compartimento lleva en el mismo lugar los cables que vinieron con él conectado. Sin embargo, puesto que utilizan clips de la batería de 9 voltios detactable, soldado de rojo a negro y negro a rojo y tenga cuidado de no derretir el plástico. Hice y tuve que comprar otro titular. Cubrir todo con negro Mostrar Goo. Déjelo secar.

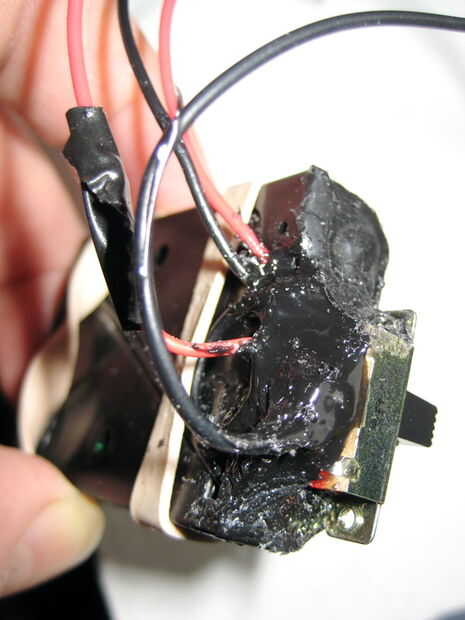

2. montar el interruptor con... usted lo adivinó - negro zapatos Goo! Tenga cuidado de no pegar el interruptor aunque. Tuvo que estar parado alrededor de moverla cada vez i mientras que hasta el Goo. Usted podría pegamento también estupendo, pero que arruinó un interruptor para mí.

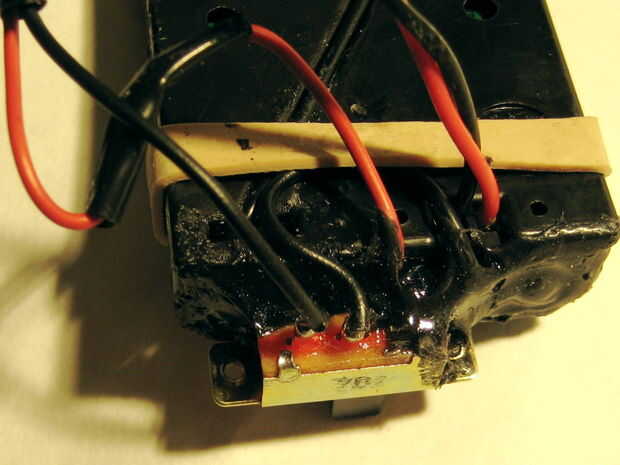

3. Corte el cable negro y cable al conmutador en el extremo del clip de 9 voltios y el extremo del caso de la batería. Soldadura, con más negro zapatos Goo!
4. una vez está todo conectado y funciona, pistola de calor el tubo para apretar alrededor de los cables.
