Paso 7: El Sketch de Arduino UNO IR transmisión y el código

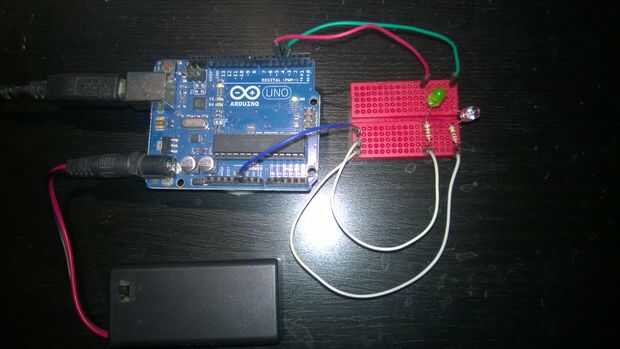

El circuito de Arduino como se muestra en las imágenes es bastante simple para este sistema y por lo tanto, se describe brevemente:
- El Descolorido IR LED debe conectarse al PIN Digital 3 en UNO - este es un requisito de la biblioteca IRLib Arduino
- Las razones se describen en mi anterior IBLE de clonación de un control remoto en la sección relacionada con la biblioteca de IRLib
- El LED verde de conectado al PIN Digital 4 es un indicador visual que se ilumina cuando la ONU ha recibido todas las secciones del código IR desde el cliente de Python en la Raspberry Pi.
- Tener esta luz LED voluntad confirmar que está funcionando la comunicación Serial entre el Pi de la frambuesa y la ONU

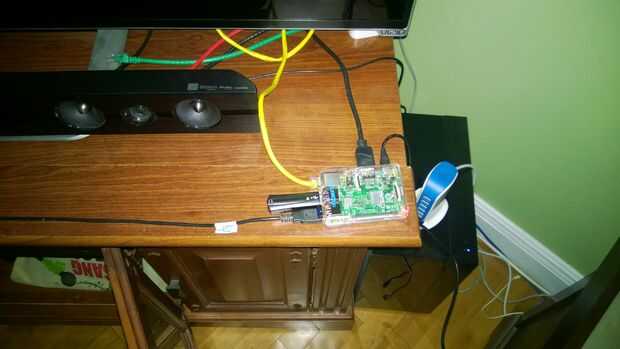

- Para permitir la comunicación Serial, la ONU está conectada a la frambuesa Pi mediante el puerto USB
- El adjunto Arduino Sketch es comentado suficientemente para describir su función
- Los comentarios en la parte superior del código también describe cómo el circuito necesita ser cableado
NOTA

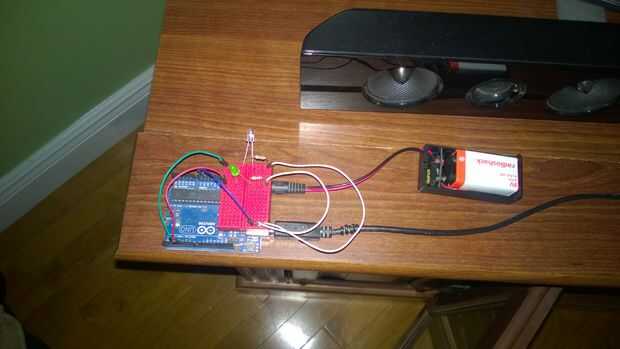

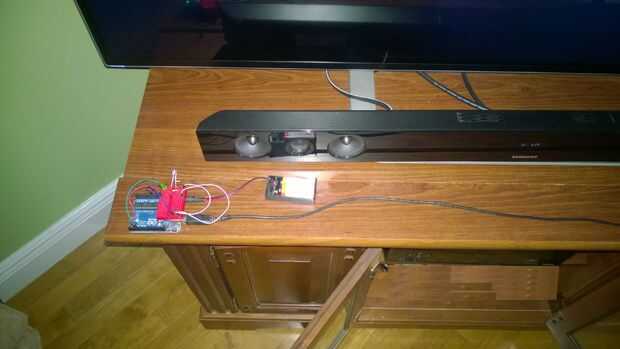

Además, una batería de 9V extra está conectada a la entrada para alimentar suficientemente el LED infrarrojo por lo que puede transmitir el código de infrarrojos en el dispositivo de destino (el monitor LED de Samsung en esta demo) de CC de UNOs
En la práctica, el Arduino y el Pi podrían conjuntamente conectarse a un concentrador USB lo suficientemente fuerte para conducir el Pi, el Arduino y también transmitir una fuerte señal vía el LED IR
