"El cerebro" externo disco duro y ligero de la escultura (4 / 11 paso)

Paso 4: Iluminando el cerebro

Había dos aspectos principales de la iluminación del cerebro.

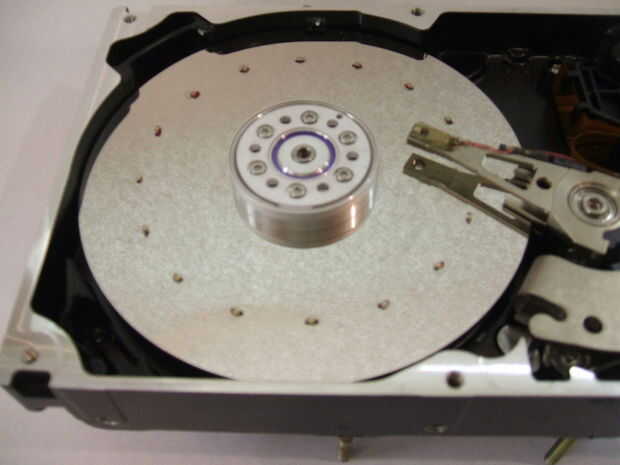

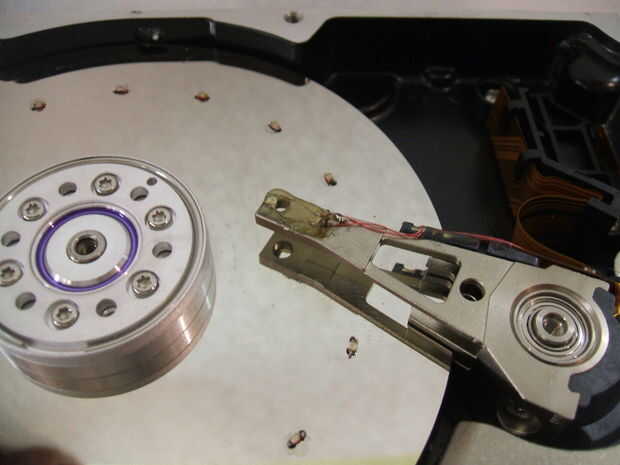

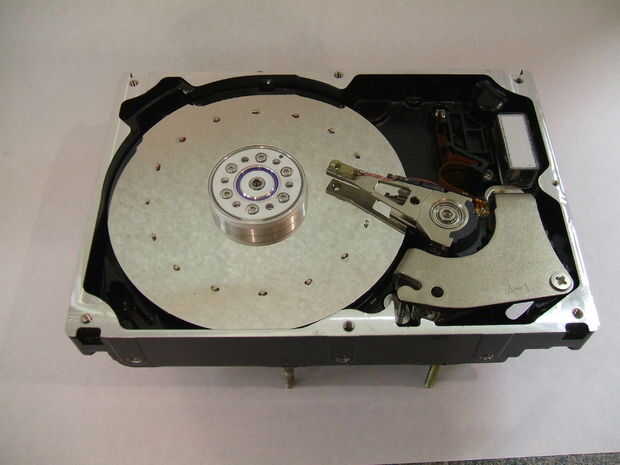

1) un 'dummy', abierta y central-unidad de disco duro tenía 12 LEDs alrededor de la circunferencia del plato fijo 'rota'. Podrían iluminar los LEDs en secuencia para simular la rotación. LEDs de alto brillo también se agregaron en el extremo del brazo exploración que quedó 'operativo' porque su solenoide fue mantenido y cableado para su uso. (Esta 'función' resultó para ser un poco de una pérdida de tiempo, porque el hemisferio superior de plástico oculto este detalle.) Además, algunos LED ilumina la parte inferior del plato y la parte inferior de la 'dummy' disco duro sí mismo. Mucho trabajo fue en la adaptación de esta unidad de disco duro - principalmente en la fabricación de todas las conexiones invisibles - el cableado estaba muy apretado!

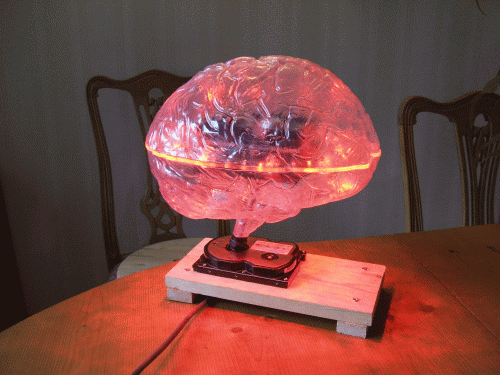

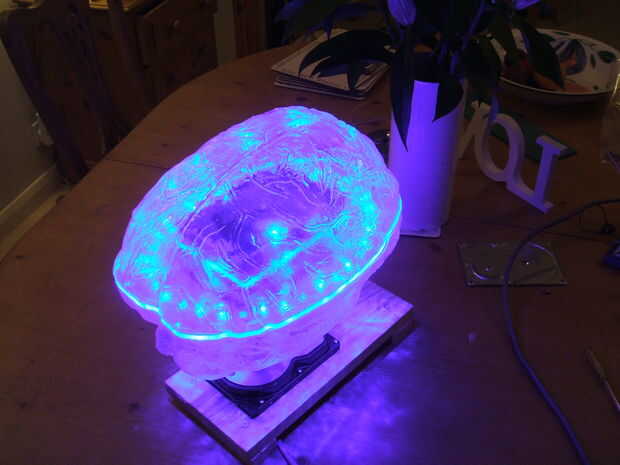

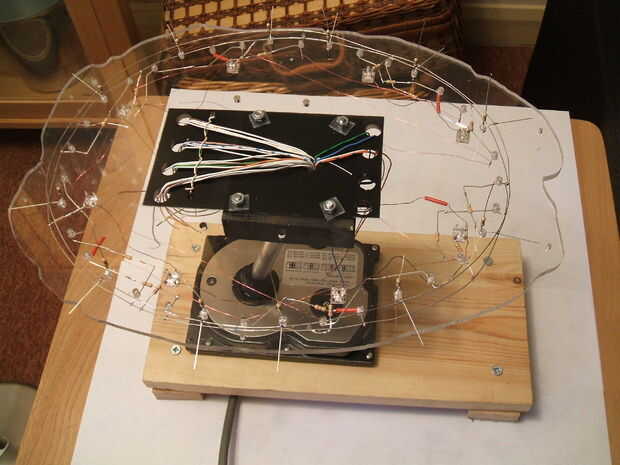

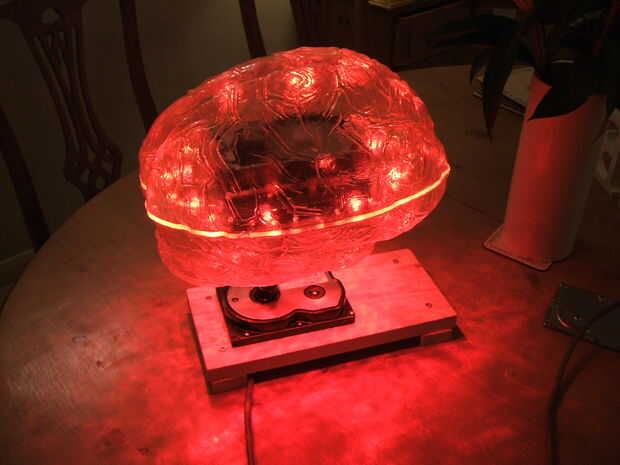

2) 52 leds de alto brillo en 6 grupos fueron fijados a la placa de acrílico de 5 mm que dividen el cerebro en el Ecuador. Tres grupos de LEDs azules y tres grupos de rojo. Algunos fueron conectados por lo que podría se secuenciaron, para mostrar el movimiento alrededor del Ecuador del cerebro, más se encendían como grupos completos. Aproximadamente la mitad fueron vendida un 'ultrabrillante' y la otra mitad como 'superflux'. Más LEDs fueron dirigidos hacia arriba e iluminan el hemisferio superior, algunas fueron dirigidas hacia abajo para iluminar el hemisferio inferior.

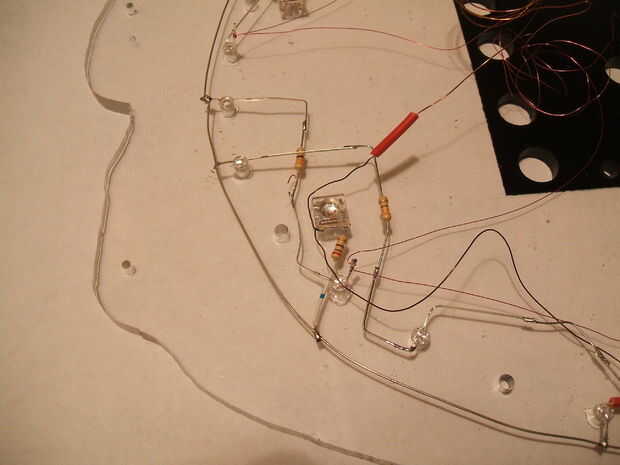

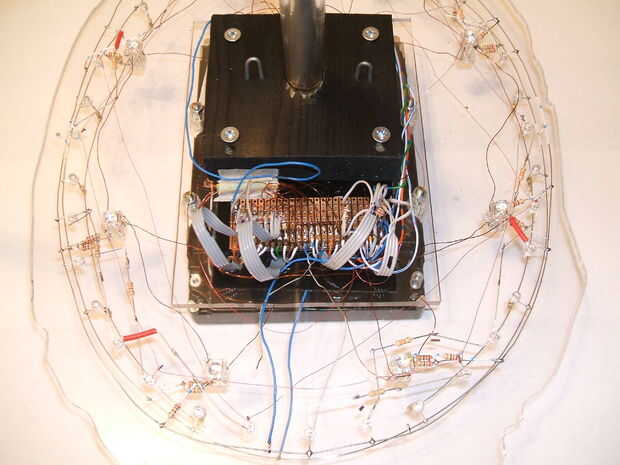

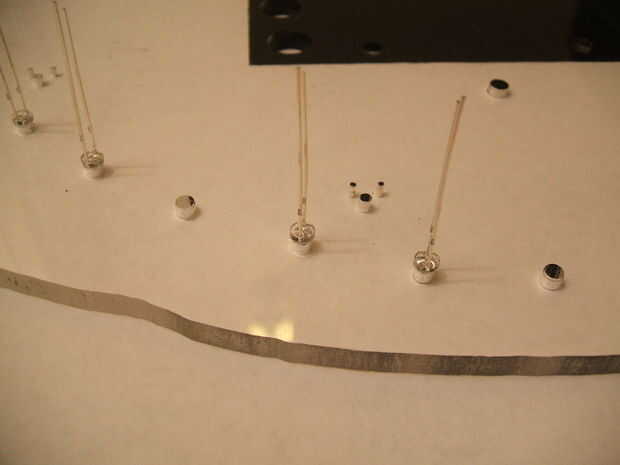

Los LEDs se consolidada en los agujeros con una gota de pegamento transparente. Los cables de LED se llevó a cabo informalmente con alambre muy fino que no podía ser visto a través de los hemisferios translúcidos. Estos alambres finos fueron conducidos hacia el centro de la hoja de acrílico y se reunieron en un trozo de placa perforada (Veroboard) antes de ser conectado al cable principal mult-filamento que alimentan los LED de los tableros del circuito impreso tres en el pedestal de abajo.

Todos estos LEDs fueron conducidos por tres placas de circuito impresos, cada uno con un microcontrolador PIC (ver paso posterior).
