"El cerebro" externo disco duro y ligero de la escultura (6 / 11 paso)

Paso 6: El control de circuitos impresos (PCB)

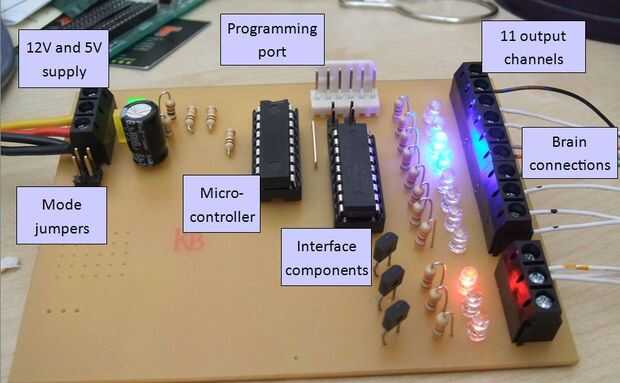

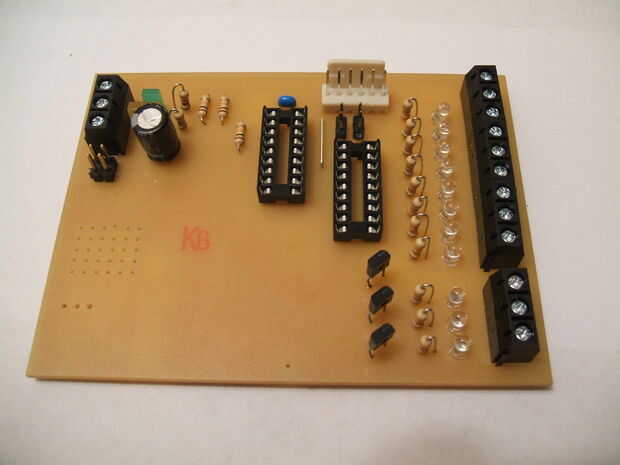

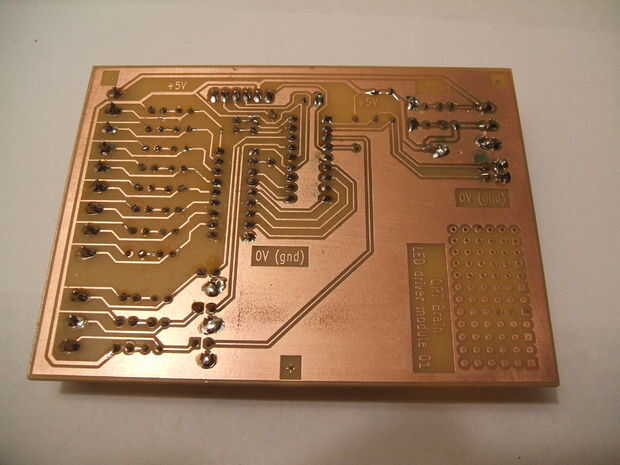

Soy un gran defensor para microcontroladores PIC. Son potentes, muy barato y fácil de programar. Intento mantener las cosas simples, por lo tanto todo el proyecto utiliza tres PCB (prácticamente) idéntico, que significaba que sólo tenía que trabajar en un diseño. Utilizando tres tableros también significó que los microcontroladores PIC (16F88) pidieron no hacer demasiado 'cosas inteligente' con exigiendo tiempo y las interrupciones, etc..

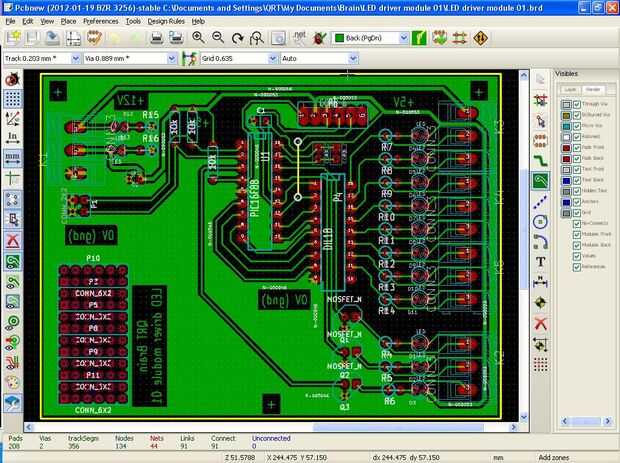

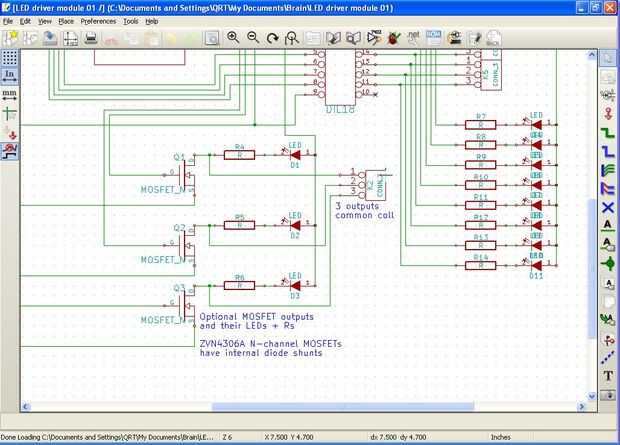

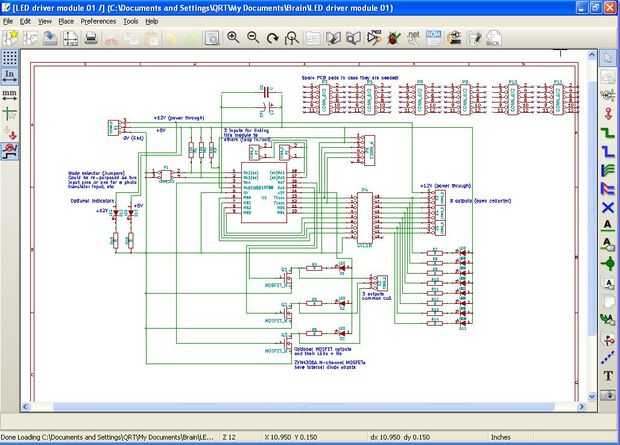

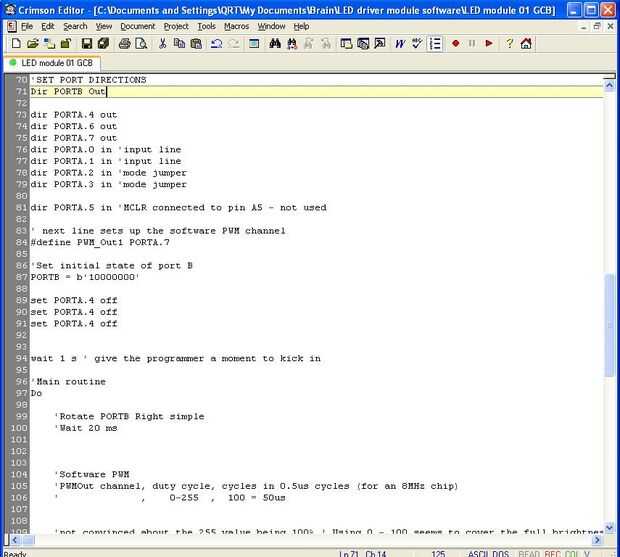

El diseño se llevó a cabo con KiCad PCB software (gratuito, multiplataforma y de código abierto). La programación del PIC se realizó con Gran vaca básica (no te rías en el nombre - es gratuito, potente y tiene sintaxis muy simple. Se puede programar una amplia gama de microcontroladores - no sólo fotos). Yo siempre uso el sistema de la PIC programación en circuito (ICP). Esto significa que incluir un conector de 6 pines en el PCB para que puedo programar el PIC sin tener que sacarlo de su zócalo para circuito impreso. Este sistema es brillante, lo que permite ajustes de software rápidamente y simplemente. Tengo un programador puerto serie muy sencillo que me permite programar las fotos directamente o utilizando el sistema ICP.

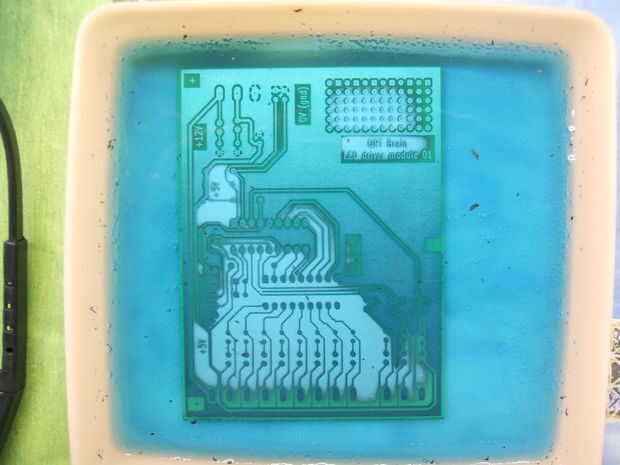

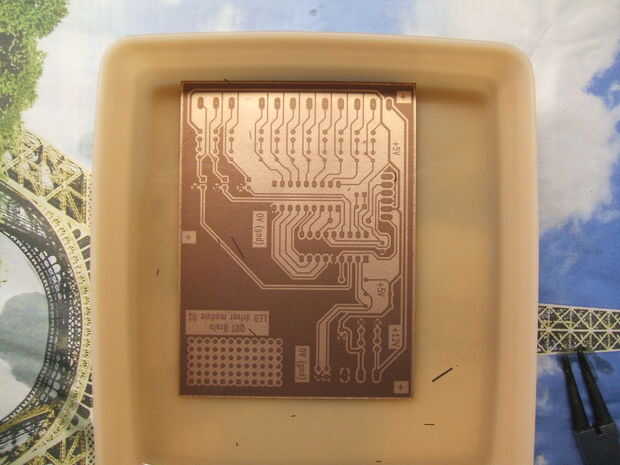

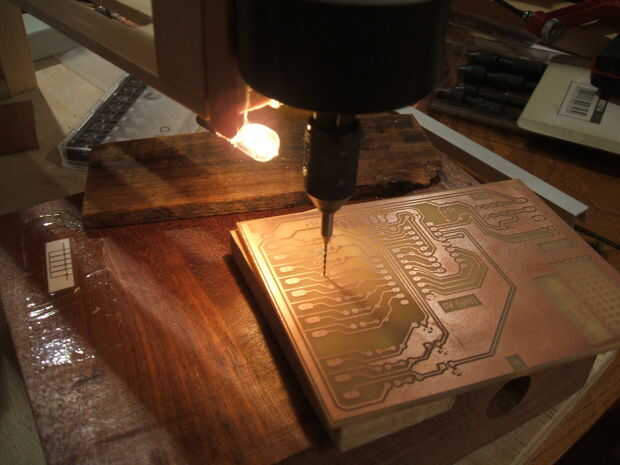

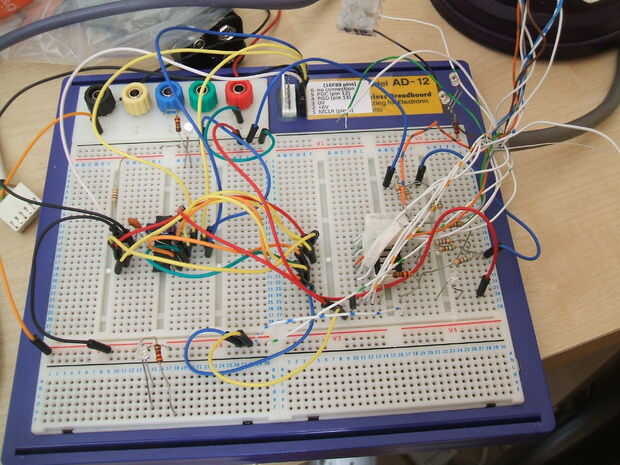

Empieza con una maqueta de la protoboard, para convencerme de que las ideas básicas, luego producir el PCB teniendo cuidado de incorporar cierta flexibilidad de circuito donde puedo.

La mayoría de estas tareas está cubierta en otros Instructibles, pero he incluido algunas fotografías y capturas de pantalla por interés.
