Paso 1: 1. Los componentes de
Este circuito utiliza un fotodiodo, un amplificador operacional (Op-Amp) y un resistor. La siguiente sección se dedicará a revisar las propiedades de estos componentes.

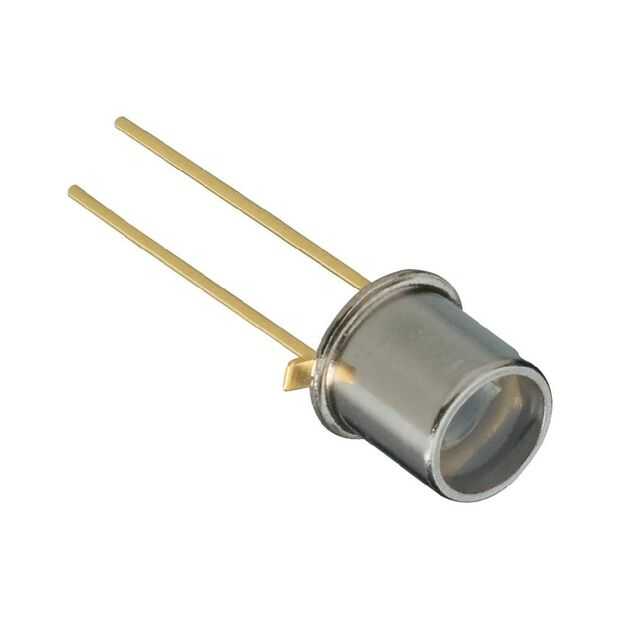

Fotodiodo
Se trata de un tipo especial de diodo de un material semiconductor que convierte eficazmente a fotones incidentes en una corriente. entre sus cables. La corriente generada se denomina la fotocorriente y puede ser descrita como una carga positiva que fluye desde su extremo positivo hacia su negativa (o su plomo más larga a su plomo más corto). Tenga en cuenta que esta dirección es opuesta a la dirección del flujo de corriente en un diodo normal; es por ello que la corriente inducida en un fotodiodo a veces se llama una "corriente de fuga."
Amplificador operacional
Sin entrar en demasiado detalle (como se complican los detalles), el amplificador operacional es básicamente un amplificador de alta ganancia de voltaje que tiene dos entradas, compara y la diferencia se utiliza para establecer una tensión de salida. Estas dos entradas se nombran las entradas inverting/(-) y noninverting/(+). La tensión de salida es cubierta por dos entradas que el Op-Amp de potencia. Mientras que diferentes configuraciones del amplificador operacional como resultado diferentes comportamientos y reglas y una descripción completa de estas conductas sería innecesaria y prolongada, aún podemos afinar en dos "reglas de oro" de Op-amp que este circuito parece más intuitivo. Estos son...
1. las entradas no dibujan ninguna corriente.
2. Si conecta un cable desde la salida a la entrada (-), entonces el (-) se fijó para ser iguales en voltaje (+) entrada.
Teniendo presente estas reglas es clave para entender las propiedades de la TIA.

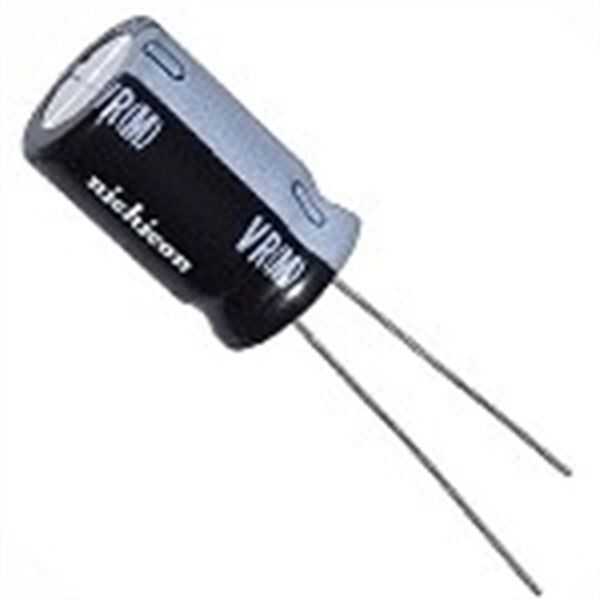

Condensador
Es cualquier dispositivo que contiene dos placas conductoras separadas por un material dieléctrico y almacena potencial eléctrico en un campo eléctrico alrededor de ella. Su impedancia compleja siendo 1/jwC, donde j es sqrt(-1), w es la frecuencia angular de la corriente, y C es la capacitancia, el condensador se utiliza principalmente en este circuito para estabilizar la salida de voltaje del circuito.
Resistencia
Se trata de cualquier elemento electrónico que sigue la ley de Ohm, es decir, V = IR. En palabras, la caída de tensión en la resistencia es igual a la corriente a través de él multiplicado por la resistencia. La impedancia compleja de este elemento de circuito es simplemente su resistencia, R.
