Paso 2: Cableado lo para arriba.

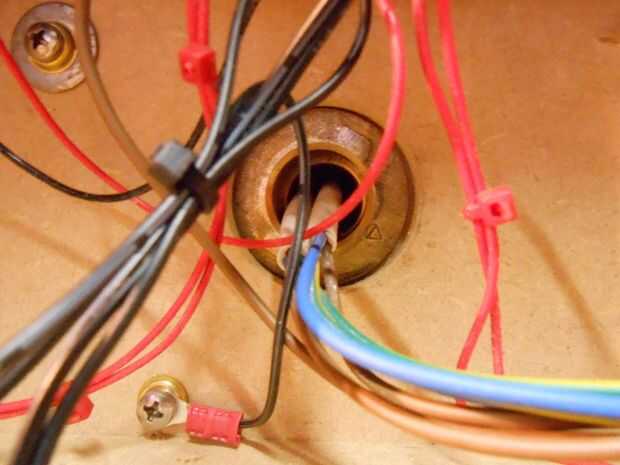

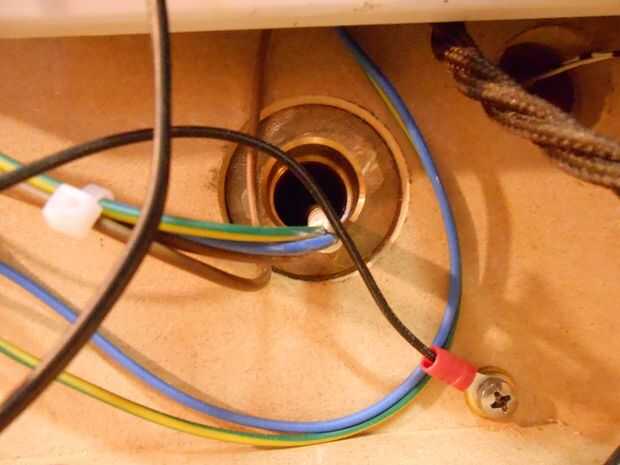

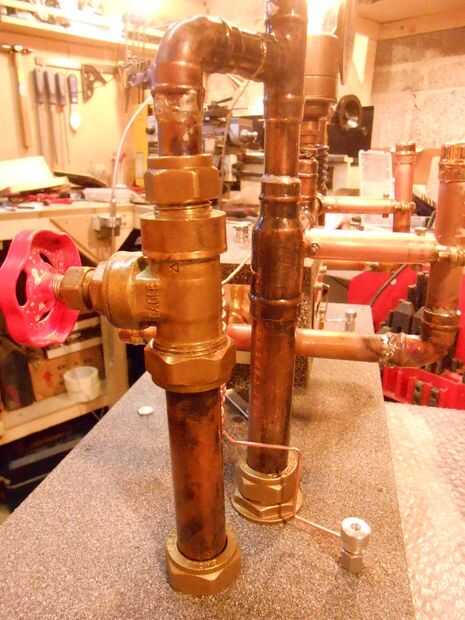

Como había preparado las tuberías para dibujar en la flexibilidad para las lámparas que fue un paso fácil para completar y la lámpara eran cableadas bases y el otro extremo dentro de la envoltura esté listo para conectar a la fuente.

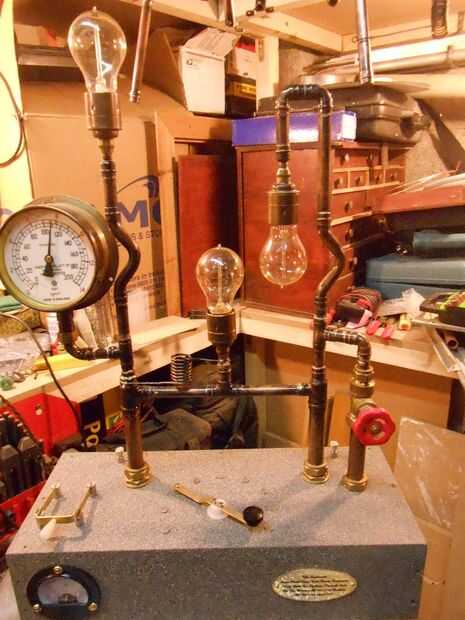

Unas palabras sobre la base.

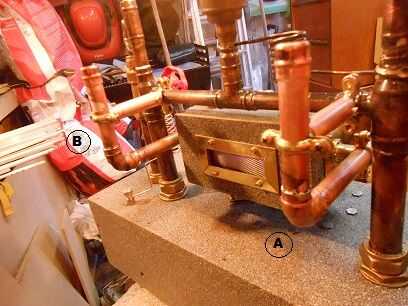

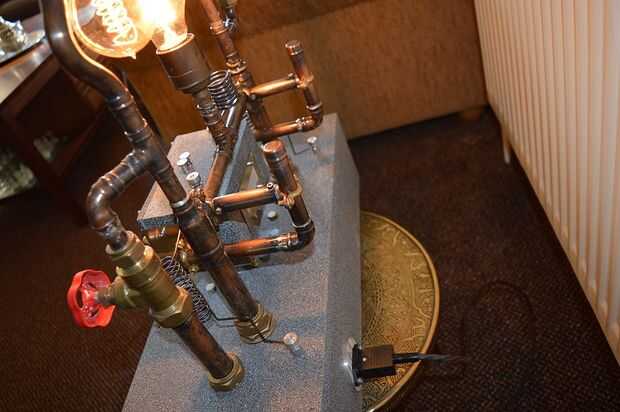

Esto fue hecho de MDF de 20 m m con la cubierta de la base inferior de 8mm. El acabado que quería era un efecto de piedra y lo hice con pintura de aerosol de efecto piedra gris Valspar que parecen un bloque de granito.

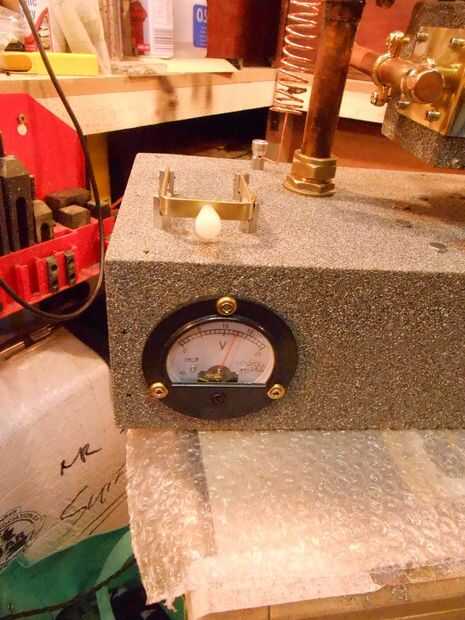

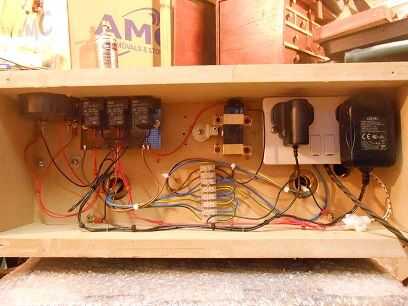

Había rociado antes de todo el sistema eléctrico que incluye un voltímetro, el interruptor de la válvula, los relés de control, un interruptor de Frankenstein para la potencia del relé, un controlador de voltaje que se oscurece y aclara las dos lámparas y la fuente para el reloj de tubo Nixie. Utilicé un zócalo doble internamente y el cable de alimentación se ajusta a una toma de tipo de caldera en la parte posterior de la base.

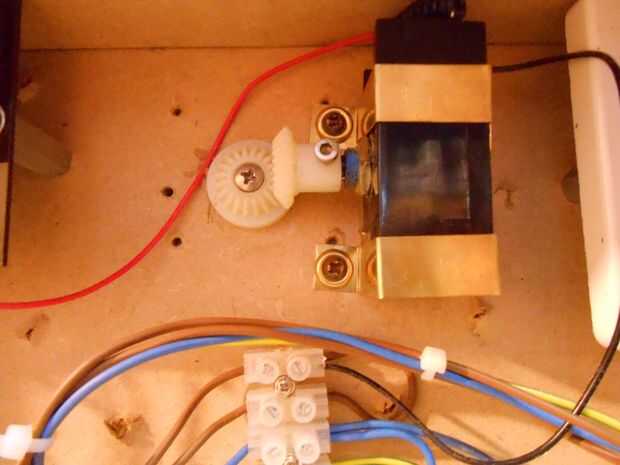

Cuando se trata con tensión de red es esencial que todas las partes metálicas tienen una conexión a tierra y en lo posible todos los controles de la tensión de red deben ser aislados de conmutación directa. Lo hice por los relés de 12VDC de uso en una pequeña placa de circuito con una fuente independiente. El 240VAC está aislado de todo y cuando se acciona el interruptor de Frankenstein esta un relé para la media de la lámpara se enciende, se conecta la alimentación para el relé para las luces de exterior por el interruptor de la válvula. El brillo de las lámparas de exteriores es controlado por el control de velocidad del ventilador y su brazo operativo parece algo de una vieja película del martillo.
No puede ser demasiado cuidadoso cuando se trata con electricidad por lo que aquí es una advertencia.
Este proyecto utiliza corriente eléctrica en 240VAC y un nivel de competencia es necesario cuando se trabaja en él.
Si usted desea construir un proyecto similar entonces todos los riesgos son tuyos.
