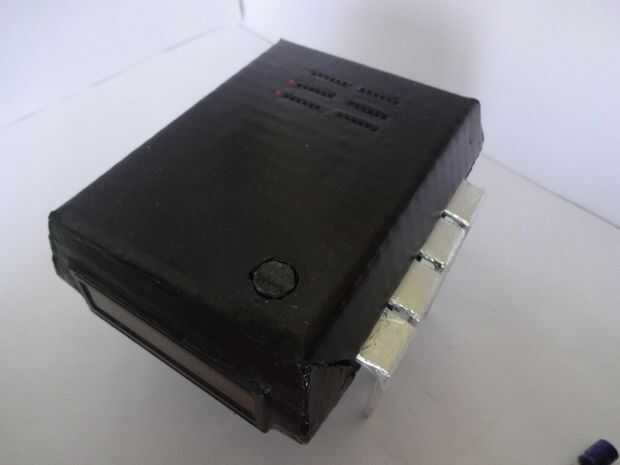

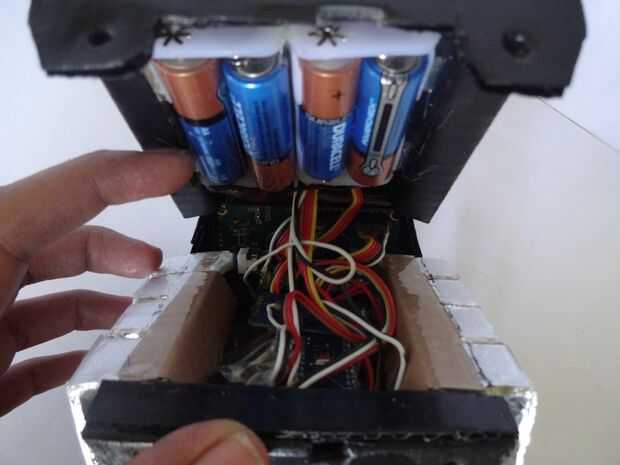

El IC de compañero es un reloj de aspecto muy fresco ohmiómetro capacímetro + diodo Tester! Enciéndalo presionando el Pin 1 del IC! Téngalo en su mesa de trabajo para un examen rápido de componentes y comprobación de tiempo. Se puede ejecutar con baterías o con el USB si tienes una fuente cerca de su banco de trabajo.
Siempre quise hacer un Instructable pero nunca encontrado algo único para hacer hasta ahora! La idea vino a mi cuando quise probar algunos capacitores para ver si eran defectuosos o no. Sólo tuve un multímetro disponible y no tiene una función de medición de capacitancia. Después de buscar sobre ello, llegué a saber que el Arduino puede hacer esto. He decidido que voy a hacer uno pero viendo los pines no utilizados en el Arduino no fue muy satisfactorio, así que decidí agregar un auto desde ohmetro, probador de LED/diodo rápido y RTC reloj así! También quería que mide valores enchufando el componente directamente y no utilizar cualquier sonda. El diseño tenía que ser única por lo que después de algunas ideas se realizó el diseño de IC!
Edit (01/07/2016): prueba de continuidad opcional se ha añadido, por favor vea la sección de comentarios.
Este instructable explica en gran detalle cómo hice esto y cómo también puede hacerlo por su cuenta. Es principiante amigable y cualquier persona con 2-3 semanas de experiencia de Arduino electrónica puede construir esta!
El diseño es modificable y puede quitar/agregar nuevas características según sus requisitos. Hice la caja con cartulina pero si tienes las habilidades, lo puedes hacer con madera o 3D imprimir.
He intentado tomar y adjuntar fotos a cada paso que hice (porciones de él en cada paso!). La mayoría de éstos se tomaron varias veces hasta que conseguí el mejor ángulo de luz, pero todavía algunos de ellos son un poco borrosas como holding con dos manos es a veces difícil.
Me han roto el código completo y el cableado en piezas y pasos, sólo cómo lo hice. Código incluido es muy comentado y correctamente indentado. A medida que avanzamos. Combinaremos el código y el cableado de paso a paso para crear el IC final. Esto debe ayudar a cualquier persona entender claramente. Si no, dejámosme por favor saber en los comentarios.
Incluso si decide no hacer uno, pruébelo en un protoboard o al menos leer esto una vez, ya que debe existir algún método o truco o algo que se puede aprender aquí y sea de utilidad a usted algún día (en serio, nunca se sabe cuando hace clic!)
