Paso 16: El tablero del circuito--ohmiómetro
Antes de hacer cualquier conexión en el PCB por favor comprobar desde el diseño final del circuito.

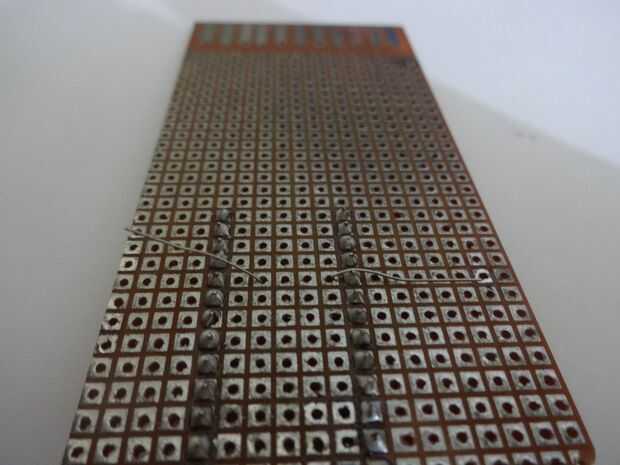

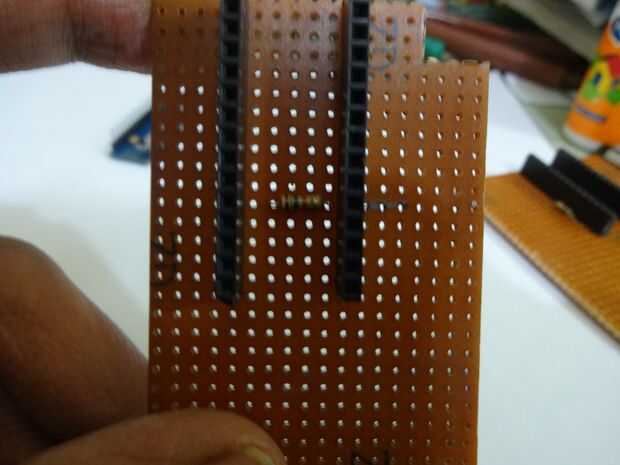

Para el comienzo del ohmiómetro agregando un resistor del ohmio 1 k al pin D2 de arduino. Coloque el arduino y marque cuidadosamente el pasador. En el reverso, doblar como se muestra y lo de la soldadura.

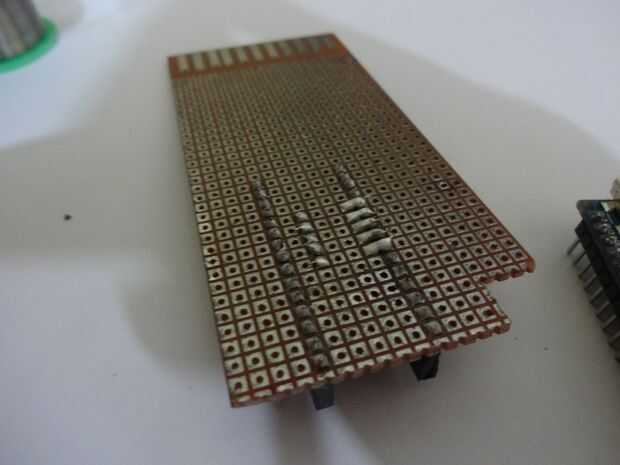

Hacer lo mismo con las otros 4 resistencias 4,7 k, 10 k, 47 k y 100 k ohmios.
Nota: mantener todas las bandas de tolerancia (grupo oro) por un lado es una buena práctica, por ejemplo, arriba y derecha.

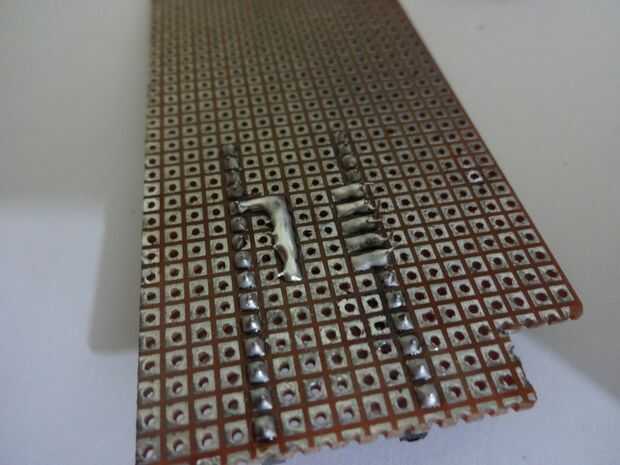

Combinar los extremos segunda de resistencias y soldadura para A7.
