Paso 18: Fabricación de conectores para LCD
Sólo usamos las primera 6 y últimos 6 clavijas en la pantalla LCD. Se usan pines D0-D3 . Así que vamos a hacer conectores para sólo los pines usados. Se recomienda que usted hacer lo mismo porque un conectador 16pin enchufando/desenchufando se convierte en muy difícil una vez finalizada la construcción.

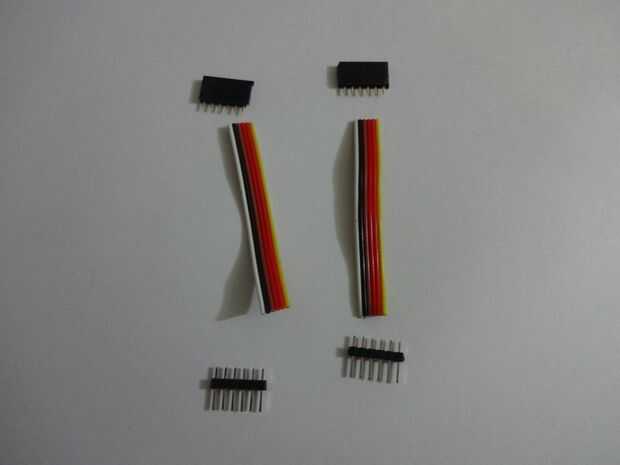

Corte 2 x 6 pines pins de Rúbrica femenina y masculina. Hacer cable de 6 hilos de cinta, alrededor de 2-2.5 pulgadas de largo.

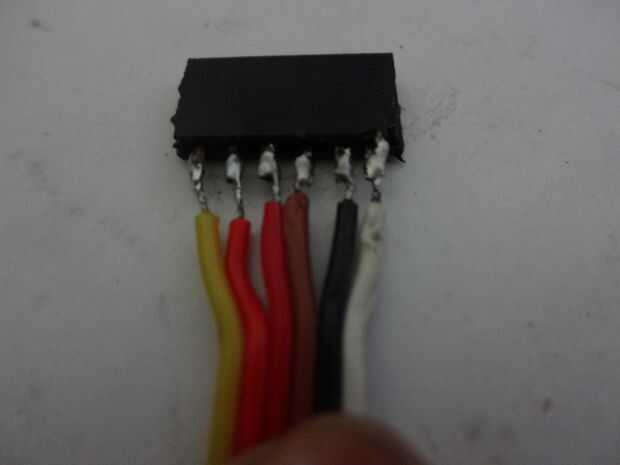

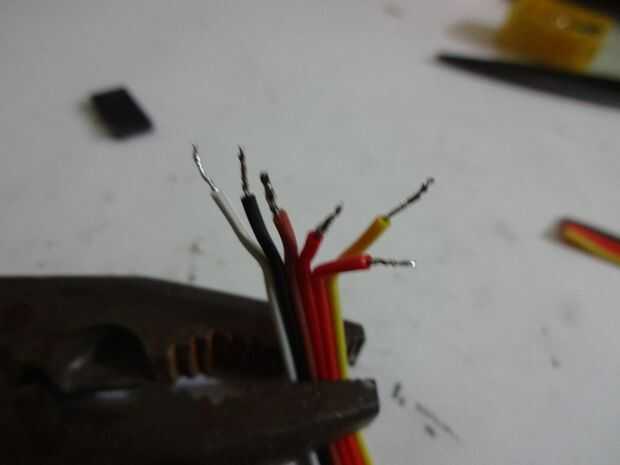

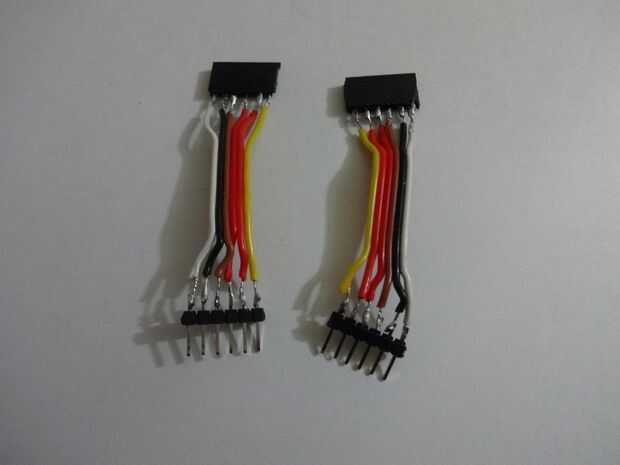

El aislamiento y los cables de lata. También las patillas de la cabecera de la lata. Únete a uno por uno al igual que los graduadores deslizantes.

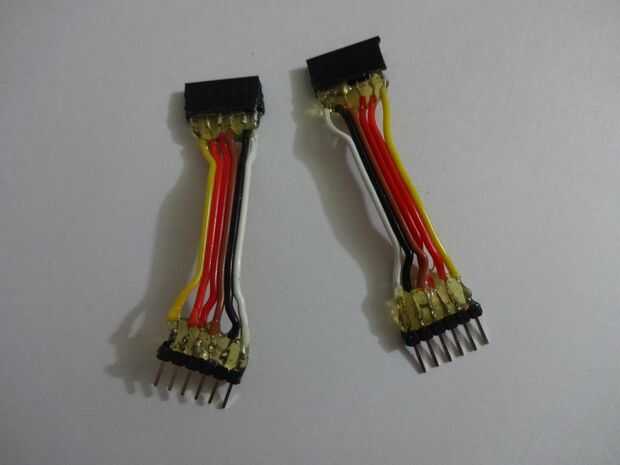

Aplique pegamento caliente para fijar los cables.
