Paso 19: El tablero del circuito, conexiones de la LCD

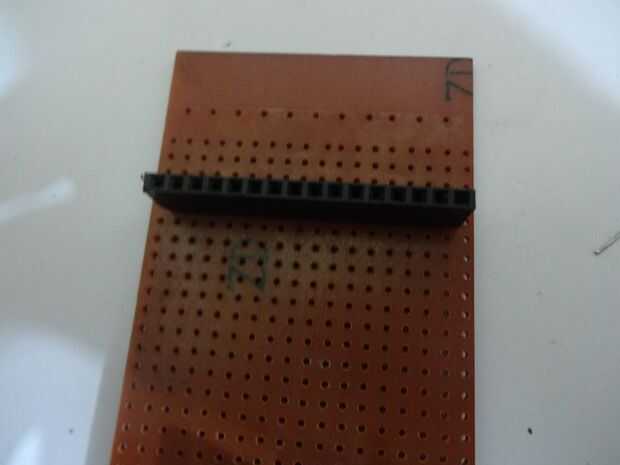

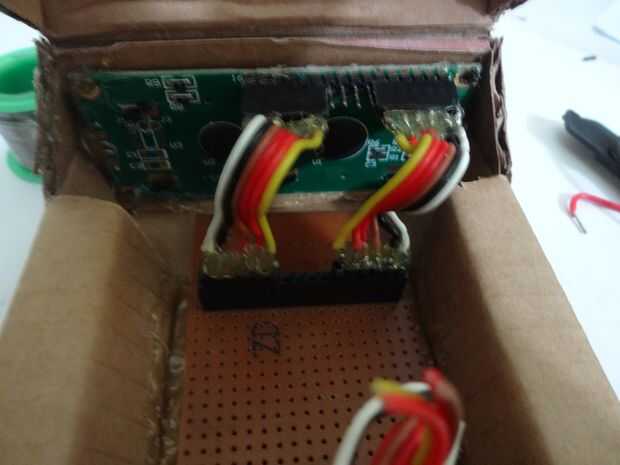

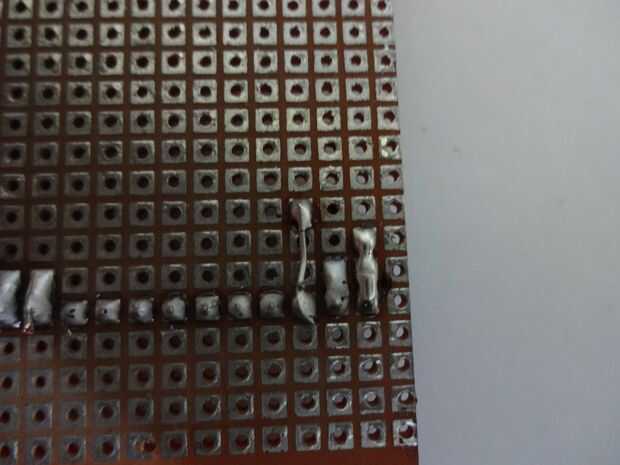

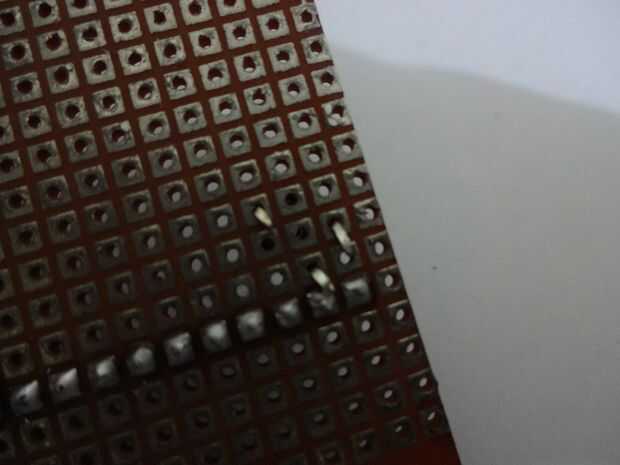

Coloque la placa dentro de la caja. Enchufe el conector del LCD y ver dónde debe estar el puerto femenino en el PCB, la soldadura.
Asegúrese de que dejar las filas 4-5 puntos detrás del puerto de LCD. El interruptor de encendido se añadirán aquí más adelante.

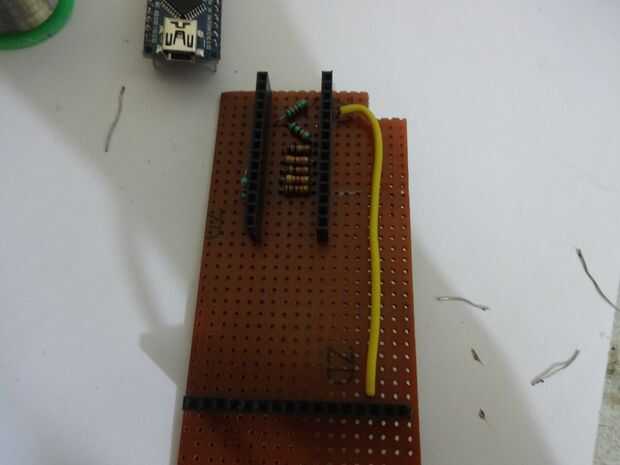

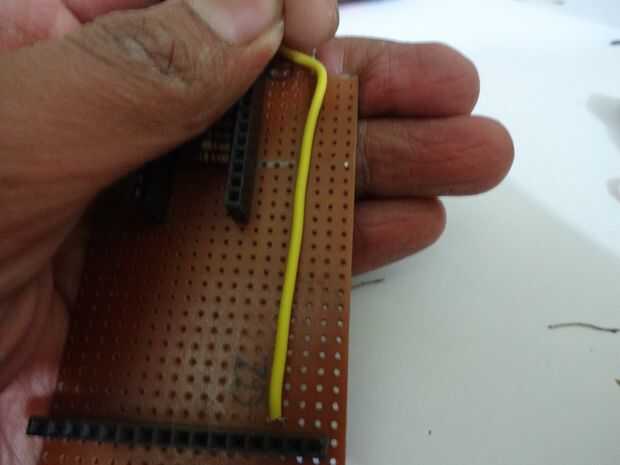

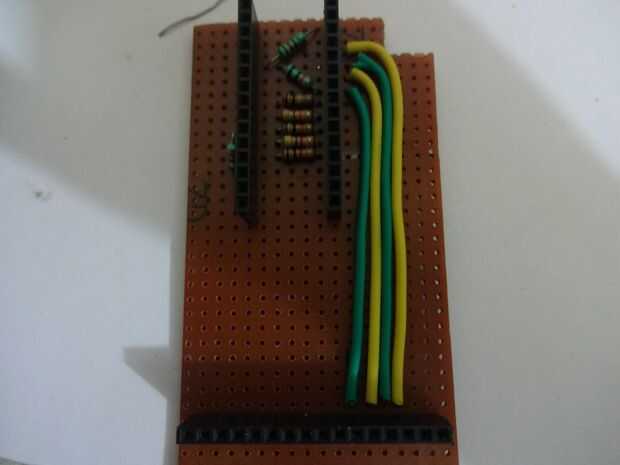

Mida la longitud de cable trenzado individual necesario para conectar clavijas de datos (D4, D5, D6 y D7) en la pantalla a los pines digitales ( D7, D8, D9 y D10) en el Arduino, respectivamente.

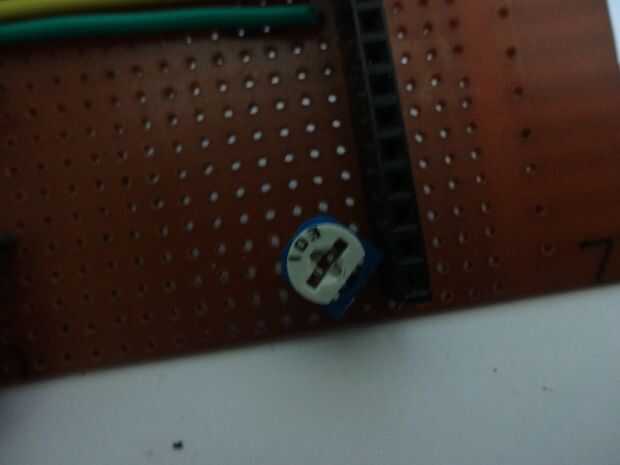

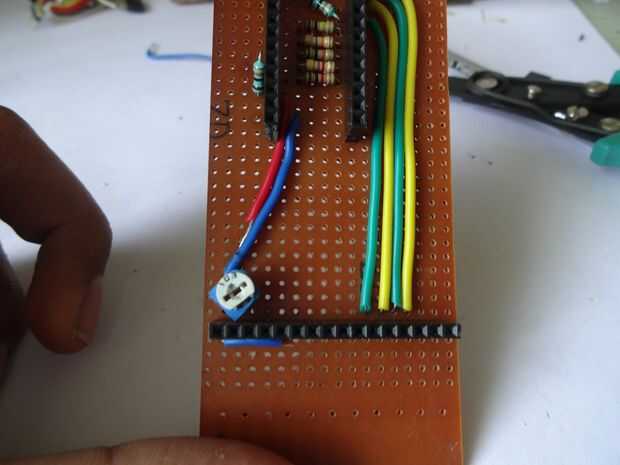

Añadir el potenciómetro de ohmio 10 k, tal que los extremos de lado ir a Vcc, GND y el pin central a V0.
Conectar Vss(GND) en la pantalla LCD a GNDy Vdd a + 5V. También conectar R/W a la tierra.
| Pines de Arduino | Pantalla LCD |
| D7 | D4 |
| D8 | D5 |
| D9 | D6 |
| D10 | D7 |
| TOMA DE TIERRA | VSS(GND) |
| .53 | VDD |
