Paso 21: Y el caso--el botón de modo

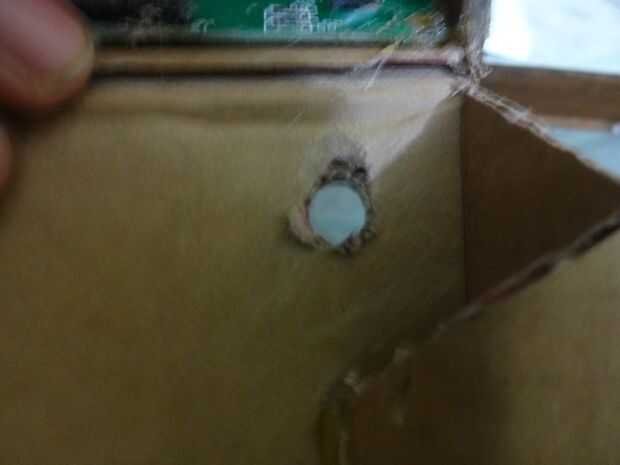

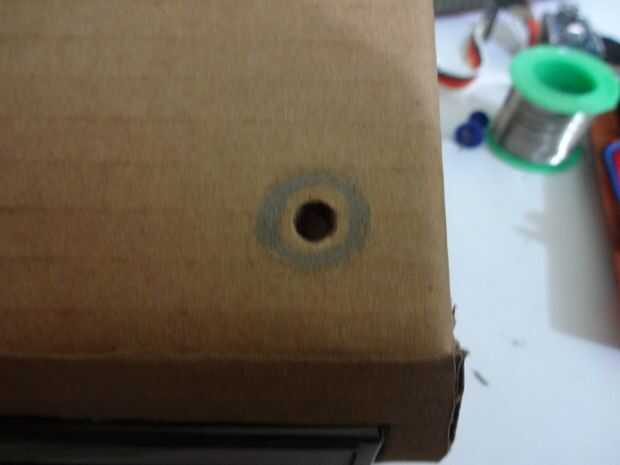

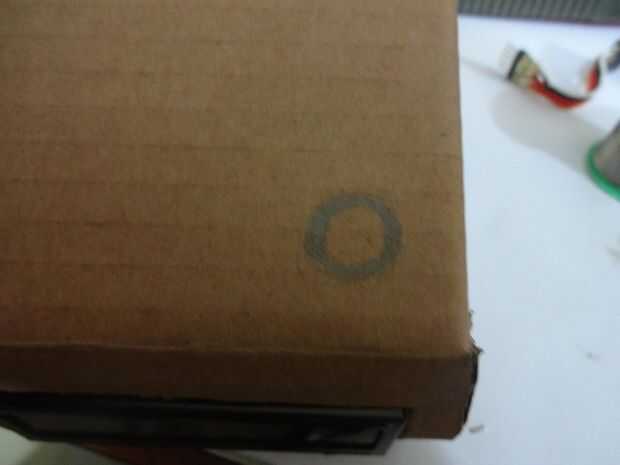

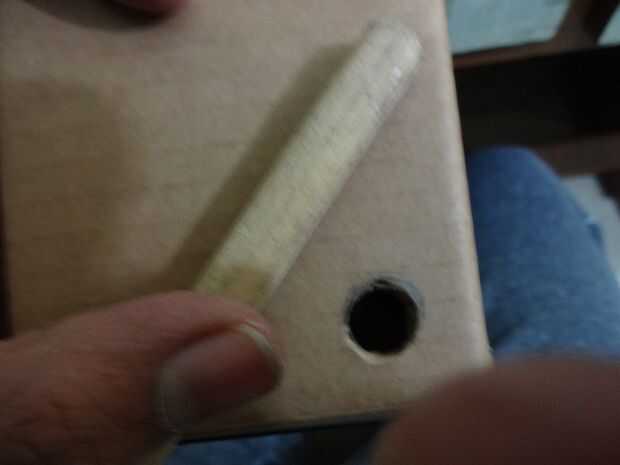

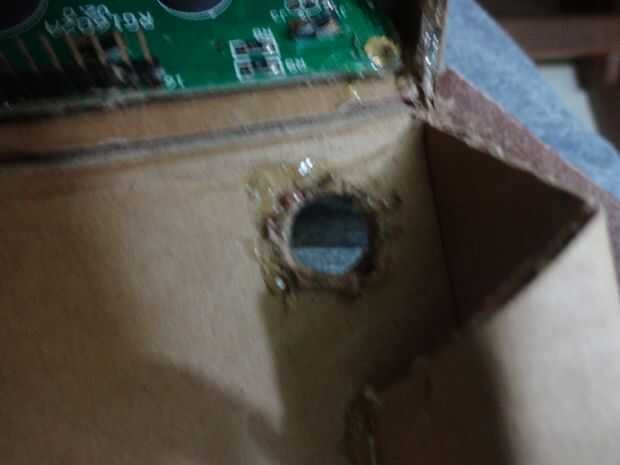

Marcar un círculo de aproximadamente 1 cm de diámetro en la esquina del pin1 del caso IC. Marque el centro con un pin, use un lápiz para expandirlo. Después de que utilice alguna herramienta adecuada para aumentar el diámetro a 1 cm. de arena en el interior y utilice pegamento caliente para fijar el agujero.

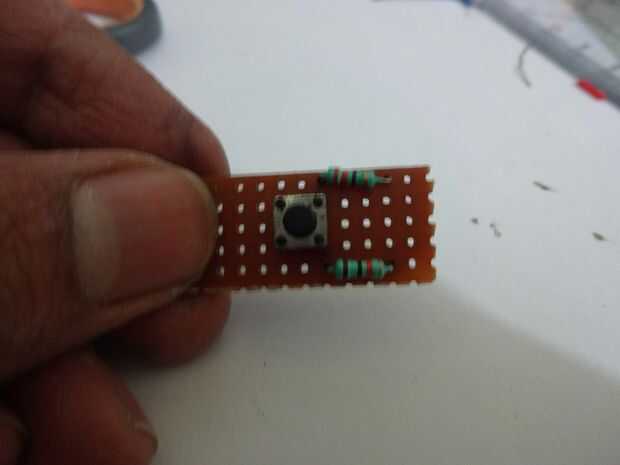

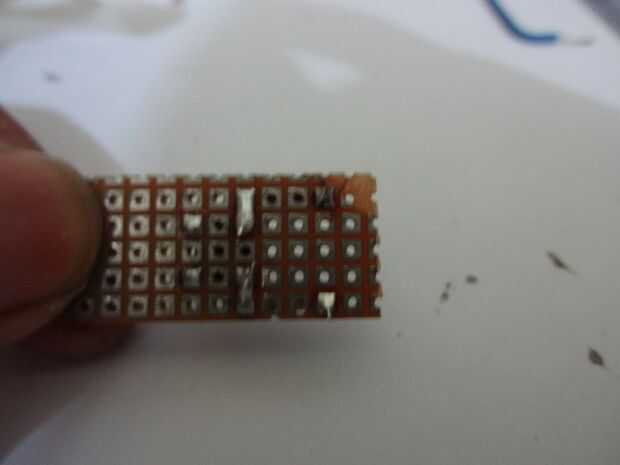

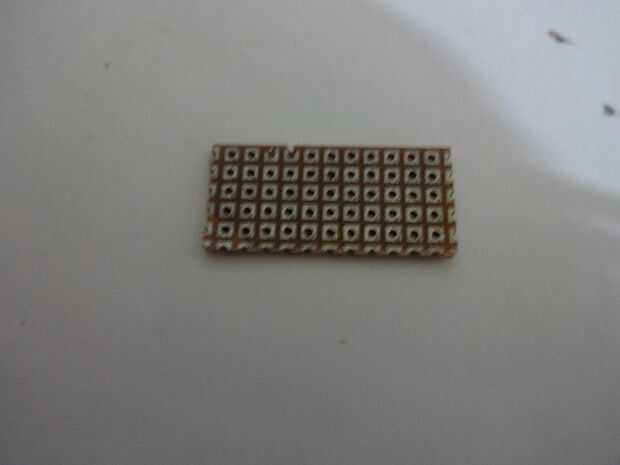

Cortar un trozo del General propósito PCB (10-11) puntos x 5dots. Enchufar y soldar el pulsador, 220 y 10 k Ohm resistencias como se muestra.

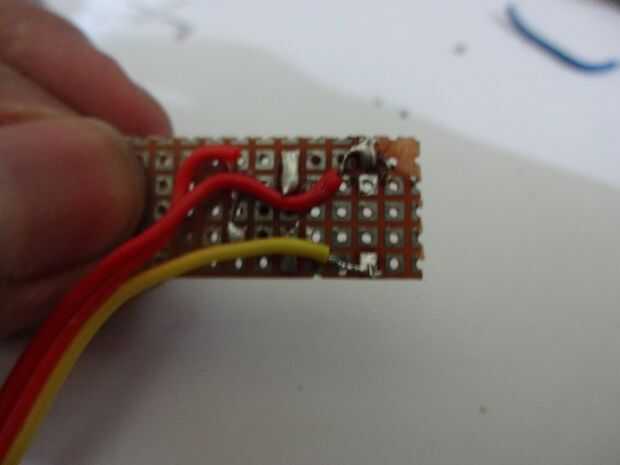

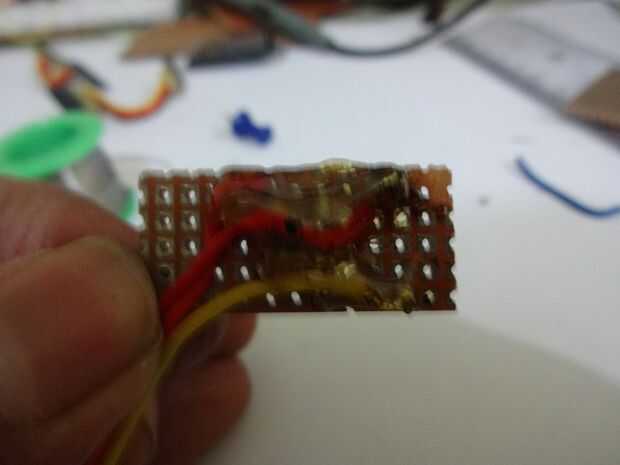

Tomar el cable de cinta 3wire unos 15cm de largo. Los extremos de la lata y soldadura como se muestra. Tenga en cuenta que color cable cae a donde, esto será útil más adelante.

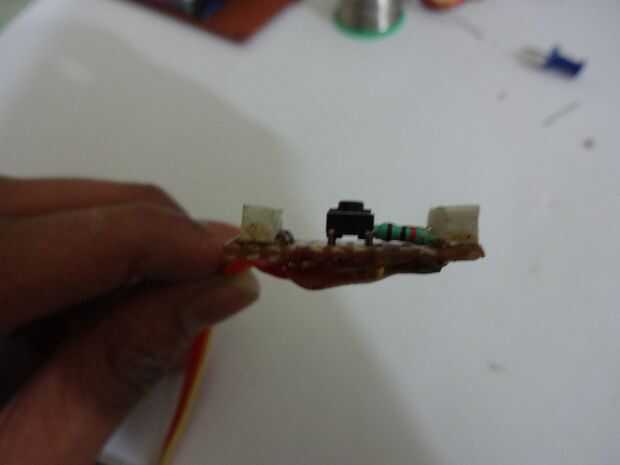

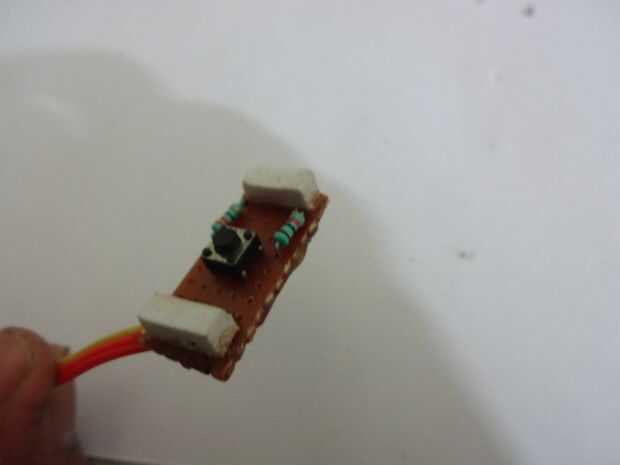

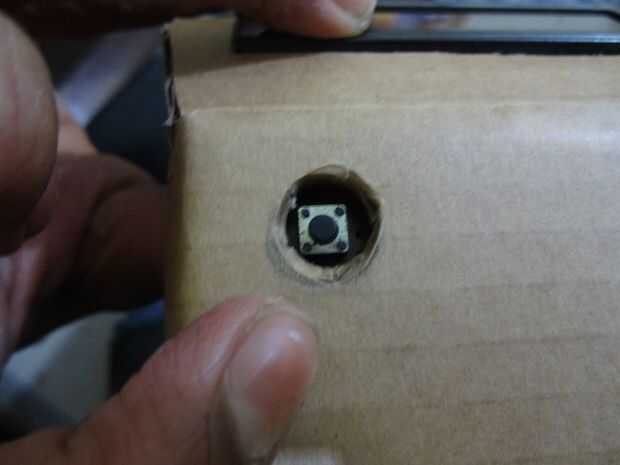

Corte 2 pedazos pequeños de goma de borrar y colocar en los extremos de la Junta. La altura del borrador debe ser tal que el botón está abajo el cartón interno nivel visto desde fuera. Usé 4mm.

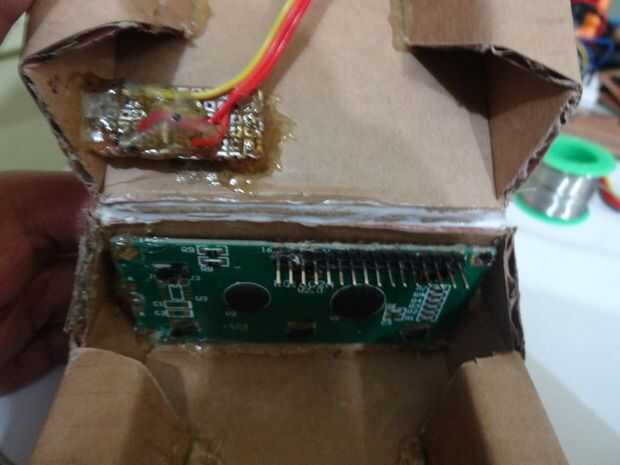

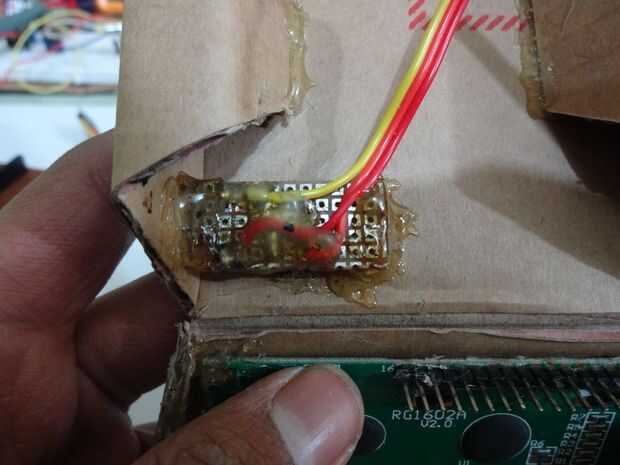

Asegurar con pegamento caliente, como se muestra
