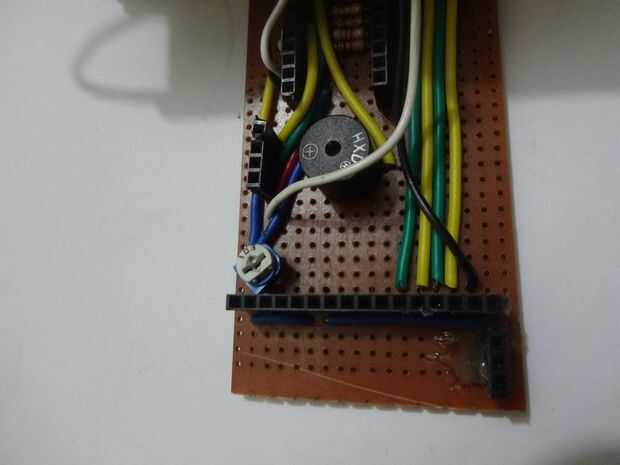

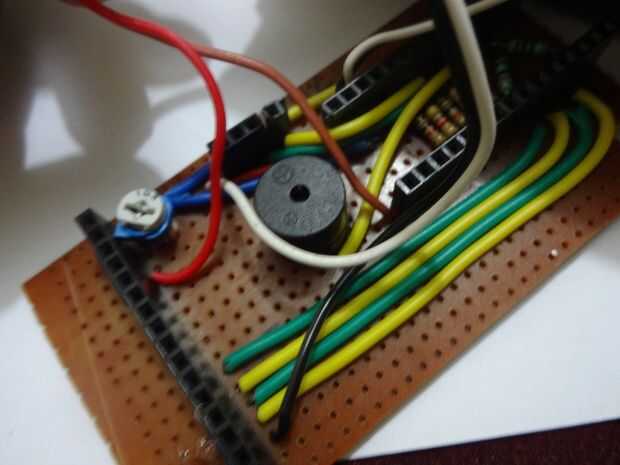

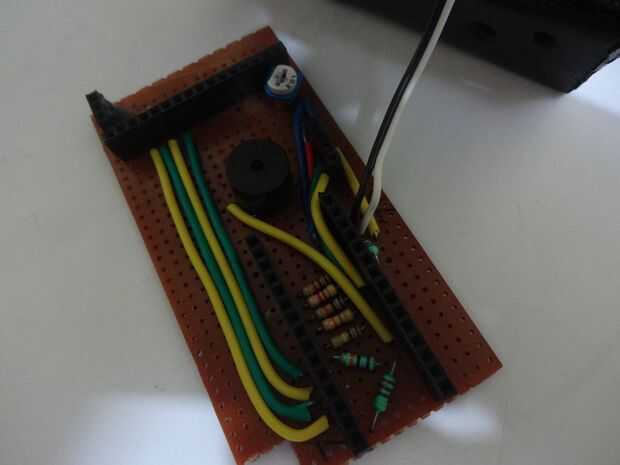

Paso 30: Todos los cables de soldadura
Asegúrese de que usted consulte el diseño de circuito antes de hacer cualquier conexión.
Primero conecte el interruptor de reinicio, uno de los extremos al primero y uno de los extremos a GND.
A continuación, el interruptor de luz de fondo. Uno de los extremos a + 5V y otro extremo a 'A' o ánodo de la retroiluminación LED. También conectar 'K', cátodo a tierra.
El siguiente es el RS switch, conecte un extremo al RS y otro al pin D1(TX).
Y finalmente el interruptor Enable. Conecte un extremo a 'E' o activar y otro al pin D0(RX).
| Interruptores | ¿Dónde? |
| Reset - pulsador | RST y GND |
| Contraluz - slide | + 5V y un |
| RS - slide | D1 (TX) y RS |
| Activar - slide | D0 (RX) y E |
Nota: Los pernos D0 y D1 están conectados a través de switches como mantenerlos conectados a veces causan problemas durante el uso de serie (para depuración).

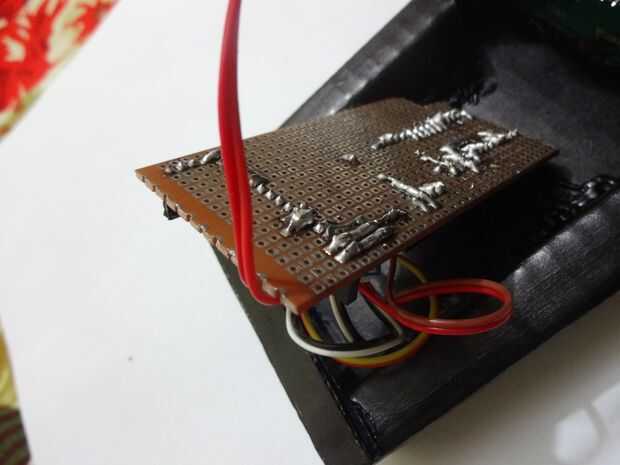

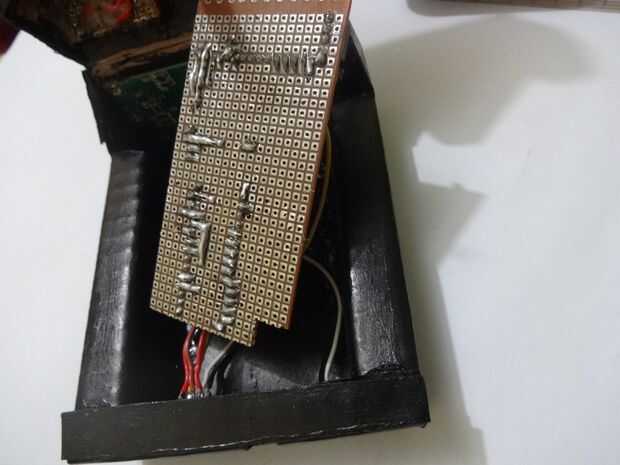

Esto completa el cableado base. Aplique pegamento caliente después de doble comprobación de las conexiones.
Luego conecte los 3 cables del botón de cambio de modo: la resistencia pulldown k 10 resistencia tierra. 220 Ohm al pin D11 y perno de la entrada a + 5V o VCC

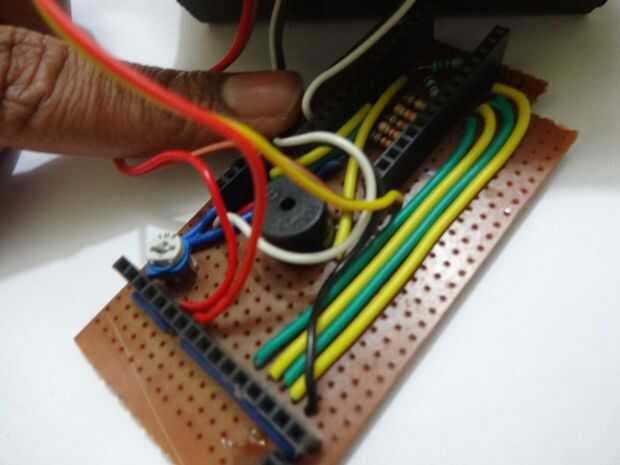

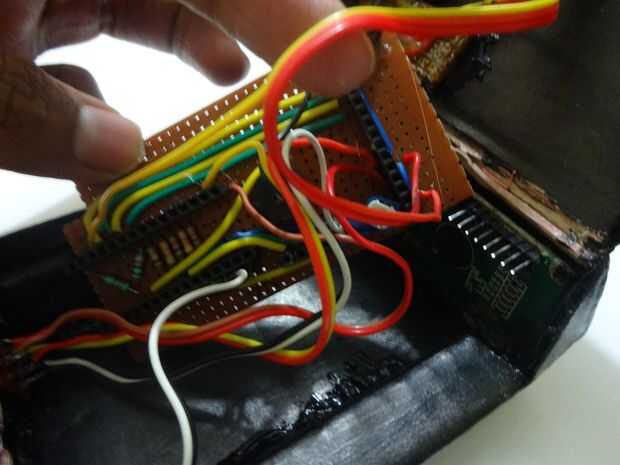

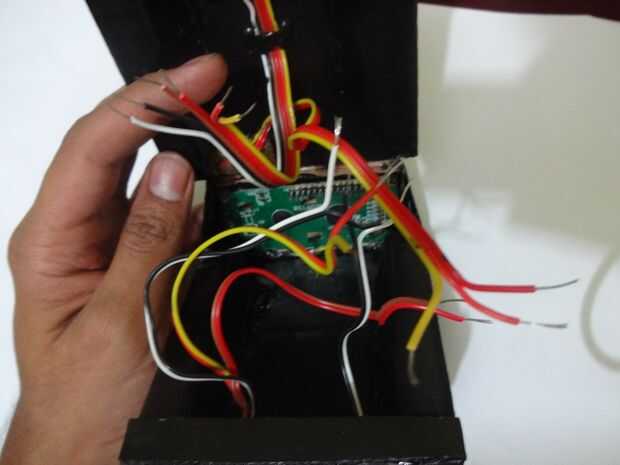

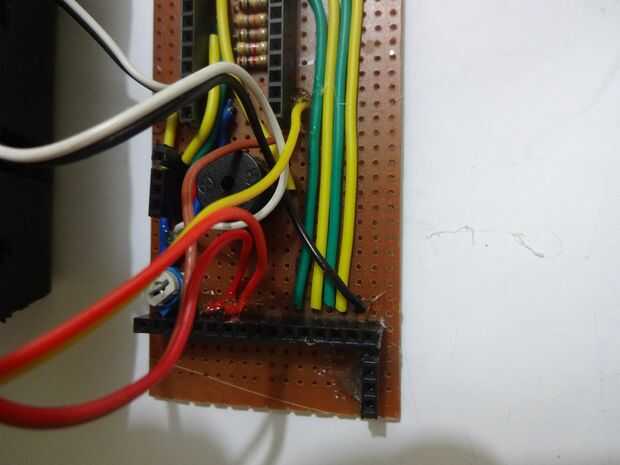

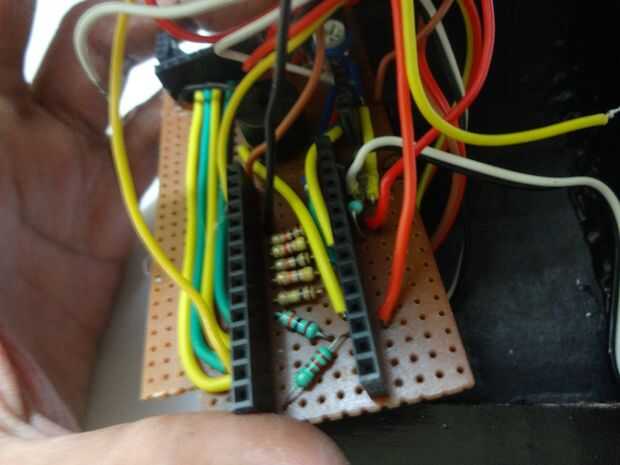

Finalmente, conecte los 6 cables de las ranuras de prueba a sus lugares apropiados (ver imágenes).
| Positiva | Negativo | |
| Prueba de resistencia | A7 | TOMA DE TIERRA |
| Prueba de capacitancia | A0 | TOMA DE TIERRA |
| Prueba de diodos | A6 | D12 |
Nota: Todos los + 5Vs GNDs son iguales y por lo tanto conectan más conveniente lugar.
