Paso 35: Las cosas que hice, algunos errores que hice

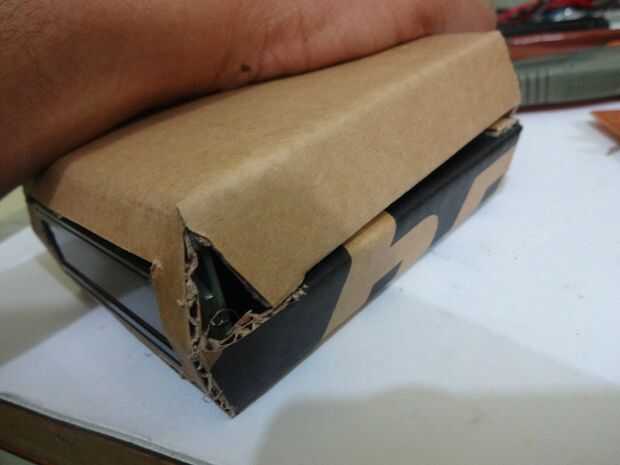

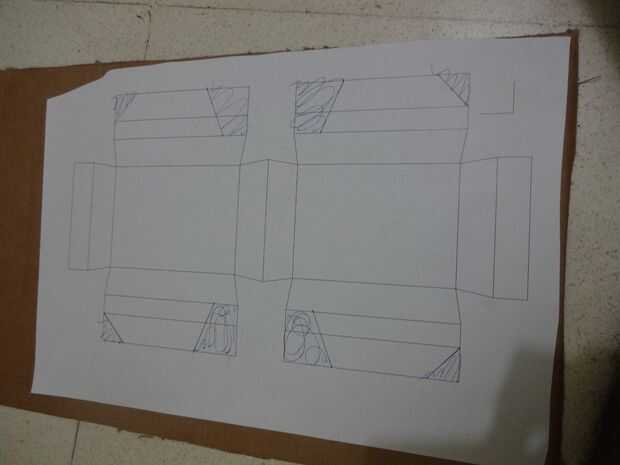

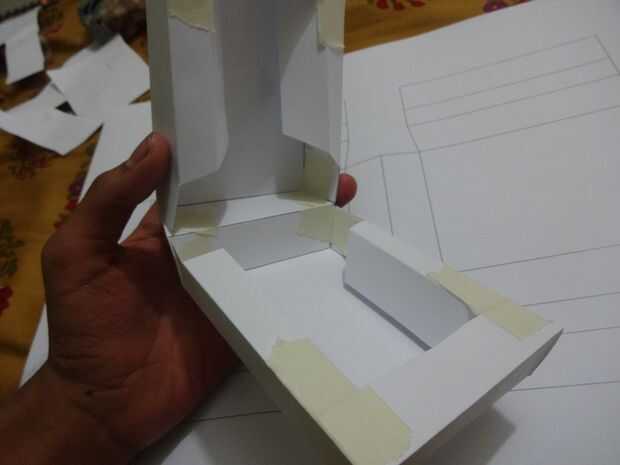

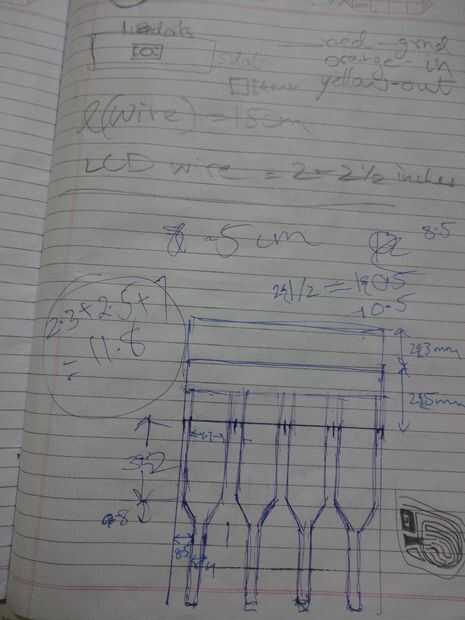

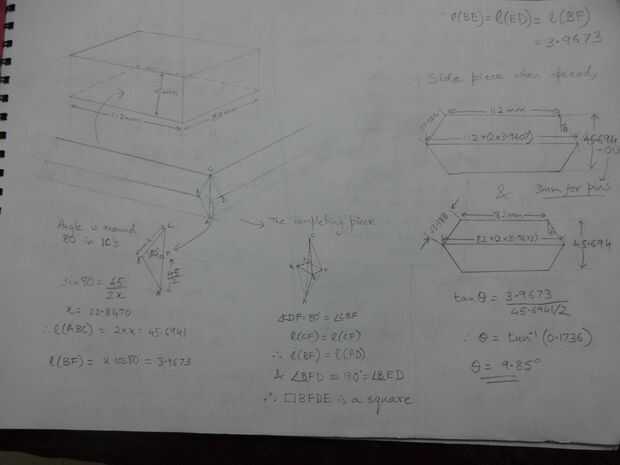

Durante la prueba de los diferentes circuitos y cuando tuve la idea aproximada de lo que quiero hacer, me decidí a ir con el diseño de circuitos integrados. Medido reales ICs, tomó proporciones de sus longitudes, consiguió el ángulo con algunos trignometry que alrededor de 80 grados. Entonces decidió la amplitud y longitud de la caja interna y construido sobre ella (se muestra en la imagen). Una vez que el diseño fue planeado, inicialmente empecé a dibujar con precisión en un papel de gran tamaño. Después de un poco de una lucha de líneas precisas, me di cuenta que este tipo de trabajo debe hacerse en un equipo! Así que aprendí CAD básicos y ha hecho el diseño en él. :) Pero este esquema no funcionó hacia fuera y tuve que rehacer todo el corte y fabricación de la caja. (Ver imágenes)

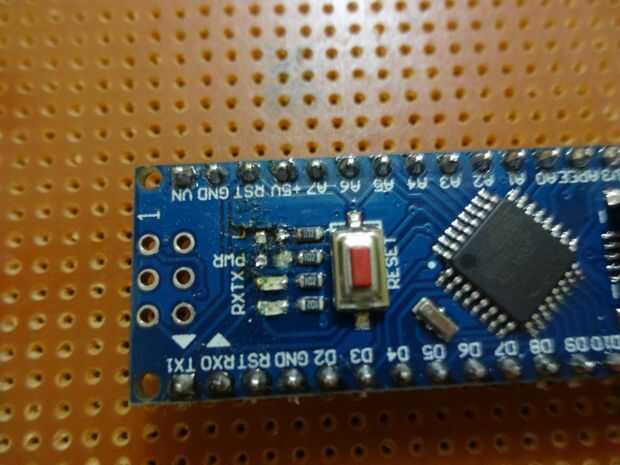

Al quitar los LEDs en el Arduino Nano utiliza el exceso de presión para quitar un LED obstinado y terminaron quitando una almohadilla de PCB. Siempre desoldar sin forzar/aplicar presión en las articulaciones, las teclas son delicadas y fácilmente si no calma.

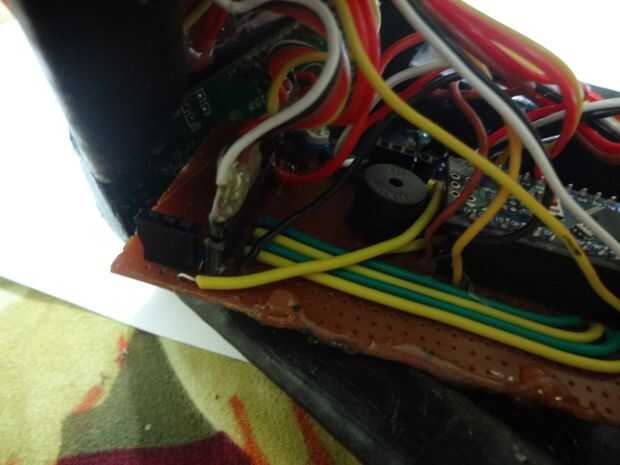

Cuando se hicieron todos los empalmes de la soldadura y proyecto estaba a punto de conseguir acabado, en la emoción y la impaciencia, pegué la PCB dentro de la caja antes de agregar la caja de la batería. Tuvo que volver a derretir el pegamento con un soldador(con cuidado no para derretir cualquier aislamiento de alambre) y retirar el PCB a soldar los cables caso de batería en. El soldador puede limpiarse luego.

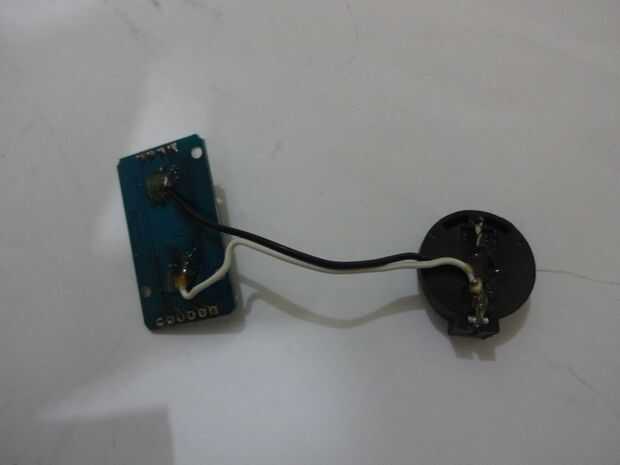

La batería del módulo RTC venía en forma de las pilas mientras se cierre y así separó el portapilas(ADVERTENCIA: desoldar solo con la batería quitada) y cables de extensión para que la batería se puede colocar en los lados donde hay espacio.
Eso es todo amigos! Gracias por leerme, por favor vote por esto en el "Arduino - todas las cosas" Si te gusta esto del concurso. Tener un día maravilloso! : )
