Paso 4: Prueba de diodos

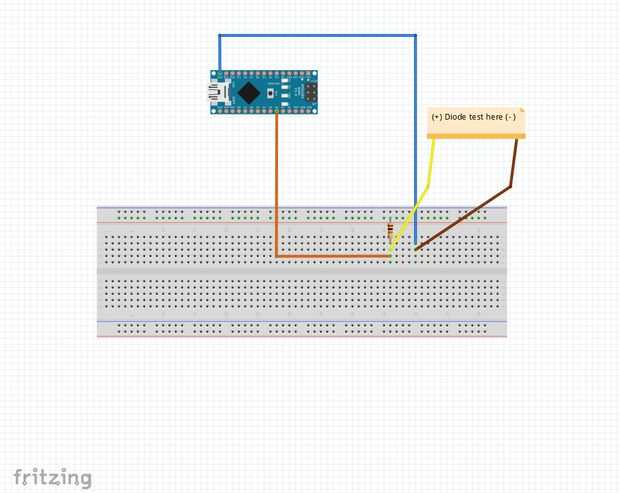

El pin analógico es levantado a 5V con la 10k resistencia de Ohm. Pin analógico tan Lee 1023 cuando no hay nada conectado. D12 se encuentra a la salida, baja.
Cuando un diodo está sesgado hacia adelante entre pin analógico (5V) y D12 (GND), pin analógico Lee 100-400.
Cuando es inverso parcial, prácticamente un flujo actual muy pequeño y el pin analógico Lee 900-1023.
De esta manera podemos simplemente averiguar el p y el lado n de cualquier diodo. Esto puede usarse para rápida verificación LEDs y diodos.
Código
