Paso 5: Circuito prototipado
El siguiente paso será breadboard y probar todo el circuito.

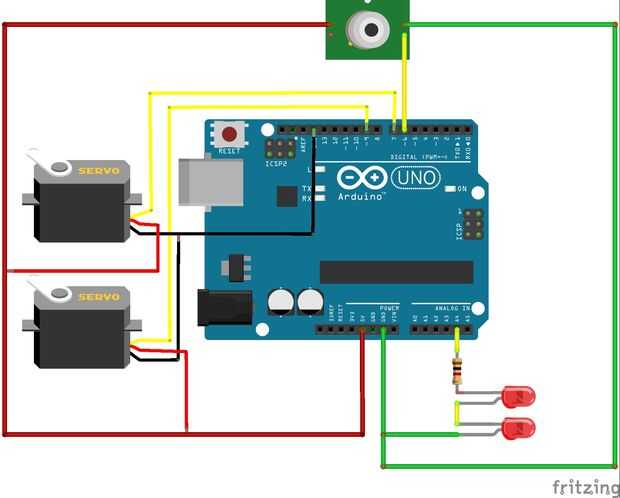

En los esquemas adjuntos el protector de la onda se muestra como un tablero de Arduino regular, porque no hay ningún símbolo correcto para ella en Fritzing. El símbolo del sensor PIR debe ser también distinto.
Conecte los cables como sigue: terreno común-al pin GND; Tensión común, al pin de 5V; Señal PIR – al pin 6; 1 señal de servo-pin 7; 2 º señal de servo – al pin 9, LEDs, con el conector analógico 4 (= 18 digital) a través de un resistor de 1K.
Después asegurándose de que todo está conectado correctamente, subir el "código de Hell Bunny" a Arduino. Usted debe obtener algo parecido al video de arriba.
