El conmutador de pedal de Dremel barato (6 / 7 paso)

Paso 6: Montaje del interruptor, terminando

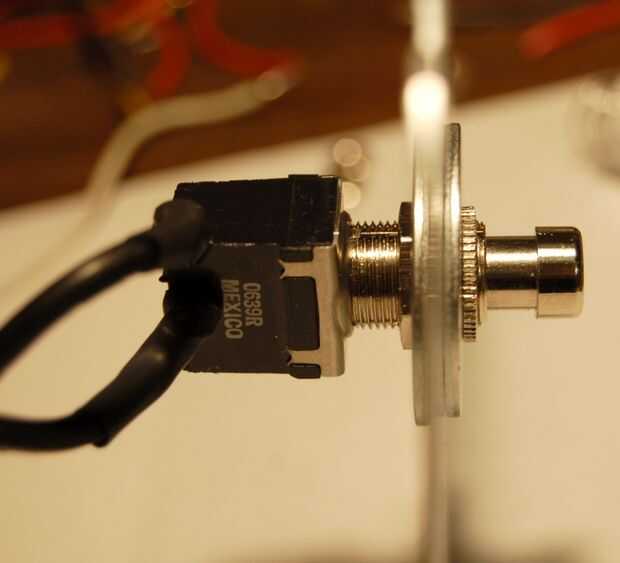

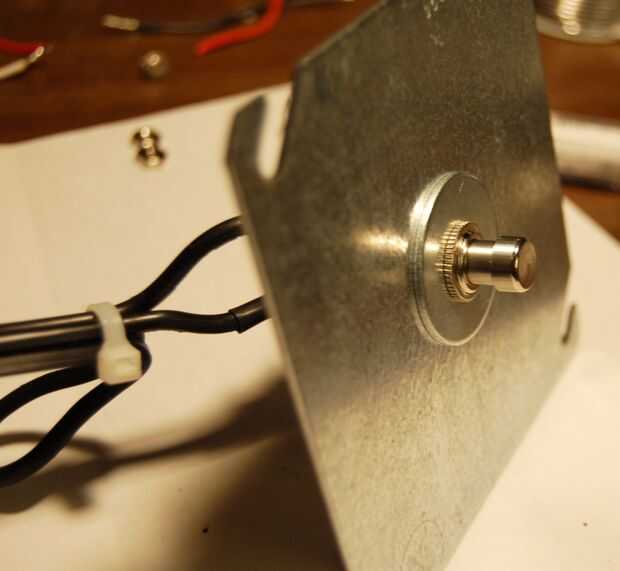

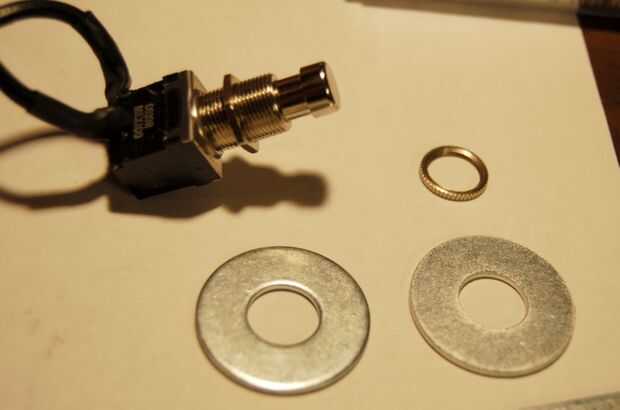

Si no lo has hecho aún, perfore el centro en blanco en su placa de la cubierta. Poner una arandela en el interruptor y poner el interruptor a través del agujero en la placa de cubierta. Poner la arandela de encima de la placa y el hilo de rosca en la tuerca superior del interruptor. Mi interruptor hay una tuerca de fondo ajustable, y configurarlo para que el interruptor encuentra un poco más entonces la mínima por encima de la placa superior. Apriete la tuerca del interruptor superior con un par de pinzas.

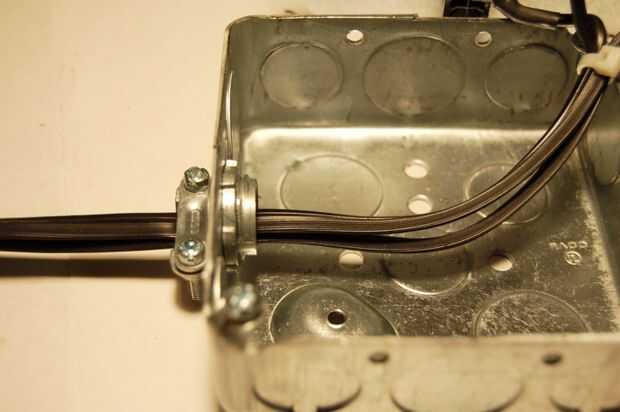

Ahora, empuje el cable de extensión excesiva a través del agujero en la caja de empalme, dejando unas pocas pulgadas de juego para instalar la placa superior con. Enrosque la tuerca en la rosca de la abrazadera y apriete con el dedo y luego con un par de pinzas, hasta que no gire la abrazadera contra la caja de empalmes. Alinee los dos trozos de cable de extensión que van a través de la abrazadera y apriete la abrazadera hacia abajo lo suficiente para sostener los cables donde no se deslizará.

Deslice la placa superior sobre los tornillos en la caja de conexiones y apriete los tornillos. ¡ Listo!

Asegúrese de probar el interruptor de pedal con un multímetro o conectando una luz de enchufe del cable de extensión y empujando el interruptor. La luz debe encender y apagar como usted empuje el interruptor.

Gancho para arriba e ir hacer otra Instructable!
