Paso 2: Configuración del Hardware

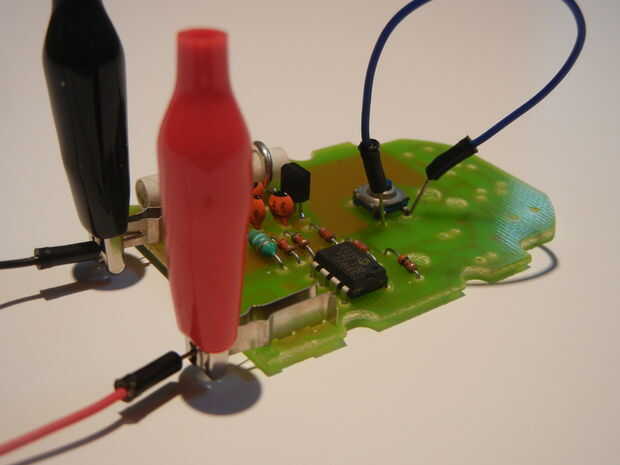

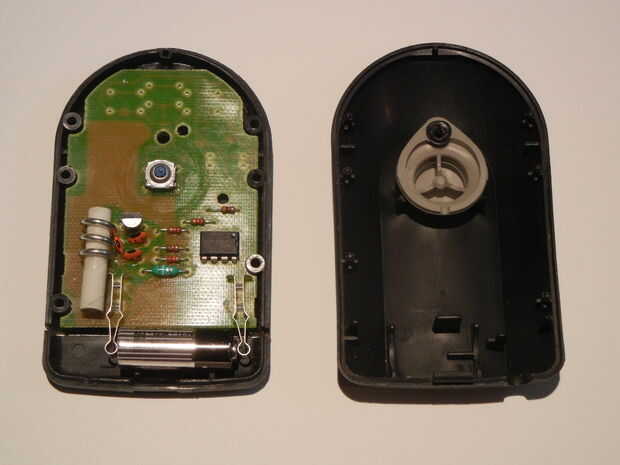

Primera- Queremos desmontar el abridor. Las dos cosas importantes para buscar son los terminales de la batería y el botón que pulsas para abrir/cerrar la puerta. Primero vamos al cortocircuito el botón, lo hice con solo una longitud de cable de puente pero usted puede soldar entre sí, así los contactos. A continuación retire la batería y la pinza o la soldadura de algunos puentes en los terminales positivo y negativo.

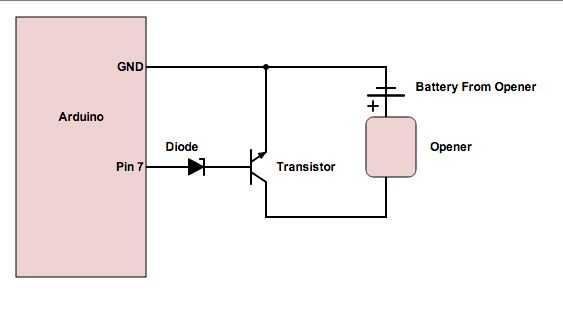

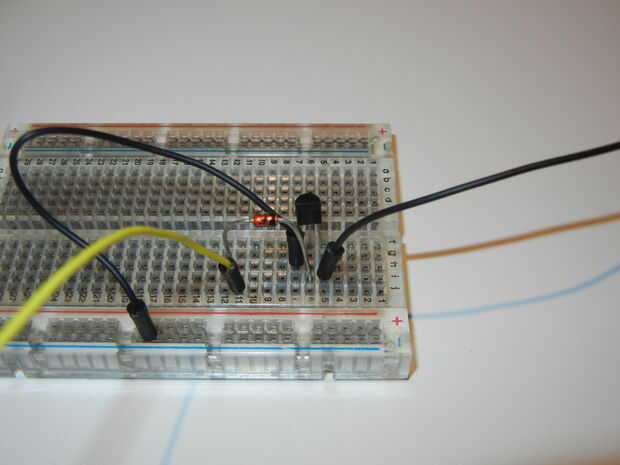

Segundo- Configurar el transistor como se muestra. Un puente al pin 7 debe pasar a través de un diodo entonces en la base. Seremos tan hundirse la carga Conecte el emisor en su bus de tierra.

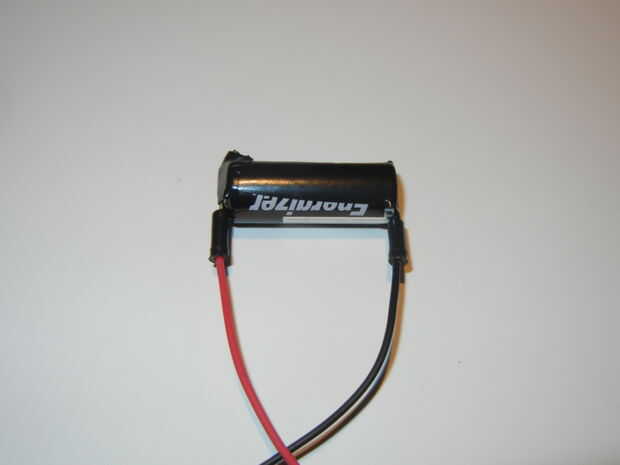

Tercera - Por simplicidad he utilizado la misma batería que se incluye con el abridor. Algunos puentes para la cinta/soldadura y conectarse a los buses de voltaje y tierra en sus tablas de pan.

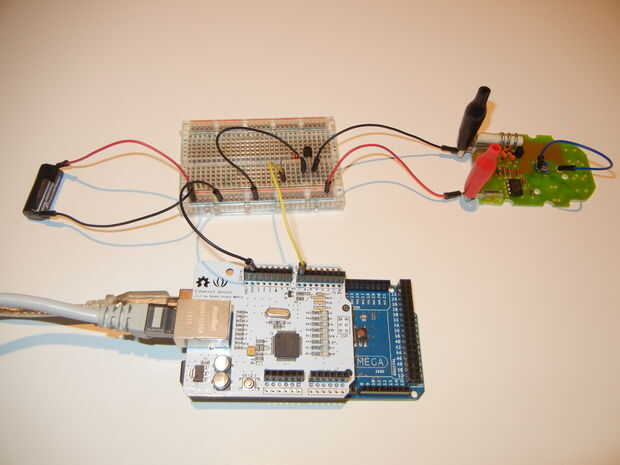

Cuarta- Conectar el polo positivo de su abridor al bus positivo en la placa y conecte el terminal negativo de la apertura para el collecter en tu transistor. Pila de su escudo de ethernet y conecte la base a pin 7 en el arduino.
