El controlador de tubo tl cameraflash (tubo fluresent) (4 / 6 paso)

Paso 4: elctronico

Muy bien, ahora viene la parte difícil.

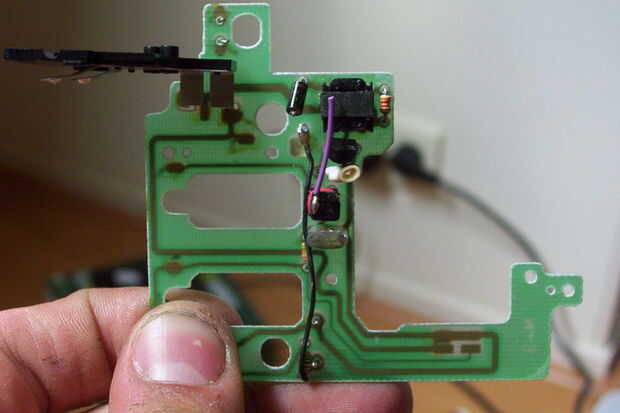

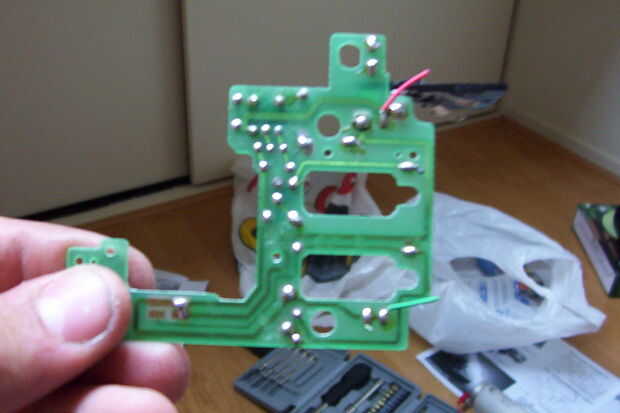

1. Conecte el 1 cable a la parte del diodo que es todavía en el tablero (no el pin sobrante pero el lado con la barra blanca en él)

2. el interruptor encendido en forma permanente en la posición de la soldadura.

3. la otra conexión es el pin que está conectado a la bobina de descarga.
