El corredor del laberinto de mármol (3 / 5 paso)

Paso 3: Conexión de los cables

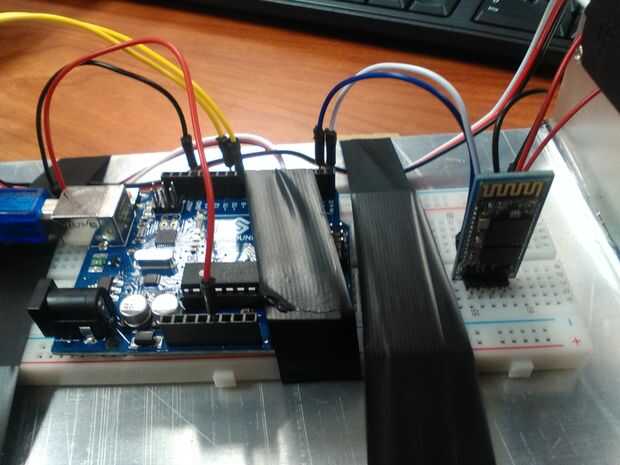

Una vez tienes todo y bueno eres entonces capaz de empezar a hacer la parte un poco más difícil de colocar los cables juntos. Puedes seguir la foto o leyendo para entender como conectar.

  1. Para alimentar el Arduino que lo barro amasado en un ordenador mediante un puerto USB o más de 9v de alimentación para los servos hemos usado.
  2. Ejecute el pin 5v cada una de tus servos y el módulo de Bluetooth.
  3. Tierra los servos junto con el módulo Bluetooth.
  4. Conectar el Bluetooth módulo RX al pin TX en el Arduino, a continuación, conectar el pin TX en el Bluetooth a la RX en el Arduino.
  5. Enchufe el cable de señal (el cable amarillo) de su servo en los pines 9 y 10 en el Arduino.

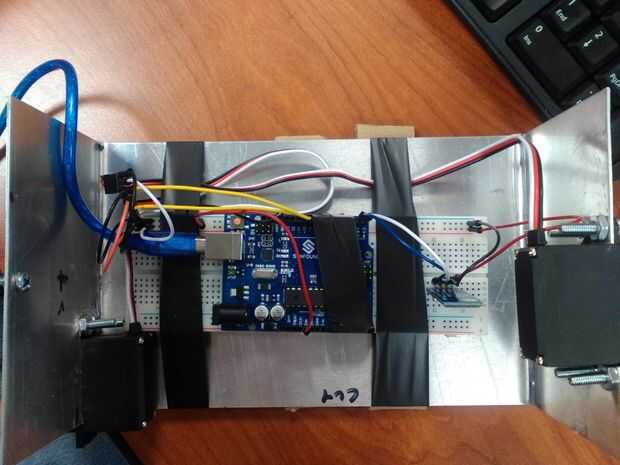

* Nota: Debe parecerse a las fotos anteriores (además de la cinta aislante, solamente teníamos que mantenerlo en su lugar.)

* Nota: Cada servo es diferente, ver el orden en que los cables corresponden a. Y los cables del mismo color para hacer un seguimiento y evitar confusiones.

Tales como nuestro:

  • Rojo = voltaje (VCC)
  • Negro = tierra (GND)
  • Blanco = señal
