Paso 3: Montar el cubo!
Necesita hacer una plantilla para ello. He usado espuma y básicamente perforar algunos agujeros en una matriz de 3 x 3 1/2 una pulgada entre cada agujero de la forma.
Ahora, si tiene todos sus LEDs en los agujeros y los pasadores se están pegando al cielo que necesita doblar los cátodos.
Fáciles de entender. El más largo es el positivo y oso conmigo, este se llama ánodo.

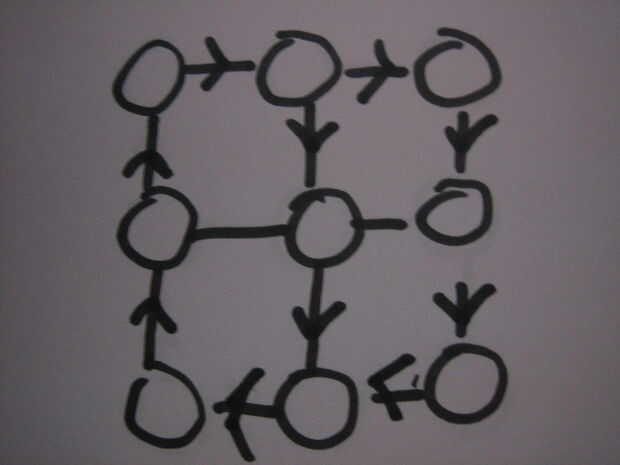

ahora quieres doblar el cátodo (uno más) la forma de que las flechas van en esta foto. Luego cuando está doblado ese cátodo debe estar tocando el otro cátodo de LED. Este es tu lugar de soldadura. (derretir la soldadura aquí).
Muy bien hecho todo! Ahora tienes un cuadrado de 3 x 3 led. Repita este paso dos veces más para tener tres.
Coloque las tres plazas de LED sobre la mesa delante de usted. Ahora, he utilizado algunos alambre discutimos anteriormente para conectar todos ellos. En las plazas debería ser 9 ánodos que. Desea conectar el ánodo del primer LED cuadrado al ánodo correspondiente una segunda capa.
Así que, cuando su acabado debe tener 9 columnas de los ánodos.
Entonces usted necesita usted soldar algunos cables de las conexiones negativas de las tres capas. Deberás acabar con tres cables separados de las negativas (cátodos).
