El Cylon - Kit de escáner de Larson - con Charlieplexing! (2 / 9 paso)

Paso 2: Vamos a obtener craqueo!

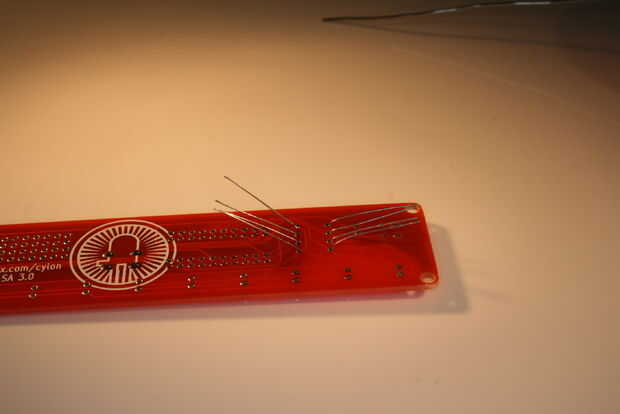

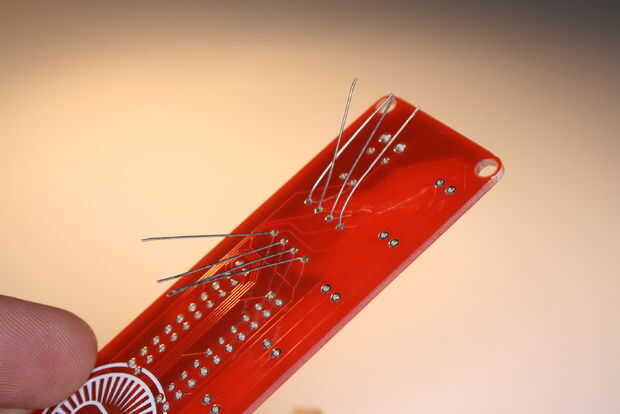

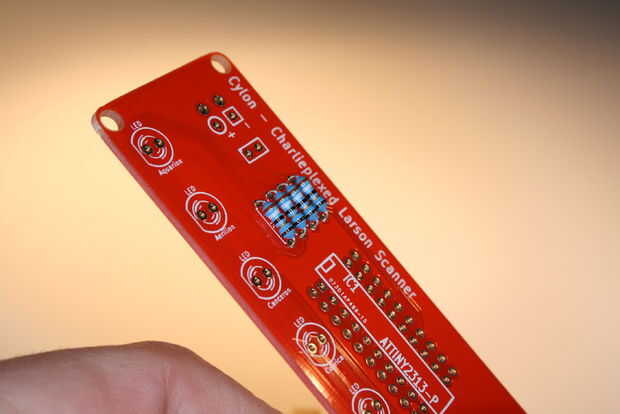

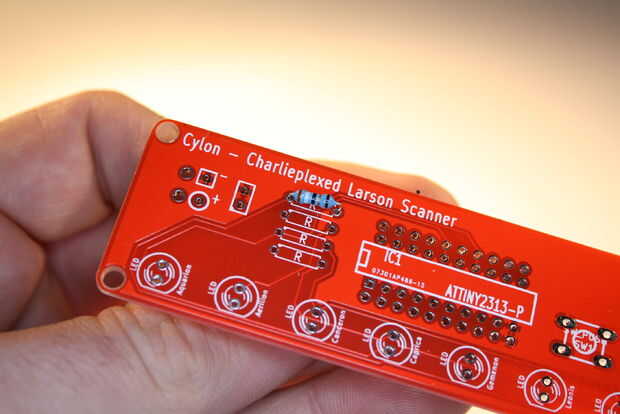

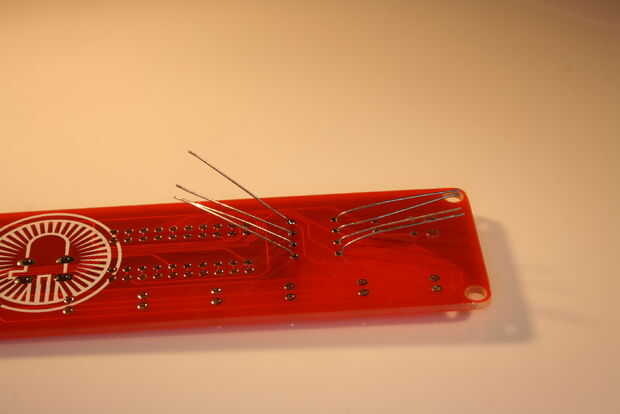

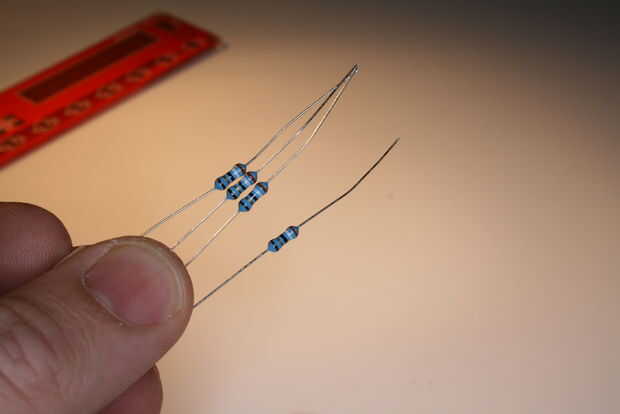

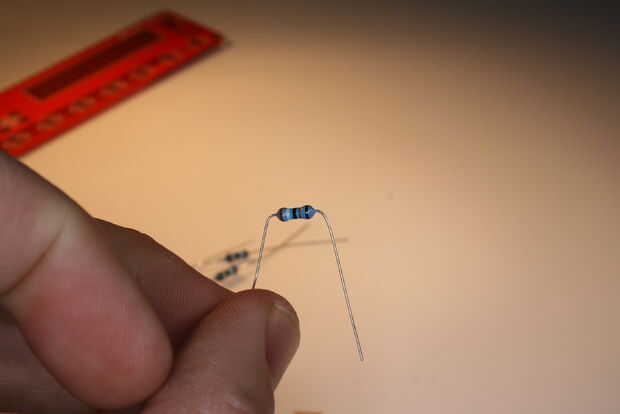

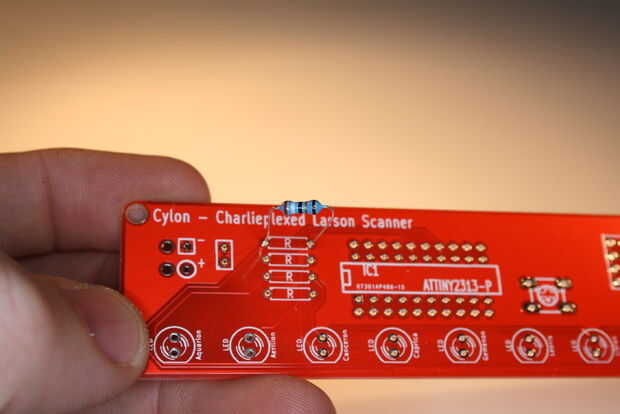

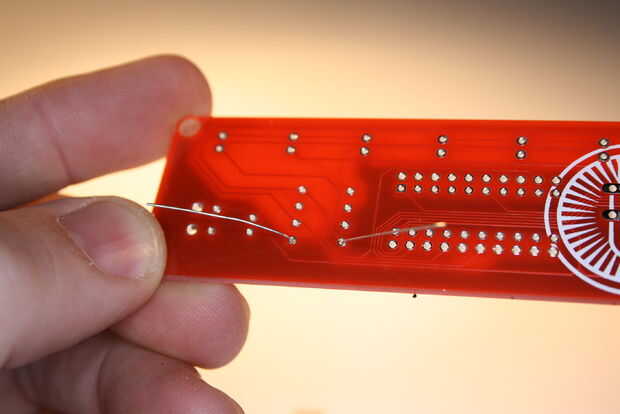

First grab those resistors! Son las cosas azules con las rayas. Usted querrá doblar como en la imagen inferior, luego empuje a través de la Junta que tiene rectángulos con Rs en ellos. Una vez que estén a través de curva las piernas hacia atrás así que se quedan en los orificios sin demasiado movimiento. Hacer esto para todos cuatro resistores y para su propia cordura les línea encima de la misma manera o hacer un esfuerzo consciente para alternarlos. Probablemente le molestara si no lo hace. Peor a molestarme, así que asegúrese de que organizar agradables!

¿Tienes? Ahora la cabeza en el tiempo unos 3 minutos y conecta el cautín. Usted quiere la punta bonita y caliente, para que derrita un poco de soldadura sin dudarlo, puede ser que necesite limpiar la punta un poco con su punta para fregar limpiador si no has usado la plancha en un tiempo / nunca.

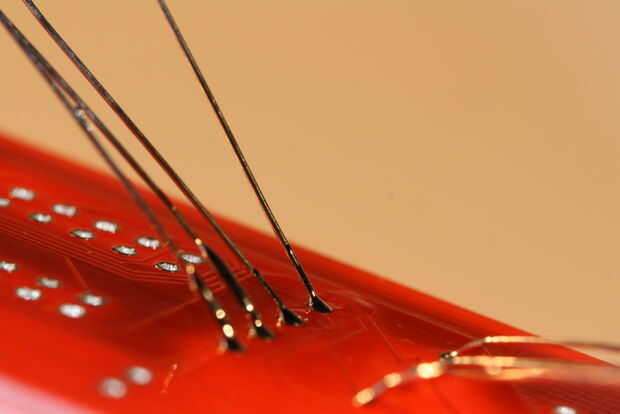

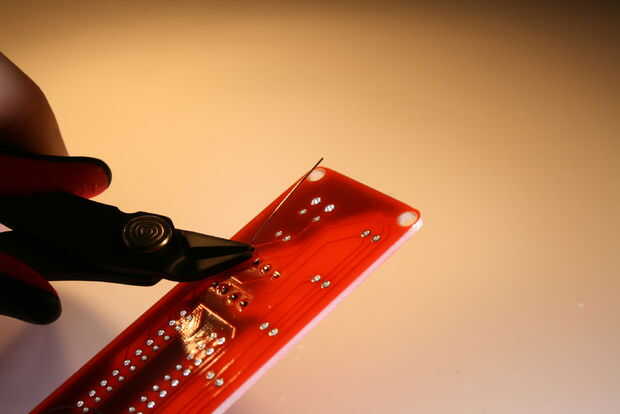

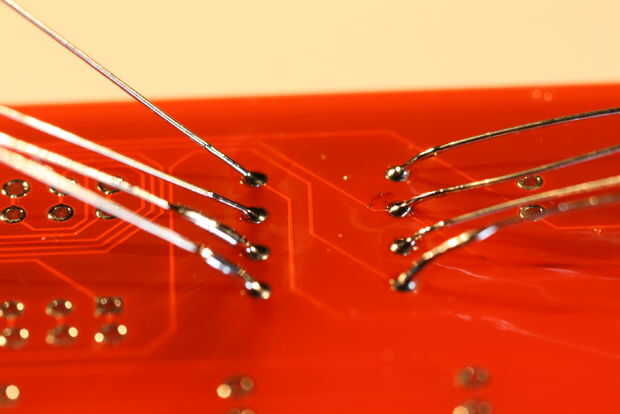

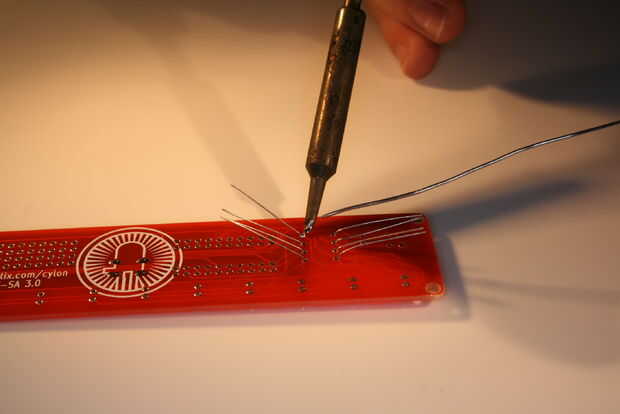

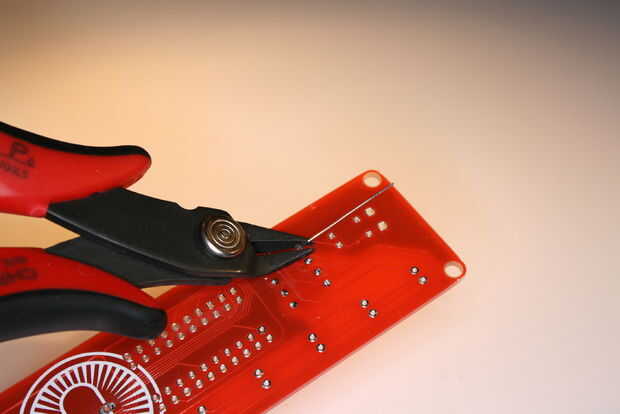

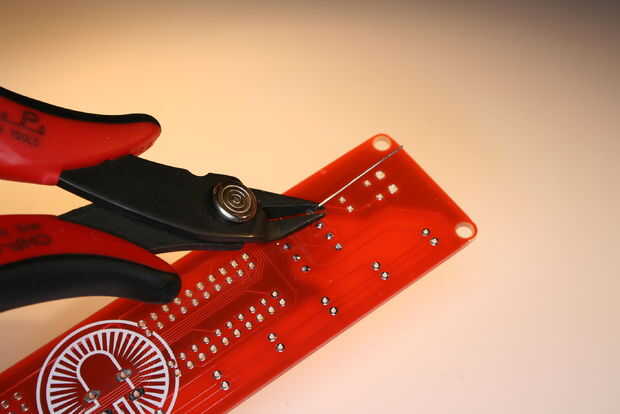

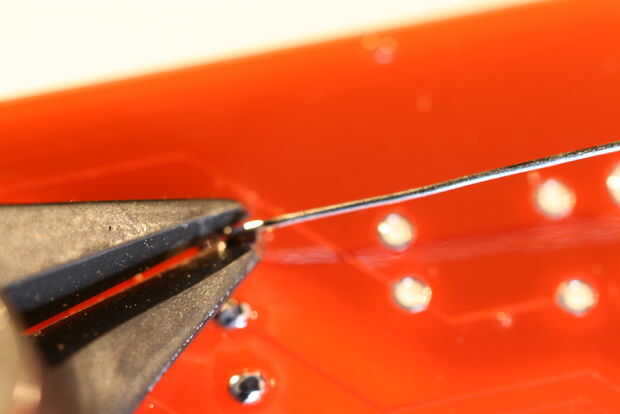

Utilice la punta para calentar la almohadilla (que es el metal en el PCB) y la pata de la resistencia poco a poco y luego empujar el extremo de la soldadura en donde se unen la pierna y cojín y soldador. La soldadura debe fluir en el orificio y alrededor de la pata de la resistencia. Fotos de los están por debajo. Ahora repita para todas las piernas. Quieres obtener suficiente calor en el cojín y la parte para que pueda fundir la soldadura en sus proximidades. Resistencias son difíciles de dañar con el calor así que su técnica aquí. No te preocupes aunque vas a tener más tiempo para practicar antes de llegar a cualquier cosa que usted puede matar fácilmente con un poco de calor.
