El demoledor (9 / 10 paso)

Paso 9: Cableado y Crossover

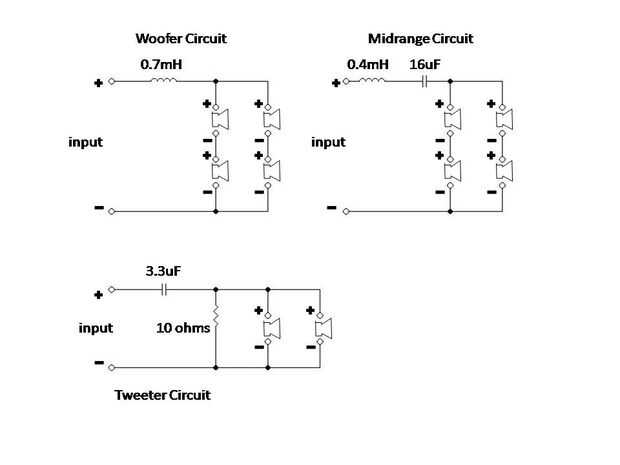

El crossover, que dirige las frecuencias adecuadas a los controladores adecuados para este proyecto será muy sencillo. Diseño cruzado es un asunto muy complejo y complicado cuando se hace correctamente, pero este diseño específico sobre extensión de graves y la eficiencia, no es alta fidelidad. Dicho esto, no tiene que ser un completo desastre. A continuación es el esquema para el 1 canal del par estéreo, woofers de 4, 4 medios y 2 tweeters. Los circuitos de abajo son cableados juntos en paralelo y duplicados para el otro canal. Los valores de los componentes se basan en la impedancia y la eficacia relativa de estos controladores específicos.

Los woofers son de 4 ohms con una calificación de eficiencia de 87dB. Los cuatro altavoces en la configuración en serie-paralela eleva la eficiencia de 93dB. En total de 4 ohmios, eso significa un grado de sensibilidad 96dB (entrada).

Los medios son 8 ohms con un grado de eficacia de 90dB. Los cuatro medios en la configuración de serie-en paralelo aumenta la eficiencia del sistema a 96dB. En totales, 8 ohms que significa un grado de sensibilidad 96dB (entrada) - igual a los woofers.

Los tweeters son piezoeléctricas unidades que no se comportan como cargas resistivas de normal y como tal la resistencia de 10 ohmios en ellos fue elegida por el oído.

Si utiliza controladores diferentes, intentar encontrar bajos y medios que son similares en la sensibilidad y luego una resistencia solo se puede utilizar para atenuar los tweeters, que son generalmente más sensibles que los otros buzos. El valor de esta resistencia puede determinarse por la escucha - el más bajo el valor, mayor será la atenuación.

-Editado el 22/02/2010 - después de escuchar esta configuración por un tiempo, he hecho algunas modificaciones bastante graves en el crossover.  Estas modificaciones sólo se aplicarán correctamente si utiliza los drivers exactos que he utilizado, pero puede ser vale la pena intentarlo incluso con controladores ligeramente diferentes.

Circuito del altavoz para bajas audiofrecuencias: cambio 0.7mH inductor a 1.5mH inductor

Rango medio circuito: quitar 0.4mH inductor, condensador de 16uF cambio a 12uF, insertar 3.0mH inductor en paralelo con la Asamblea de rango medio

Circuito de tweeter: quitar 10 ohmios resistencia, condensador de 3.3uF el cambio a 2.2uF
